您的位置: 首页 > 惯性测量传感器 > 澳大利亚Advanced Navigation MOTUS MEMS IMU超高精度传感器
澳大利亚Advanced Navigation MOTUS MEMS IMU超高精度传感器
详情说明

      澳大利亚 Advanced Navigation Motus 是一款微型超高精度 MEMS IMU。 它具有一些目前可用的最高精度 MEMS 加速度计陀螺仪以及磁力计


      Advanced Navigation Motus MEMS IMU针对宽温度范围内的所有传感器误差进行了全面校准,并且可以通过软件升级到 AHRS 或 INS 功能。 它有 OEM 和封闭包装两种形式。


一、MOTUS MEMS IMU微型超高精度传感器的特点

表现主要特点应用


空气陆地海洋

0.05° 横滚和俯仰

0.8°航向(磁性)

0.2°/小时 MEMS 陀螺仪

1000 赫兹更新率

150 克 6 毫秒冲击极限

IMU、AHRS 和 INS 选项

坚固型和 OEM 版本

500 毫秒热启动

无人机地理定位

无人机激光雷达

云台稳定

云台稳定

结构监测

车载导航

AUV导航

遥控潜水器导航

水文学


二、MOTUS MEMS IMU微型超高精度传感器的特征

超高精度 MEMS 传感器微型包装高级信号处理可靠性高更新率

Motus 具有一些目前可用的最高精度 MEMS 加速度计和陀螺仪。


Motus 的惯性性能超过某些 FOG IMU,并且体积小 100 倍,便宜 10 倍。


Motus 经过 Advanced Navigation 的密集校准过程,可在 -40°C 至 85°C 的扩展温度范围内提供始终如一的准确数据。

如此高的惯性性能以前从未在如此小的封装中提供过。


Motus 体积仅超过 1 立方英寸,重量仅为 26 克。 这使其成为对重量和尺寸敏感的应用的理想选择。


Motus 提供适合集成到更大产品中的 OEM 包或供外部和独立使用的封闭包。

Motus 通过六个独立的 24 位差分 ADC 以 1000Hz 的频率对其传感器进行同步采样,从而最大限度地降低噪声并提供最佳的热校准和性能特征。



14 个独立的经过严格过滤的稳压电源确保每个传感器和 ADC 都在尽可能干净的电源下运行。

Motus 专为可靠性非常重要的关键任务控制应用而设计。 它建立在面向安全的实时操作系统之上,所有软件的设计和测试均符合安全标准,并考虑了容错能力。



硬件的设计和制造符合 MIL 标准。

Motus 以 1000 Hz 的频率输出温度校准传感器数据以及以相同速率过滤的姿态。





这允许控制动态不稳定的平台。


三、MOTUS MEMS IMU微型超高精度传感器的技术规格

导航硬件通信
滚转和俯仰精度0.05°工作电压 (OEM)4.5 至 5.5 V接口(OEM)UART
航向精度(磁性)0.8°工作电压(封闭)5 至 36V接口(封闭)RS232,(可提供RS422版本)
横滚和俯仰精度(外部 GNSS 辅助)0.03°输入保护(仅限 Rugged)± 60 V速度4800到2M波特
航向精度(外部 GNSS 辅助)0.05°功耗(典型值)1.4 W协议AN 数据包协议或 NMEA
水平定位精度(外部 GNSS 辅助)0.8 m热启动电池容量> 48小时外设接口 2x GPIO and Auxiliary RS232
垂直定位精度(外部 GNSS 辅助)1.5 m热启动电池充电时间30 分钟GPIO 电平5 至 20V
速度精度(外部 GNSS 辅助)0.007 m/s热启动电池寿命> 10 年GPIO功能 1PPS 输入,传感器同步输入,传感器同步输出,里程表,静止,大气数据输入,NMEA 输入/输出,Novatel GNSS 输入,Trimble GNSS 输入,AN 数据包协议
方向范围无限制工作温度-40 °C 至 85 °C
热启动时间500 毫秒环保(封闭)IP67,MIL-STD-810G
内部过滤率1000HzMTBF200,000 小时
输出数据速率高达 1000Hz冲击极限150 g,6 ms,半正弦


振动极限8 g RMS


尺寸(原始设备制造商)34 x 39 x 24 毫米


尺寸(封闭)42 x 67 x 30 毫米


重量(原始设备制造商)26 克


重量(封闭)98 克


传感器
传感器加速度计陀螺仪磁力计
范围± 10 g± 475 °/s ± 8 G
偏压不稳定性8ug 0.2°/hr-
初始偏差< 0.45 mg< 3 °/hr-
初始比例误差< 0.03 %< 0.02 %< 0.07 %
比例因子稳定性< 0.04 %< 0.03 %< 0.09 %
非线性< 0.05 %< 0.03 %< 0.08 %
横轴对准误差< 0.05 °< 0.05 °< 0.05 °
噪声密度2ug/√Hz6°/hr/√Hz 210uG/√Hz
带宽250 赫兹200 赫兹110 赫兹

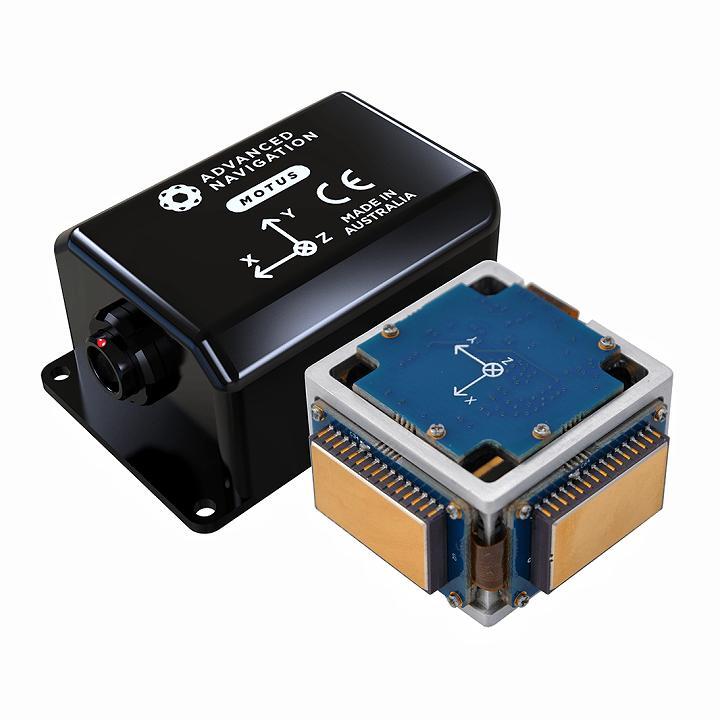

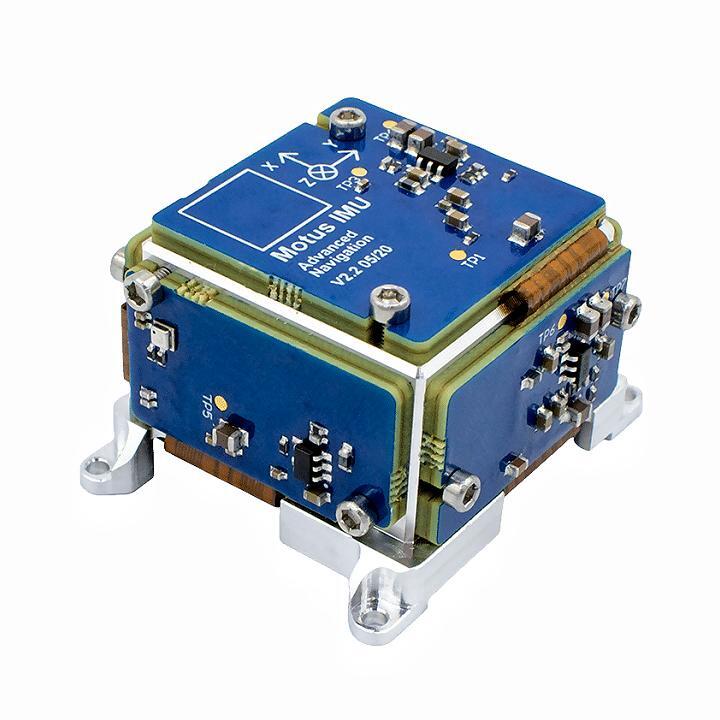

澳大利亚Advanced Navigation MOTUS MEMS IMU传感器                   MOTUS MEMS IMU微型超高精度传感器



四、MOTUS MEMS IMU微型超高精度传感器的相关型号:

Advanced Navigation ORIENTUS MEMS AHRS微型惯性传感器

Advanced Navigation SPATIAL MEMS GNSS/INS辅助惯性导航系统

Advanced Navigation Certus MEMS GNSS/INS惯性导航系统传感器

Advanced Navigation Certus Evo MEMS GNSS/INS超高精度惯性导航系统传感器

Advanced Navigation Spatial FOG Dual GNSS/INS激光高精度惯性导航系统传感器

Advanced Navigation Boreas D70/D90  FOG GNSS/INS数字光纤陀螺惯性导航系统传感器

Advanced Navigation GNSS Compass GNSS/INS低成本高精度组合导航系统。
