什么是传输式旋转编码器?

文章出处:新闻动态 责任编辑:百世精工科技 发表时间:2023-10-10 09:55:28



      透射式旋转编码器,也称为轴编码器,是一种光学机电设备,用于在非常广泛的行业和应用中测量和控制旋转运动。内部传感器检测光源的中断并向系统控制器发送相应的模拟或数字信号。这些信号使控制系统能够监视和控制运动控制应用中的方向、加速度、速度和位置。

透射式旋转编码器结构示意图


      光学旋转编码器由旋转盘、光源、光电探测器和信号调节器组成,用于将模拟信号转换为数字方波形式。


      转子盘可由多种不同的元素制成——金属、玻璃或聚合物。该圆盘由不透明和透明轨道组成,安装在旋转轴上。编码器具有一个或多个发光二极管 (LED) 和光电探测器,其排列使得光通过盘的开放部分被接收并在另一侧被感测。经过放大和转换后,这些信号可用于位置和速度评估。

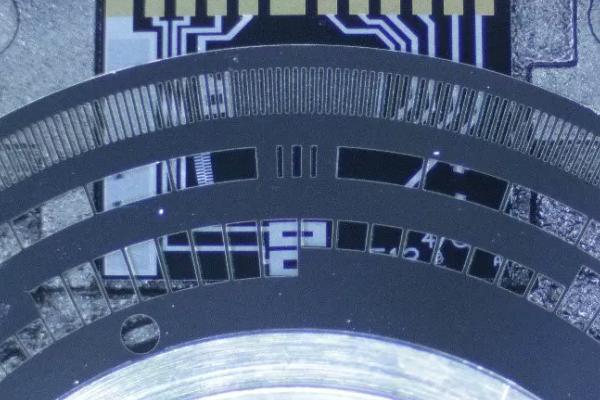

旋转盘


      旋转光学编码器有两种主要类型:绝对式和增量式。绝对值编码器输出指示轴的当前角位置。增量式编码器输出提供有关轴运动的信息,该信息通常在外部控制设备中进行处理,并转换为位置、速度和距离等信息。


      运动控制系统使用增量旋转编码器的反馈来确定:

        •脉冲数        •方向

        •距离           •位置

        •速度           •RPM(每分钟转数)

        •速度           •加速


      旋转编码器用于需要高精度的运动控制应用

        •电动马达        •工厂自动化

        •工业控制        •实验室设备

        •医用器材        •机器人技术

        •金属加工        •还有更多……


      采用采用一体式轴承构造的坚固编码器、无轴承模块化设计,具有简单的锁紧扭转装配功能、低轮廓装配高度、每转分辨率高达 20,000 线、4、6、8、10 或 14 极换向、定制线路提供数量和极数、直径最大为 0.625” 的通轴尺寸、高达 1Mhz 的频率响应、高抗噪性、符合 RoHS 标准、密封 LED、IP66 额定外壳和多种安装选项(包括各种旋转变压器尺寸)。
