瑞士Baumer HMG 161(大尺寸空心轴,孔径达ø70 mm)绝对值编码器
详情说明

一、Baumer HMG 161绝对值编码器特点

        • 尺寸160 mm设计;

        • 多圈编码器 / SSI/Profibus/CANopen/DeviceNet;

        • 光感应原理;

        • 分辨率:单圈13位, 多圈12位/16位;

        • 通孔型,孔径 ø38...70 mm;

        • 采用microGen技术的多圈感应原理,无需齿轮或电池;

        • 特殊防腐蚀保护。

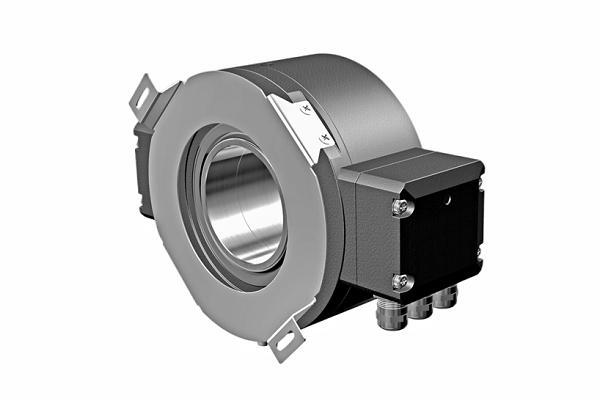

HMG 161绝对值编码器

二、Baumer HMG 161绝对值编码器的技术参数

(1)HMG 161绝对值编码器 – 电气参数
电源电压9…30 VDC电流消耗(无负载)

≤100 mA (每个SSI接口)

≤250 mA (每个总线接口)

初始化时间≤ 200 ms (上电后)接口

SSI

Profibus-DPV0

CANopen®

DeviceNet

功能多圈传输速率

9,6 … 12000 kBaud (Profibus)

10 … 1000 kBaud (CANopen®)

125 … 500 kBaud (DeviceNet)

符合的协议

Profibus-DPV0

CANopen® CiA DSP 406 V 3.0

编码器设备协议 V 1.0

设备地址旋转开关在总线适配器内
每圈步数8192 / 13位圈数≤65536 / 16位
额外的输出信号

方波 TTL (RS422)

方波 HTL

感应原理光电
编码格雷码 (SSI)编码顺序默认顺时针
输入SSI时钟 (SSI版)增量输出每圈2048个脉冲
抗干扰性EN 61000-6-2辐射干扰EN 61000-6-3
可设置参数根据选择的绝对值接口诊断功能位置或参数错误
状态指示灯DUO-LED,集成在总线适配器中认证

CE

UL认证 / E217823


(2)HMG 161绝对值编码器 – 机械参数
尺寸(法兰)ø160 mm轴类型ø38…70 mm (通孔型)
防护等级(EN 60529)IP 56运行速度≤3500 rpm (机械)
典型运行转矩15 Ncm转子惯量28,5 kgcm² (ø50)
允许轴负载

≤350 N 轴向

≤500 N 径向

材质

外壳:铝

轴:不锈钢

防腐蚀保护

IEC 60068-2-52 盐雾试验

室温条件下防腐等级达到ISO 12944-2 C4

工作温度-20…+85 °C
耐抗性

IEC 60068-2-6

抗振动10 g,10-2000 Hz

IEC 60068-2-27

抗冲击200 g,6 ms

防爆认证

II 3 G Ex ec IIC T4 Gc (气体)

II 3 D Ex tc IIIB T135°C Dc (粉尘)

(可选配ATEX防爆版)

近似重量5 - 6.4kg (视版本而定)连接

总线适配器

接线端子 (SSI/带增量信号)
