G-Link-200 无线加速度计:可编程低通和高通滤波器

文章出处:新闻动态 责任编辑:百世精工科技 发表时间:2024-05-28 09:25:06



      滤波器概述

      G-Link-200G-Link-200-OEM 无线加速度计提供两个滤波器级,用于限制带宽并保持出色的噪声性能。第一级是模拟、固定频率、抗混叠滤波器,在 800 Hz 时衰减 3 dB,在 1500 Hz 时衰减 6.18 dB。


      第二级是用户可调的数字抽取滤波器。抽取滤波器允许将截止频率设置在 26 Hz 和 800 Hz 之间。为了最大限度地减少混叠,建议用户将低通滤波器的频率设置为采样率的 ¼ 或更低。


      组合起来,滤波器可实现平坦的通带和大约 40 dB/十进制的滚降。此外,无线加速度计还提供数字高通滤波器 (HPF),可启用或禁用。下面提供了 G-Link-200 的框图和每个滤波器设置的 Bode 图。

G-Link-200 无线加速度计的电路框图

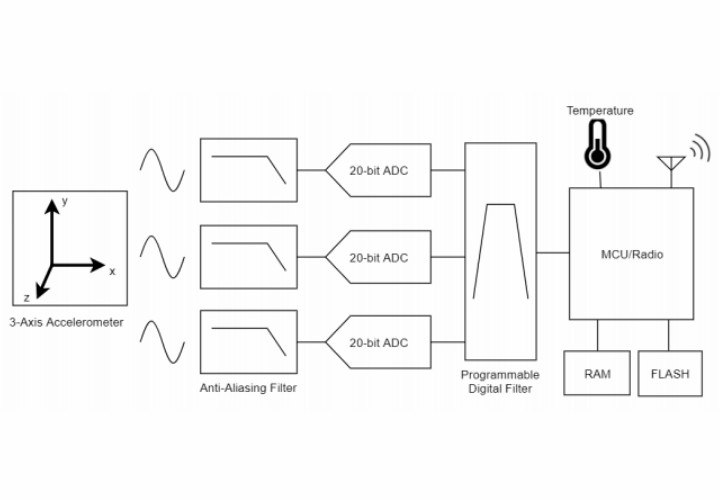

G-Link-200 电路框图


      频率响应

      以下图像是 Bode 图,显示了使用每个低通滤波器设置的 G-Link-200 的频率响应。这些图是通过收集安装在振动台上的 G-Link-200 节点的数据得出的。振动台产生 60 Hz 噪声,振幅约为 18 mg。

频率响应图表

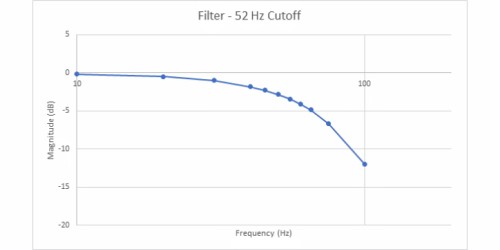

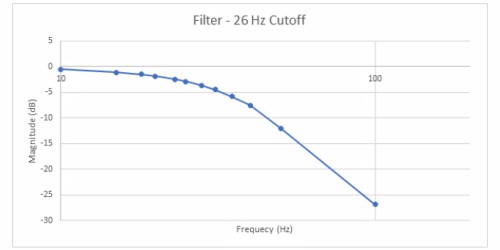

滤波器 - 26Hz 截止频率滤波器 - 52Hz 截止频率
滤波器 - 104Hz 截止频率滤波器 - 209Hz 截止频率

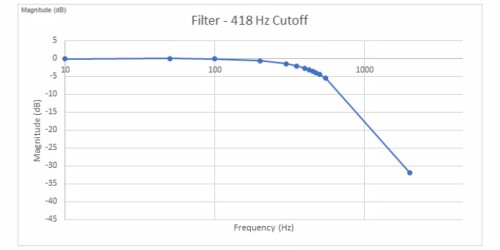

滤波器 - 418Hz 截止频率滤波器 - 800Hz 截止频率


      群组延迟

      群组延迟是低通滤波器赋予的信号振幅的时间延迟。请参阅下表,了解与低通滤波器配置相对应的群延迟值。

低通滤波器 (Hz) 为 -3 dB群组延迟 (ms)
8000.88
4181.51
2092.75
1045.27
5210.31
2620.38


      高通滤波器

      G-Link-200 包含一个可选的高通滤波器,默认情况下处于禁用状态。大多数振动监测应用都应启用 HPF,特别是使用派生通道、RMS、速度或波峰因数的应用。


      启用后,高通滤波器的转折频率由低通滤波器设置决定。使用下表确定 HPF 截止频率。

低通滤波器 (Hz)产生的高通滤波器 (Hz)
8002.48
4181.24
2092.48
1041.24
520.62
260.31
