德国原装进口 Gigahertz-Optik UPG-150-ART 普遍用于反射和透射测量的镀金积分球：
•150 毫米/6" 球体直径；
•5个应用端口；
•漫金镀层；
•CNC 机加工外壳实现精确的端口对准和均匀的刀口；
•提供可选配件；
•球体直径：150 mm；
•光谱范围/nm：850 nm - 20 µm；
•测量端口：5 刀刃，30 mm Ø；
•探测器端口：30 mm Ø 可互换适配器；
•测量几何形状：8°/d、0°/d、单光束和双光束；
•评论：扩散金镀膜，反射率高，散射效果好。
UPG-150-ART，积分球
UPG-150-ART - 多功能积分球，用于红外光谱范围内的反射、透射和辐射功率。
关键材料特性是一个通用术语，用于指材料的反射、透射和吸收特性。光度测定在此是指使用光度计确定这些特性的测量过程。

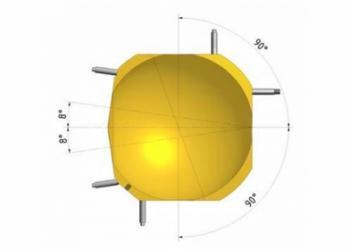

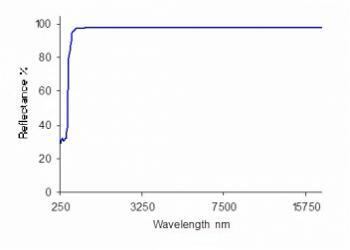

纯金球涂层的典型光谱反射率 UPG-150-ART 的五个测量端口对齐可实现球体的通用使用。
积分球在宽带和窄带光度测量应用中对于漫反射样品照明以及反射光和透射光比例的检测都非常重要。
金在 800nm 至 20μm 的光谱范围内具有高且恒定的光谱反射率。因此，带有金涂层的积分球非常适合红外光谱范围内的应用。 Gigahertz-Optik 专门使用反射率为 95% 的纯金来涂覆其积分球，用于红外应用。内球表面的粗糙度经过专门设计，可实现最佳漫反射率。

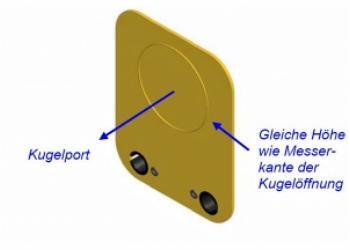

端口插头和端口变径管的正面与球面处于同一水平面，从而保证了近乎理想的反射面

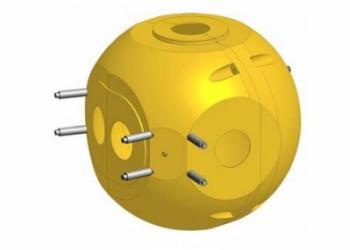

UPG-150-ART 的直径为 150mm，在球函数精度和测量信号电平方面提供了良好的折衷。它由实心铝块制成，可确保测量端口彼此非常精确地对齐。另一个特性是测量端口的薄圆周刀刃，可以实现漫射光的高接收角。

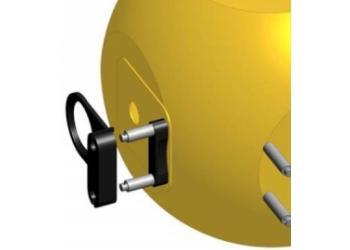

UPG-150-ART 多端口积分球，带有用于安装附件的 Slide & Fix 系统。 用于吸收 8°/d 反射率测量设置中透明样品的透射光比例的光阱。附加端口减速器。
UPG-150-ART 具有五个刀刃式测量端口，可在打开或关闭时使用，是实现多种功能的理想选择。可能的测量设置包括：
•0°/d 反射；
•8°/d 反射（有光泽或无光泽）；
•0°/d 定向和漫射传输；
•带样品吸收校正的测量；
•两射线测量设置；
•辐射功率测量。
端口塞和端口变径器可以使用 Slide & Fix 支架轻松固定和拆卸，用于关闭或缩小端口。 UPB-150-ART 的一个重要特点是插头和变径管的前侧伸入端口并与球体表面处于同一水平面。
样品支架滑动并固定到 Slide & Fix 支架的柱上，确保薄样品和厚样品的牢固安装。 Slide & Fix 系统的一个重要特点是它可以与端口减速器和光阱结合使用。
光阱具有 30mm 输入端口，通过其内部设计和黑色吸收涂层确保积分球的整个可用光谱范围内的背向反射最小。 Slide & Fix 支架可用于将光阱与端口缩小器和样品支架组合在一起。
提供可拆卸适配器用于安装探测器和光导。每个都有一个挡板，可以根据测量应用相应地与五个测量端口对齐。因此可以使用我们的模块化积分球的 UMPA 端口适配器。
我们还为积分球或其他零件提供金涂层作为服务。请联系我们告知您的具体要求。
| 配件 | ||
| UPG-150-ART-Z01，端口插头 | UPG-150-ART-Z02-3，3mm端口异径管 | UPG-150-ART-Z02-15, 15mm 端口异径管 |
 |  |  |
| UPG-150-ART-Z02-25, 25mm 端口异径管 | UPG-150-ART-Z03，样品架 | UPG-150-ART-Z04，光阱 |
 |  |  |
| UPG-150-ART-Z05，带挡板的 0.5“ 探测器适配器 | UPG-150-ART-Z06，带挡板的 1.0“ 探测器适配器 | UPG-150-ART-Z07，带挡板的 2.0“ 探测器适配器 |
 |  |  |
（1）基础规格 | |||
| 简短的介绍 | 五端口积分球，普遍用于红外光谱的透射和反射测量应用。 | 典型应用 | 红外分光光度计。其他红外传输和反射测量装置。 |
| 主要特点 | 纯金涂层可在红外光谱范围内实现尽可能高的反射。由固体材料加工而成。因此，球形形状、施加端口的位置以及施加端口的刀刃的光洁度非常精确。带 Slide&Fix 安装系统的应用端口附件。带挡板的检测器端口。 | 测量范围 | 直径：150 毫米（6 英寸）； 涂层：纯金，95% 反射率（850 nm 至 20 µm）； 应用端口：五个，直径 30 毫米，带刀口，用于 Slide&Fix 配件的柱； 探测器端口：带挡板的可更换适配器。 |
（2）产品 | |||
| 球体直径 | 150 mm | 涂层 | ODG95纯金 |
| 测量口直径 | 30 mm | 刀口厚度 | 0.5 mm（刀口设计） |
| 测量端口数量 | 5 | 端口设置角度公差 | ±0.1° |
| 配件 | 滑动和固定系统的每两个可拆卸柱 | 光圈 | 30 mm，带圆周框架 (Ø = 58 mm)，带横向 V 形凹口 |
| 安装 | 平底座，在 50 毫米节圆内有四个 M5 螺纹孔。 | 重量 | 大约1.6 kg。 |
（3）选项 | |||
| 型号 | 描述 | ||
| UPG-150-ART-Z01 | 端口插头。球体表面涂有ODG95。 | ||
| UPG-150-ART-Z02 | 端口减速器。孔径由客户指定， 步长为 0.1 毫米。球体表面涂有ODG95。 | ||
| UPG-150-ART-Z02-3 | 端口减速器。 3毫米孔径。球体表面涂有ODG95。 | ||
| UPG-150-ART-Z02-15 | 端口减速器。 15毫米孔径。球体表面涂有ODG95。 | ||
| UPG-150-ART-Z02-25 | 端口减速器。 25毫米孔径。球体表面涂有ODG95。 | ||
| UPG-150-ART-Z03 | 样品架 | ||
| UPG-150-ART-Z04 | 光陷阱 | ||
| UPG-150-ART-Z05 | 带挡板的 UMPF-0.5 检测器适配器。球体表面和挡板涂有ODG95。 | ||
| UPG-150-ART-Z06 | 带挡板的 UMPF-1.0 检测器适配器。球体表面和挡板涂有ODG95。 | ||
| UPG-150-ART-Z07 | 带挡板的 UMPF-2.0 检测器适配器。球体表面和挡板涂有ODG95。 | ||
| 型号 | 描述 | ||
| CLS-21 | 积分球准直光源 | ||
| 型号 | 描述 | ||
| UPB-150-ART | 普遍用于反射和透射应用的积分球。 | ||
| UPB-150-ARTA | 普遍用于反射、透射和吸收测量的积分球。 | ||
