德国原装进口 Gigahertz-Optik UPB-150-ART 普遍用于反射和透射应用的多功能精密积分球：
•150 毫米/6" 球体直径；
•5个应用端口；
•BaSO 4涂层；
•CNC 机加工外壳实现精确的端口对准和均匀的刀口；
•提供可选配件；
•球体直径：150 mm；
•光谱范围/nm：(300 - 2500) nm；
•测量端口：5 刀刃，直径 30 毫米；
•探测器端口：30 mm Ø 可互换适配器；
•测量几何形状：8°/d、0°/d、单光束和双光束；
•评论：刀口端口可实现较大的散射辐射接收角。

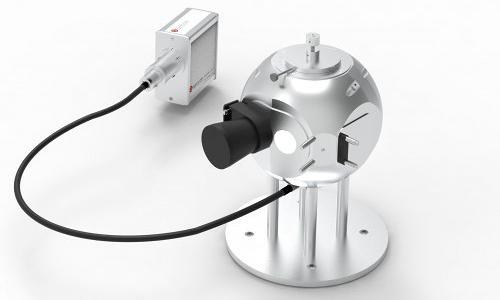

BTS2048-XX-F光谱仪用作检测器
材料特性是指材料的反射、透射和吸收特性的总称。光度测定在此是指使用光度计确定这些特性的测量过程。
积分球在宽带和窄带光度测量应用中非常常见，用于漫射样品照明以及反射光和透射光比例的确定。
UPB-150-ART 的直径为 150mm，在球函数精度和测量信号电平方面提供了良好的折衷。它由铝块制成，可确保测量端口彼此非常精确地对齐。另一个特性是测量端口的薄圆周刀刃，可以实现漫射光的高接收角。

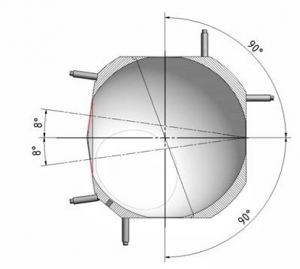

UPB-150-ART 的五个测量端口的位置使其具有通用性。
UPB-150-ART 具有五个刀刃测量端口，可在打开或关闭时使用，是实现多种功能的理想选择。可能的测量设置包括：
•0°/d 反射；
•8°/d 反射（有魅力和无魅力）；
•0°/d 定向和漫射传输；
•校正样品吸收效应的测量；
•两射线测量设置；
•光通量测量。

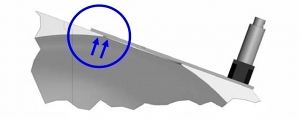

端口插头、端口缩径和球面的正面处于同一水平，从而保证了近乎理想的反射面。
用于在 8°/d 反射率测量设置中吸收透明样品的透射光的光阱。与端口减速器组合。

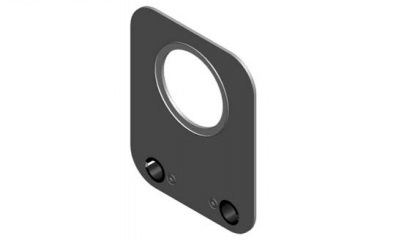

端口塞和端口变径器可以使用 Slide & Fix 支架轻松固定和拆卸，用于关闭或缩小端口。 UPB-150-ART 的一个重要特点是插头和变径管的前侧伸入端口，因此与球体表面处于同一水平面。
| 配件 | ||

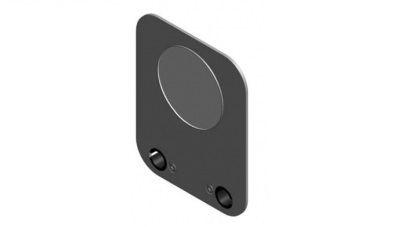

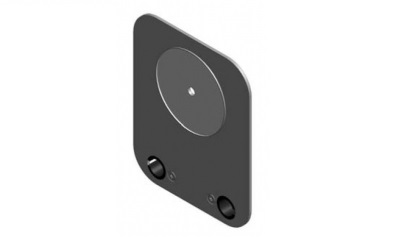

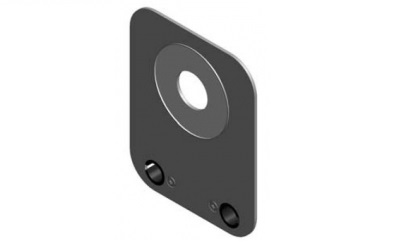

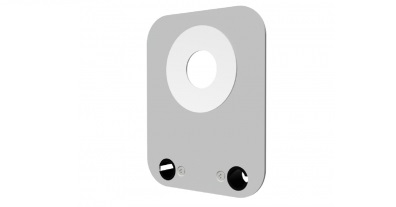

| UPB-150-ART-Z01，平面端口插头 | UPB-150-ART-Z02-3，3mm 端口异径管 | UPB-150-ART-Z02-15, 15mm 端口异径管 |
 |  |  |
| UPB-150-ART-Z02-35，25mm 端口异径管 | UPB-150-ART-Z03，样品架 | UPB-150-ART-Z04，光阱 |
 |  |  |
| UPB-150-ART-Z05，带挡板的 0.5“ 检测器适配器 | UPB-150-ART-Z06，带挡板的 1.0“ 探测器适配器 | UPB-150-ART-Z07，带挡板的 2.0“ 探测器适配器 |
 |  |  |

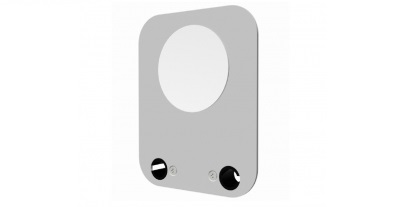

| UPB-150-ART-Z09，球面端口插头 | UPB-150-ART-Z10，球面端口变径管。自由直径（如果指定） | |
 |  | |

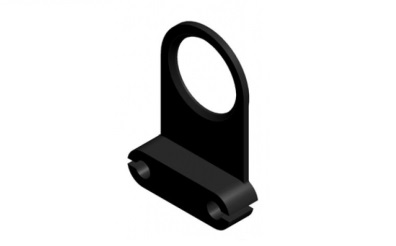

样品支架固定在 Slide & Fix 支架的柱上，确保薄样品和厚样品的牢固安装。 Slide & Fix 系统的一个重要特点是样品支架可以与端口缩小器和光阱结合使用。

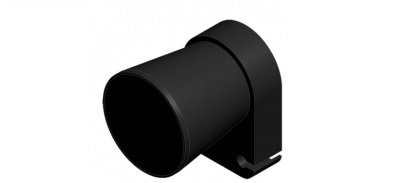

光阱具有 30mm 输入端口，通过其内部设计和黑色吸收涂层确保积分球的整个可用光谱范围内的背向反射最小。 Slide & Fix 支架可用于将光阱与端口缩小器和样品支架组合在一起。

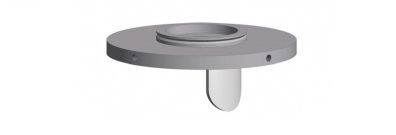

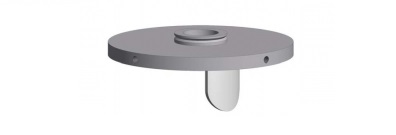

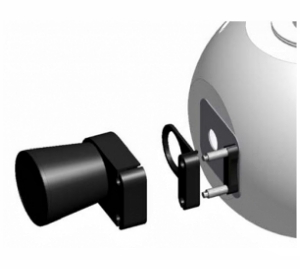

提供可更换的适配器用于安装探测器和光导。每个都有一个挡板，可以根据测量应用相应地与五个测量端口之一对齐。因此可以使用我们的模块化积分球的 UMPA 端口适配器。还可以连接我们的光纤耦合光谱仪BTS2048-VL-TEC-F或BTS2048-UV-F之一。
UPB-150-ART涂有Gigahertz-Optik自制的漫反射硫酸钡（ODP97）涂层。多层涂层确保在整个可用光谱范围内具有良好的漫反射性能。
（1）基础规格 | |||
| 简短的介绍 | 五端口积分球，普遍用于 300 nm 至 2500 nm 光谱的透射和反射测量应用。 | 典型应用 | 分光光度计。其他透射和反射测量设置。 |
| 主要特点 | 硫酸钡涂层。由固体材料加工而成。因此，球形形状、施加端口的位置以及施加端口的刀刃的光洁度非常精确。带 Slide&Fix 安装系统的应用端口附件。带挡板的检测器端口。 | 测量范围 | 直径：150 毫米（6 英寸）； 涂层：硫酸钡。光谱范围 300 nm 至 2500 nm； 应用端口：五个，直径 30 毫米，带刀口，用于 Slide&Fix 配件的柱； 探测器端口：带挡板的可更换适配器。 |
（2）产品 | |||
| 球体直径 | 150 mm | 涂层 | ODP97（硫酸钡） |
| 测量口直径 | 30 mm，刀口设计 | 刀口厚度 | 0.5 mm |
| 测量端口数量 | 5 | 端口设置角度公差 | ±0.1° |
| 配件 | 每个端口有两个用于滑动和固定系统的可拆卸柱 | 探测器端口 | 30 mm，带圆周框架 (Ø = 58 mm)，带横向 V 形凹口 |
| 安装 | 平坦表面，50 毫米节圆上有四个 M5 螺纹孔 | 重量 | 约1.6 kg |
| 型号 | 描述 |
| UMPA-0.5/11 | 端口适配器与 UM 系列模块化结构积分球的 UMPF-0.5 端口框架配合使用。特点： 用于连接 TD-11、PD-11 或 VL-11 探测器和 UFC-11 光纤连接器。可选扩散器窗口。 |
| UFC-11 | 光纤适配器适用于 UP 和 UM 型积分球。特点：SMA、FC、SC 和 ST 连接器。 |
| CLS-21 | 积分球准直光源 |
| 型号 | 描述 |
| UPB-150-ARTA | 普遍用于反射、透射和吸收测量的积分球。 |
| UPG-150-ART | 镀金积分球普遍用于反射和透射测量。 |
