劳易测 Leuze ODS9L2.8/LA6-200-M12 高精度光学测距传感器
详情说明

      德国劳易测 Leuze  ODS9L2.8/LA6-200-M12 高精度测距传感器/光学测距传感器ODS9L2.8/LA6-200-M12 具有分辨率高,非常适合物体测量或质量检查。即使在恶劣条件下,例如有光滑物体的情况,这些传感器也能进行精确测量,有些还配有显示器。商品编号: 50137815。

Leuze  ODS9L2.8/LA6-200-M12 高精度光学测距传感器

      一、 ODS9L2.8/LA6-200-M12 高精度测距传感器的技术参数

(1)基础数据
系列:9

应用:

      • 全高度检查

      • 材料切割过程中的长度测量

      • 物体测量

扫描系统类型:相对于物体


(2)光学数据
射线走向:准直光源:激光, 红色波长:650 nm激光等级:2, IEC/EN 60825-1:2014
传输信号波形:脉冲脉冲持续:22,000 µs光斑直径 [针对传感器距离]: 1 mm [200 mm]光斑几何形状类型:圆型


(3)测量数据
测量范围:50 ... 200 mm

分辨率:

      • 测量范围为 100 mm … 200 mm 时 0.1mm

      • 测量范围为 50 mm … 100 mm 时 0.01mm

分辨率:0.1 mm精度,近程:0.5 %从 50 至 100 mm
精度,距离范围 :1 %从 100 至 200 mm精度参考值:测量距离再现性(1σ) :0.05 mm参照: 否
光学测距原理: 光三角测量



(4)电气数据

保护电路:

      • 反极性保护

      • 暂态保护

      • 短路保护

性能数据:

      • 供电电压 UB:18 ... 30 V, DC

      • 剩余波纹度:0 ... 15 %, 来自UB

      • 开路电流:0 ... 50 mA

输出:

      • 模拟输出数:1 个

      • 数字开关量输出数:2 个

      • 模拟输出:

      • 模拟输出 1

            • 类型:可配置,出厂设置:电流

            • 配置:连接1,引脚2

      • 开关量输出

            • 电压类型:DC

            • 开关电压:低:≤2V,高:≥(UB-2V)

      • 开关量输出1

            • 配置:连接1, 引脚4

            • 开关元件:晶体管, 推挽

            • 开关原理:IO-Link / 亮通 (PNP) / 暗通 (NPN)

      • 开关量输出2

            • 配置:连接1,引脚5

            • 开关元件:晶体管, 推挽

            • 开关原理:亮通 (PNP)/暗通 (NPN)






(5)时序
响应时间:1 ms, 环境条件不变时,90 % 亮度,标准测量模式延时:300 ms


(6)接口
类型:IO-LinkIO-Link:COM模式 COM3概述:智能传感器概述最小循环时间:COM3 = 0.5 ms
帧类型:2.V端口类型: A规格书: V1.1SIO-模式支持: 是
过程数据 IN: 4字节过程数据 OUT: 8位双通道: 是


(7)连接
接口数量:1 个

连接1:功能:

      • 供电电源

      • 信号输出

类型:接头, 旋转,90螺纹规格: M12
类型: 插头材料: 塑料引脚数: 5 个引脚编码: A-编码


(8)机械参数
结构:方形尺寸(宽 x 高 x 长): 21 mm x 50 mm x 50 mm外壳材料:塑料镜头盖材料:玻璃
净重:50 g外壳颜色:红色

紧固类型:

      • 通孔安装

      • 通过可选安装设备



(9)操作和显示

显示类型:

      • LED

      • OLED显示

LED数:2 个

操作控制:

      • 控制按钮

      • 计算机软件



(10)环境数据
环境温度,工作:-20 ... 50 °C环境温度,储藏:-30 ... 70 °C外部环境光耐抗性:20,000 lx, EN 60947-5-2


(11)认证
防护等级:IP 67安全等级:III认证:UL


      二、 ODS9L2.8/LA6-200-M12 光学测距传感器的图纸

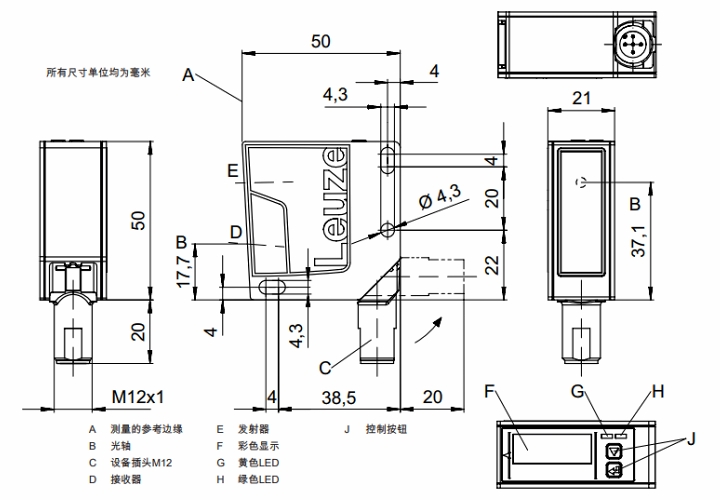

ODS9L2.8/LA6-200-M12 传感器的尺寸图

尺寸图

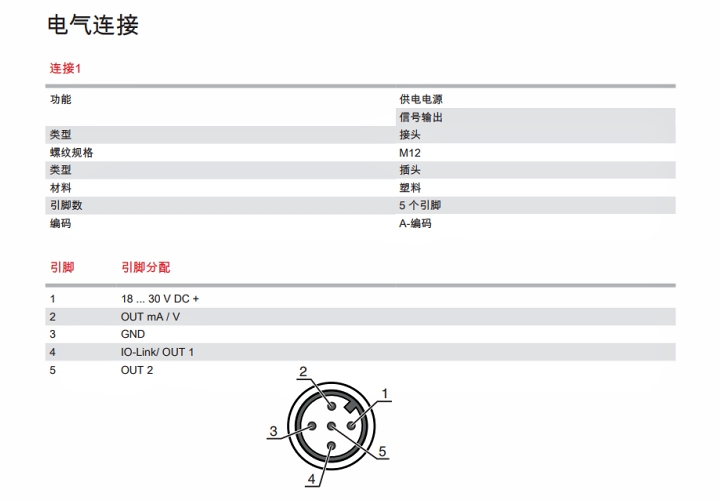

ODS9L2.8/LA6-200-M12 传感器的电气连接图

电气连接图

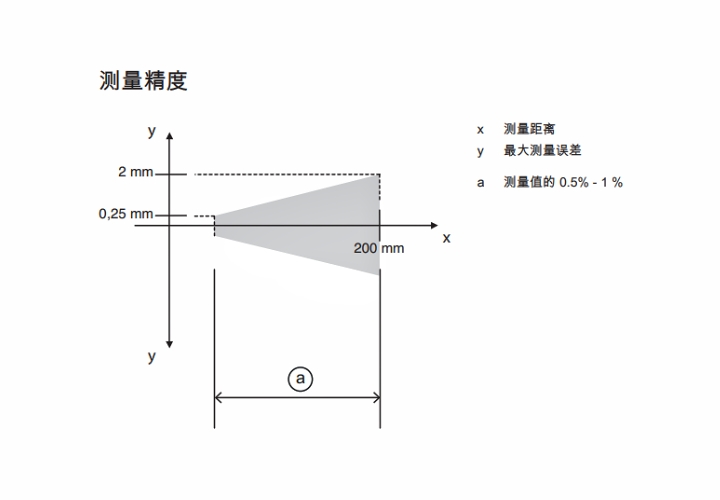

ODS9L2.8/LA6-200-M12 传感器的测量精度示意图

测量精度示意图


      三、更多  ODS9L2.8/LA6-200-M12 相似高精度测距传感器

      9系列:

      •ODS9L2.8/L6X-100-M12

      •ODS9L2.8/L6X-200-M12

      •ODS9L2.8/L6X-450-M12

      •ODS9L2.8/L6X-650-M12

      •ODS9L2.8/LAK-100-M12

      •ODS9L2.8/LAK-200-M12

      •ODS9L2.8/LAK-450-M12

      •ODS9L2.8/LAK-650-M12

      •ODS9L2.8/LA6-100-M12

      •ODS9L2.8/LA6-200-M12

      •ODS9L2.8/LA6-450-M12

      •ODS9L2.8/LA6-650-M12
