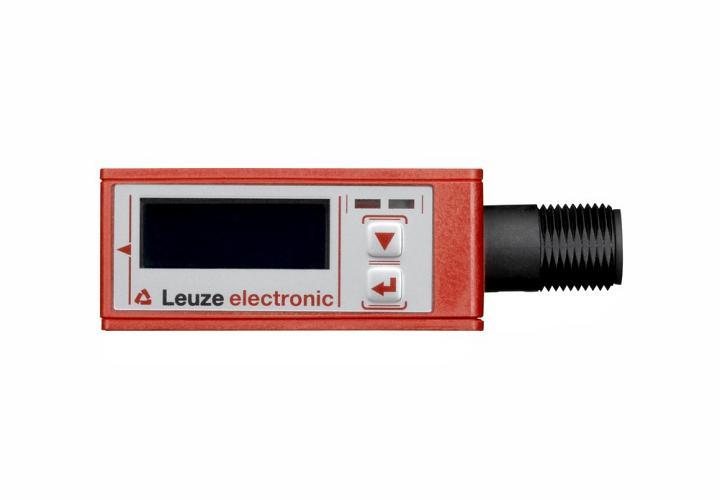

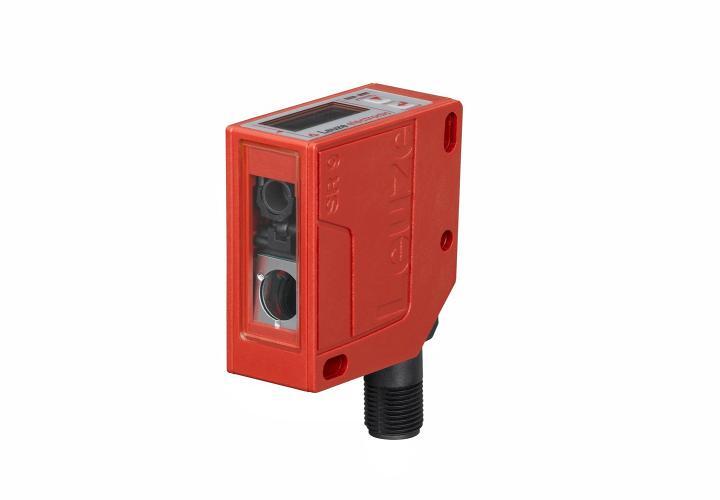

德国劳易测 Leuze ODS9L1.8/LAK-650-M12 高精度测距传感器/光学测距传感器，非常适合物体测量或质量检查，即使在恶劣条件下，例如有光滑物体的情况，ODS9L1.8/LAK-650-M12 也能进行精确测量。商品编号： 50147809。
| （1）基础数据 | |||
| 系列：9 | 应用： • 全高度检查 • 材料切割过程中的长度测量 • 物体测 | 扫描系统类型：相对于物体。 | |
| （2）专门设计 | |||
专门设计： • 停止输入 • 激活输入 • 示教输入。 | |||
| （3）光学数据 | |||
| 光源：激光, 红色 | 激光等级：1, IEC/EN 60825-1:2014 | 光斑直径 [针对传感器距离]：1 mm [650 mm] | |
| （4）测量数据 | |||
| 测量范围：50 ... 650 mm | 分辨率：0.1 mm | 精度：0.5 % | 精度参考值：测量距离 |
| 再现性(1σ)：0.1 mm | 参照：否 | 光学测距原理：光三角测量 | |
| （5）电气数据 | |||
性能数据： • 供电电压 UB：18 ... 30 V, DC。 | 输入端： •数字开关量输入数：1 个 •数字开关量输入功能： •停止输入 •激活输入 •示教输入 •触发 | 输出： •模拟输出数：1 个 •数字开关量输出数：1 个 •模拟输出1： •类型：可配置，出厂设置：电流 •开关量输出1： •开关元件：晶体管, 推挽。 | |
| （6）接口 | |||
| 类型：IO-Link | IO-Link： •规格书：V1.1 | ||
| （7）连接 | |||
连接1： •类型：接头, 旋转，90 •螺纹规格：M12 •材料：塑料 •引脚数：5 个引脚。 | |||
| （8）机械参数 | |||
| 尺寸（宽 x 高 x 长）：21 mm x 50 mm x 50 mm | 外壳材料：塑料 | 镜头盖材料：玻璃 | 净重：50 g |
| （9）操作和显示 | |||
操作控制： •控制按钮 •计算机软件。 | |||
| （10）环境数据 | |||
| 环境温度，工作：-20 ... 50 °C | 环境温度，储藏：-30 ... 70 °C | 外部环境光耐抗性：20,000 lx, EN 60947-5-2。 | |
| （11）认证 | |||
| 防护等级：IP 67 | 安全等级：III | 认证：UL | 应用标准：IEC 60947-5-11 |

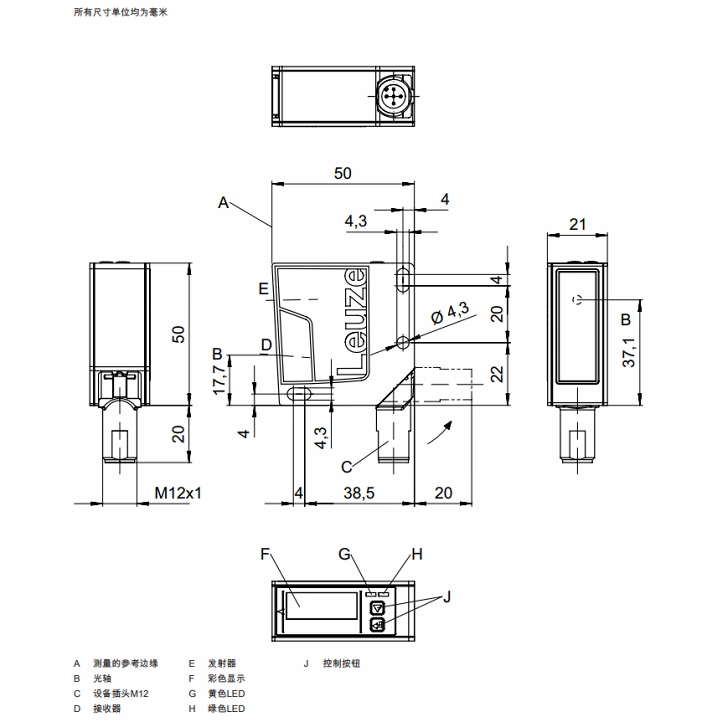

尺寸图

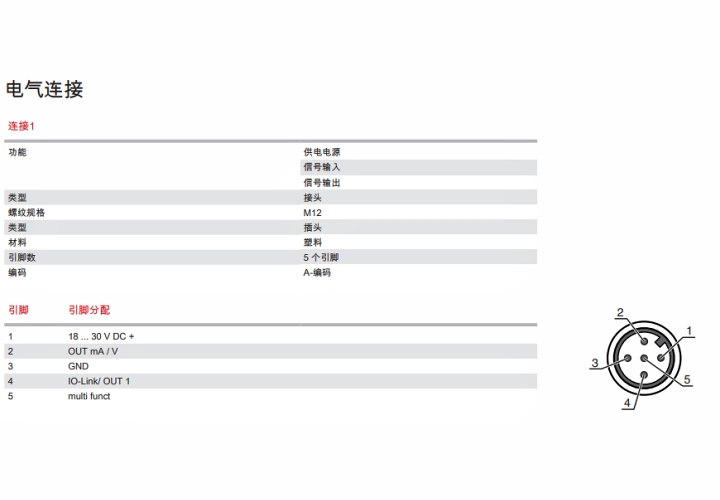

电气连接图

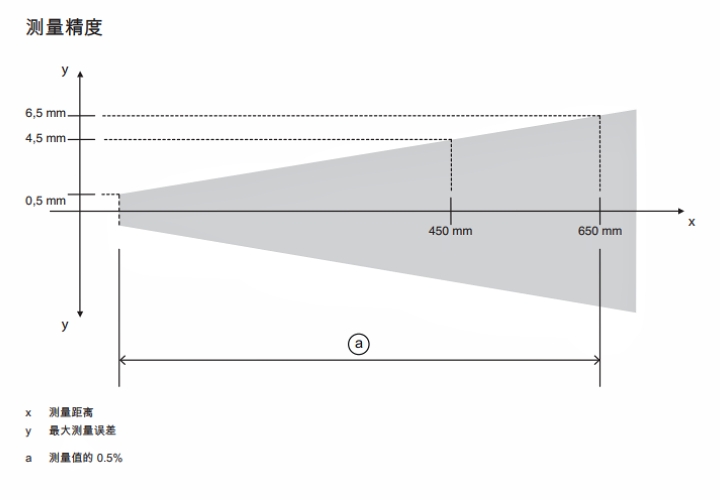

测量精度示意图
9系列:
•ODS9L1.8/LAK-650-M12
•ODS9L2.8/L6X-1050-M12
•ODS9L1.8/LAK-1050-M12
•ODS9L1.8/LAK-100-M12
•ODS9L2.8/LKA.02-450-M12
•ODS9L2.8/LAK.P-450-M12
•ODS9L1.8/LAK-450-M12
•ODS9L2.8/LQZ-650-M12
•ODS9L2.8/LQZ-450-M12
•ODS9L2.8/LQZ-100-M12
•ODS9L2.8/LFH-450-M12
•ODS9L2.8/LFH-100-M12
