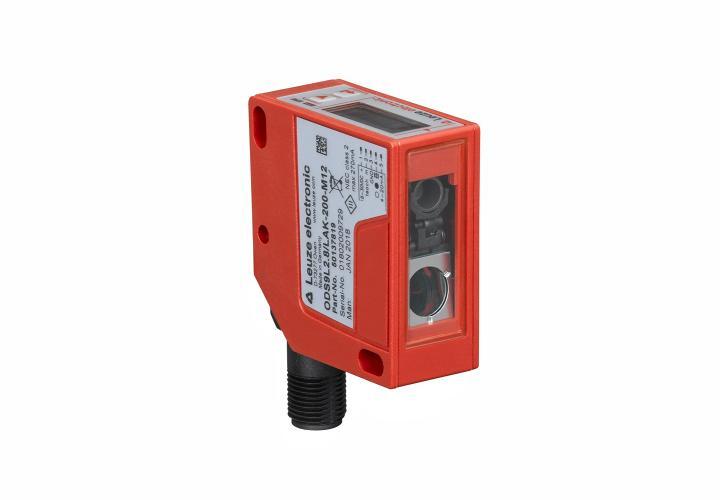

德国劳易测 Leuze ODS9L2.8/LFH-450-M12 高精度测距传感器/光学测距传感器，ODS9L2.8/LFH-450-M12 具有分辨率高，非常适合物体测量或质量检查。即使在恶劣条件下，例如有光滑物体的情况，这些传感器也能进行精确测量，有些还配有显示器。商品编号： 50138327。
| （1）基础数据 | |||
| 系列：9 | 扫描系统类型：相对于物体 | 特性参数：MTTF 36 年 | 时序： • 响应时间：1 ms, 环境条件不变时，90 % 亮度，标准测量模式 • 延时：300 ms |
| （2）光学数据 | |||
| 射线走向：发散 | 光源：激光, 红色 | 波长：655 nm | 激光等级：2, IEC/EN 60825-1:2014 |
| 传输信号波形：脉冲 | 光斑直径 [针对传感器距离]：1 mm [450 mm] | 光斑几何形状类型：圆型 | |
| （3）测量数据 | |||
| 测量范围：50 ... 450 mm | 分辨率：0.1 mm | 精度：1 % | 精度参考值：测量距离 |
| 再现性(1σ) ：0.1 mm | 相对温度漂移：0.02 %/K | 参照：否 | 光学测距原理：光三角测量 |
| （4）电气数据 | |||
保护电路： • 反极性保护 • 暂态保护 • 短路保护 | 性能数据： • 供电电压 UB：10 ... 30 V, DC • 剩余波纹度：0 ... 15 %, 来自UB • 开路电流：0 ... 180 mA | 输出： • 数字开关量输出数：1 个 • 开关量输出： • 电压类型：DC • 开关电压：高：≥(UB-2V) • 开关量输出1： • 配置：连接1, 引脚4 • 开关元件：晶体管, 推挽 • 开关原理：亮通 (PNP)/暗通 (NPN) | |
| （5）接口 | |||
| 类型：RS 232 | RS 232： • 功能：过程 | 传输速度：2,400 ... 230,400 Bd | 数据格式：可调节 |
| 起始位：1 | 数据位：8 | 停止位：1 | 传输协议：可调节 |
| 数据编码： • 14位HEX • 24位HEX • 16位HEX • ASCII • 十进制测量值 • 远程控制(ASCII) | |||
| （6）连接 | |||
| 接口数量：1 个 | 连接1： • 功能：供电电源、信号输出 | 类型：接头, 旋转，90 | 螺纹规格：M12 |
| 类型：插头 | 材料：塑料 | 引脚数：5 个引脚 | 编码：A-编码 |
| （7）机械参数 | |||
| 结构：方形 | 尺寸（宽 x 高 x 长）：21 mm x 50 mm x 50 mm | 外壳材料：塑料 | 塑料外壳：计算机 |
| 镜头盖材料：玻璃 | 净重：50 g | 外壳颜色：红色 | 紧固类型： • 通孔安装 • 通过可选安装设备 |
| （8）操作和显示 | |||
| 显示类型：OLED显示 | LED数：2 个 | 配置类型：软件 | 操作控制： • LC显示 • 计算机软件 • 控制按钮 |
| （9）环境数据 | |||
| 环境温度，工作：-20 ... 50 °C | 环境温度，储藏：-30 ... 70 °C | 外部环境光耐抗性：20,000 lx, EN 60947-5-2 | |
| （10）认证 | |||
| 防护等级：IP 67 | 安全等级：II | 认证：c UL US | 应用标准：IEC 60947-5-2 |

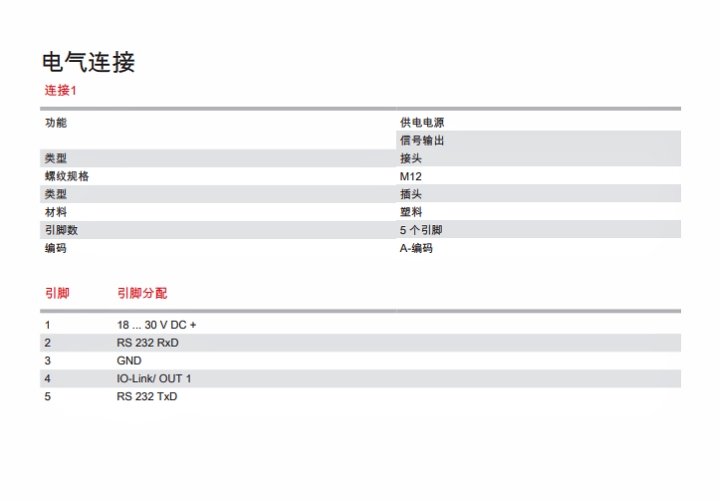

电气连接图

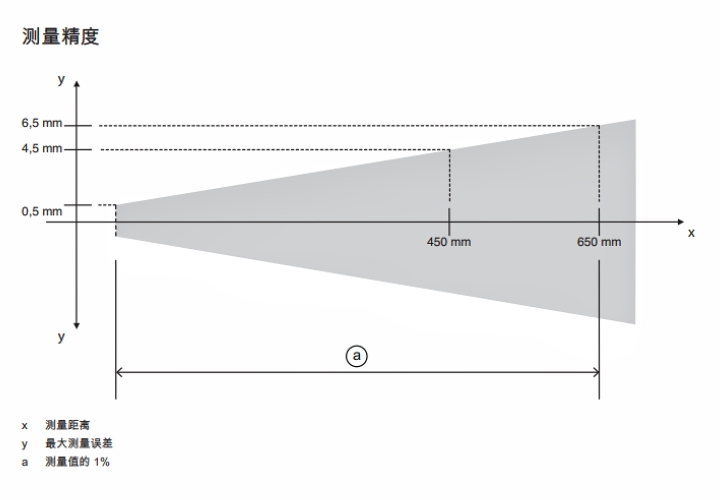

测量精度示意图
9系列:
•ODS9L1.8/LAK-650-M12
•ODS9L1.8/LAK-1050-M12
•ODS9L2.8/LKA.02-450-M12
•ODS9L2.8/LAK.P-450-M12
•ODS9L1.8/LAK-450-M12
•ODS9L2.8/LQZ-650-M12
•ODS9L2.8/LQZ-450-M12
•ODS9L2.8/LQZ-100-M12
•ODS9L2.8/LFH-450-M12
•ODS9L2.8/LFH-100-M12
