瑞士堡盟Baumer HMG10P/PMG10P智能型重载编码器是一种参数可设置的编码器，该系列增量式编码器的SSI绝对值、脉冲数以及超速值均可以自由设定，监控位置、转速和温度等当前的编码器信号；该编码器适用于终端用户、批发商和系统集成商，为各种不同应用而设计，减少产品种类，缩短停机时间，降低维护和库存成本。
HMG10P/PMG10P智能型重载编码器采用坚固的机械结构、可靠的电子设备、简单的安装：我们的绝对重型编码器可在最恶劣的条件下以 24/7 的方式可靠运行。它们显着有助于避免故障和高昂的停机成本，从而对您的机器或工厂的高可用性做出决定性贡献。
| 优势 | ||
（1）减少变型、停机时间、维护和存储成本 • SSI绝对值、增量脉冲数和开关速度可灵活编程。 | （2）方便快捷的应用优化和故障排除 • 监控当前编码器信号，例如单圈和多圈位置、速度、旋转加速度和温度。 | （3）节省时间集成到您的应用程序中 • 通过 PC、平板电脑和智能手机进行直观访问，访问系统中安装的编码器，下载参数以便于记录。 |
（4）无干扰且安全 • 编码器监控与控制器的编码器通信并行，密码保护防止未经授权的访问。 | （5）在最恶劣的环境条件下具有最高的可用性和无与伦比的耐用性。 • 久经考验的重载设计、双面轴承设置、重载连接技术、高度稳健的传感。 | （6）任何环境下的故障证明 • 极为耐用的铝制或不锈钢外壳，出色的防腐蚀保护等级高达 C5-M，长期稳定的密封概念，工作温度高达 -40 ... +95 °C。 |
（7）有效防止轴承损坏 • 双面轴承设置、大尺寸轴承和大轴承间距、高径向/轴向轴负载的高轴承负载储备、由于陶瓷球混合轴承而没有感应轴电流。 | （8）改进应用中的控制和过程质量 • 超稳健和精确的单圈位置传感，最佳电磁兼容性。 | （9）免维护运行 • 无磨损部件，能量收集 HeavyDuty 转数计数器 MicroGen 无电池无齿轮。 |
Baumer HMG10P/PMG10P绝对重型编码器提供轴的绝对角位置，例如电动机中的转子轴或集装箱起重机的电缆卷筒。单圈编码器在编码器轴的一圈内获取绝对位置，而多圈编码器还提供编码器轴完成的圈数。通常，在调试期间进行绝对编码器轴位置的参考。这样，就无需上电后进行参考行程。
除了通过串行数字接口（如SSI或现场总线）输出绝对位置外，绝对重载编码器仍然允许增量位置的输出，例如HTL / TTL信号，以便在具有增量输入的速度控制器中进行简单处理。单独的重载编码器版本也提供速度开关，通过开关输出报告速度过高或过低。
绝对重载编码器旨在实现最大的坚固性和耐用性，具有巨大的机械储备，即使在最恶劣的环境中也能确保可靠的性能：
• 钢铁厂和轧钢厂 • 物料搬运设备
• 港口安装和起重机技术 • 大型驱动器和发电机
• 升降机和升降平台 • 风力涡轮机
• 地下和露天采矿 。

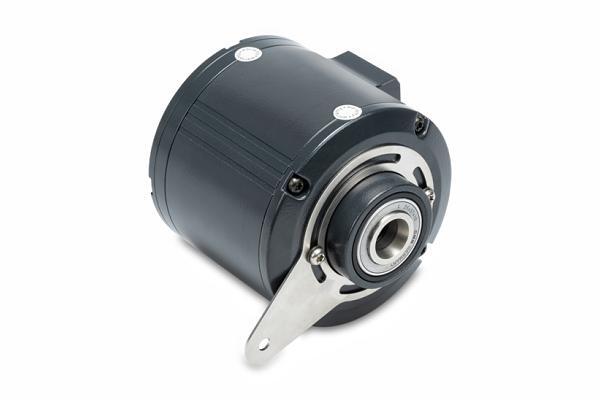

| （1）HMG10P 智能型重载编码器（105 mm ，空心轴或锥轴） | |||||
| 特点 | • 空心轴 ø12 ...20 毫米 • 锥形轴 ø17 mm （1：10） • SSI 绝对位置可编程 • 对实际信号进行无干扰监控。 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10P-B - CANopen® | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | CANopen® |
| HMG10P-B - DeviceNet | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| HMG10P-B - EtherCAT | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| HMG10P-B - EtherNet/IP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10P-B - Profibus DP | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10） | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| HMG10P-B - PROFINET | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10P-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10 | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10P-T - CANopen® | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | CANopen® |
| HMG10P-T - DeviceNet | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| HMG10P-T - EtherCAT | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| HMG10P-T - EtherNet/IP | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| HMG10P-T - PROFINET | ø105 mm | ø16…20 mm (通孔型) | 8192 / 13位 | 65536 / 16位 | PROFINET |
| HMG10P-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
 | |||||

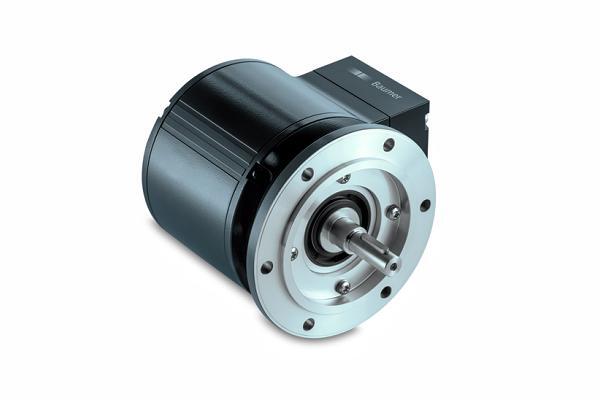

| （2）PMG10P智能型重载编码器（115 mm设计 – 实心轴带欧式法兰B10） | |||||
| 特点 | • ø11 mm实心轴，带欧式法兰B10 • SSI绝对位置可设置 • 轻松监测实际信号，不受任何干扰。 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| PMG10P - CANopen® | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | CANopen® |
| PMG10P - DeviceNet | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | DeviceNet |
| PMG10P - EtherCAT | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherCAT |
| PMG10P - EtherNet/IP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | EtherNet/IP |
| PMG10P - Profibus DP | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | Profibus-DPV0/V2 |
| PMG10P - PROFINET | ø115 mm | ø11 mm 实心轴 | 8192 / 13位 | 65536 / 16位 | PROFINET |
| PMG10P - SSI | ø115 mm | ø11 mm 实心轴 | 1048576 / 20位 | 1048576 / 20位 | SSI |
 | |||||

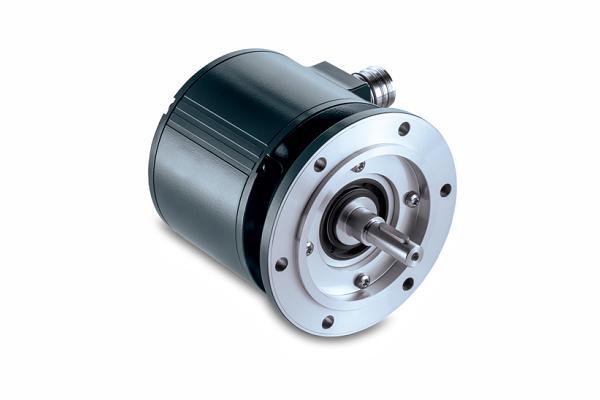

| （3）HMG10P/PMG10P智能型重载编码器（额外的增量信号，带零脉冲） | |||||
| 特点 | • 两个额外的增量输出信号（电气隔离） • SSI绝对位置和增量脉冲数均可以自由设定 • 轻松监测实际信号，不受任何干扰。 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10P-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10P-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| PMG10P - SSI | ø115 mm | ø11 mm 实心轴 | 1048576 / 20位 | 1048576 / 20位 | SSI |
  | |||||

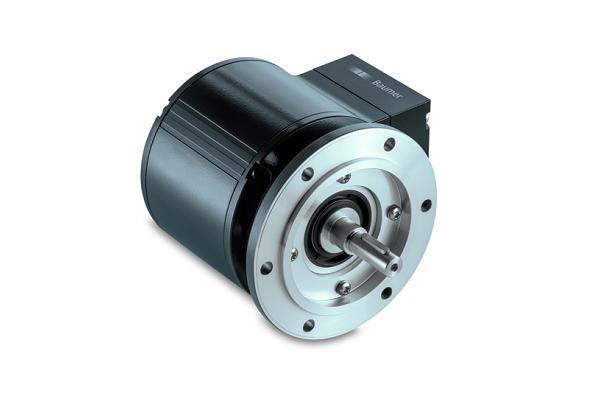

| （4）PMG10PD / HMG10PD智能型重载编码器（参数可设置的集成超速开关） | |||||
| 特点 | • 超速值范围：2 ... 12000 rpm；SSI绝对位置和脉冲数可自行设置 • 轻松监测实际信号，不受任何干扰。 | ||||
| 产品名称 | 尺寸（法兰） | 轴类型 | 每圈步数 | 圈数 | 接口 |
| HMG10P-B - SSI | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| HMG10P-T - SSI | ø105 mm | ø16…20 mm (通孔型) | 1048576 / 20位 | 1048576 / 20位 | SSI |
| PMG10P - SSI | ø115 mm | ø11 mm 实心轴 | 1048576 / 20位 | 1048576 / 20位 | SSI |
  | |||||
| （5）配套 | ||

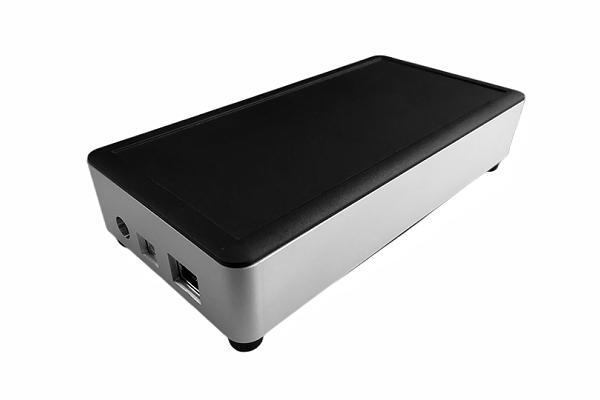

| HMG10P / PMG10P可编程WLAN适配器 | 产品名称：Z-PA.SDL.1 - WLAN适配器 • HMG10P / PMG10P专用可编程适配器，集成Web服务器 • 使用PC机、平板电脑和智能手机，通过WLAN和Ethernet进行访问 • 编码器自带电源。 |  |

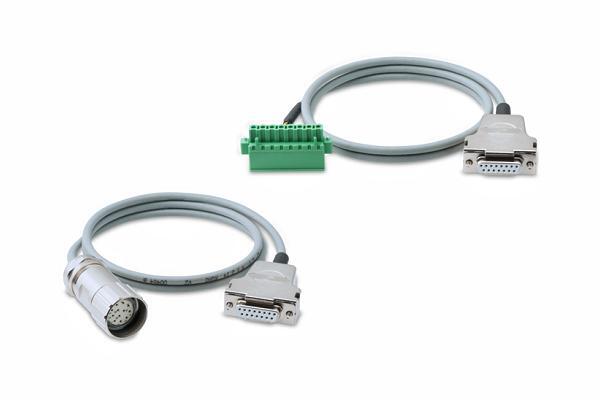

| HMG10P / PMG10P与WLAN适配器的连接线 | • 用于可编程适配器的预装电缆，适用于带端子盒或M23法兰插座的编码器。 |  |

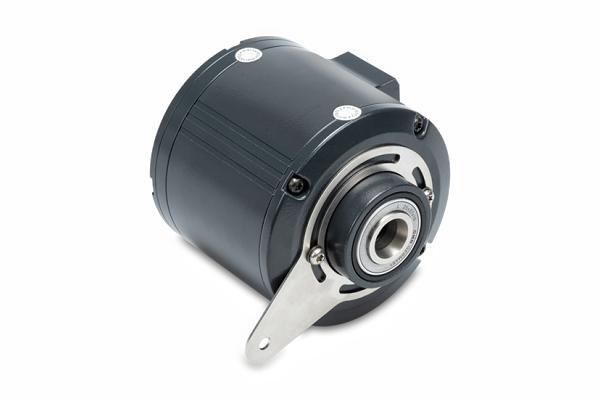

| HMG10P / PMG10P参数可设置的增量式编码器 | ||
| 特点 | • 可任意设置——型号更少 • 超坚固型增量式磁感应技术，精度堪比光感应系统 • 两个增量信号输出，带零脉冲 • 集成的超速开关。 | |
| 产品名称 | 尺寸（法兰） | 轴类型 |
| HMG10-B - Incremental | ø105 mm | ø16…20 mm (盲孔型) ø17 mm (锥孔型 1:10) |
| HMG10-T - Incremental | ø105 mm | ø16…20 mm (通孔型) |
| PMG10 - Incremental | ø115 mm | ø11 mm 实心轴 |
  | ||
