您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik LP-9901测量激光辐射功率和辐照度检测头
德国Gigahertz-Optik LP-9901测量激光辐射功率和辐照度检测头
详情说明

一、LP-9901检测头/测量激光辐射功率和辐照度检测头的产品特点

      LP-9901检测头,用于测量激光辐射功率(以W为单位)和激光辐照度(以W/m²为单位):

        •低高度探测器,有效区域直径为 7 mm(适用于激光安全测量);

        •400 纳米至 1100 纳米;

        •用于验光仪和信号放大器;

        •包括校准证书。


二、LP-9901检测头/测量激光辐射功率和辐照度检测头的产品概述

      1、激光辐射探测器

      激光辐射以与多色光源相同的辐射测量单位进行测量。但激光探测器通常单独列出,因为它们是专门为激光测量而设计的,并相应地进行了校准。典型的激光探测器由带或不带在激光波长下校准的衰减滤光片的光电二极管组成。


      2、激光功率测量单位:W

      要测量激光功率,探测器面积必须大于探测器表面上的激光光斑尺寸,以便测量总光束功率。平坦表面激光探测器提供高达1cm²的有效区域。裸光电二极管可以测量皮瓦范围内的非常低的激光功率水平,但在光电二极管饱和之前限制在约一毫瓦。可以使用中性密度滤波器扩展上限。当使用裸光电二极管或衰减滤光片背反射时,必须考虑激光辐射的危害和应用影响。


      3、激光功率密度测量单位:W/m²

      测量激光功率密度与测量辐照度相同。如果激光辐射溢出探测器的有效区域,则可以使用平坦表面激光探测器来测量激光功率密度。

      对于激光危险测量,建议使用直径为7mm的有效面积的激光功率密度探测器,代表人眼瞳孔的最大开度。


      4、平面激光探测器

      LP-9901平坦表面激光探测器具有7mm直径的有效区域。中性密度滤光片在 400 nm 至 1100 nm 的光谱范围内将测量范围扩展到 50 mW。


      5、可追溯的激光安全探测器校准

      辐射功率的校准(以W为单位)在千兆赫的光辐射量校准实验室进行。

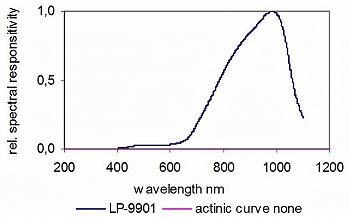

LP-9901检测头的典型光谱响应度

LP-9901检测头的典型光谱响应度

三、LP-9901检测头/测量激光辐射功率和辐照度检测头的产品规格

事项描述事项描述
光谱响应度400 nm - 1100 nm Si & ND 滤光片。活动区域7 毫米直径
典型响应率

1.3 mA/W @ 633 nm

20 mA/W @ 900 nm

最大辐射功率

100 mW @ 633 nm @ 1 mA

50 mW @ 900 nm @ 1 mA

电缆长度2 m,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器最大信号电流1 mA
温度范围(0 - 40) 摄氏度校准

以 A/W 为单位校准辐射功率响应度并以 A/(W/m²) 为单位计算光谱辐照度灵敏度,

从 400 nm 到 1100 nm 以 10 nm 为步长。


四、LP-9901检测头/测量激光辐射功率和辐照度检测头可配置为

产品型号产品描述产品型号产品描述
P-9710用于测量连续波、单脉冲和调制辐射的高端光学计。X1-1四通道 USB 光度计,分别为电流放大器,专为移动使用的光度和辐射检测器而设计。
X1-RM3HE 外壳中的验光计,用于 19” 机架。X1-PCBCL具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块。
X9-3用于激光功率的宽带辐射计。特点:移动测光表。平面轮廓 7mm 直径孔径检测器或紧凑型积分球检测器。 400 至 1100nm 光谱范围。P-2000双通道验光仪。
P-98018 通道高级电流放大器/光度计。P-9802带多达 24 个测量头的实验室用电流放大器(光度计)。
TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)。P-9202-4快速响应时间互阻信号放大器。
P-9202-5通用跨阻信号放大器。P-9202-6高灵敏度跨阻信号放大器。


五、LP-9901检测头/测量激光辐射功率和辐照度检测头的同类产品

产品型号产品描述
ISD-1.6-SP-Vxx用于对脉冲半导体激光管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
ISD-5P-SP光功率计检测器,用于对脉冲半导体激光管和 LED 进行快速、时间分辨 (ns) 辐射功率测量。
ISD-10P-SP用于对脉冲半导体激光管和 LED 进行快速、时间分辨 (ns) 辐射功率测量的探测器。
