德国Gigahertz-Optik ISD-1.6-SP-Vxx辐射功率测量检测器
详情说明

一、ISD-1.6-SP-Vxx探测器/辐射功率测量检测头的产品特点

      ISD-1.6-SP-Vxx用于脉冲激光二极管和 LED 的快速时间分辨 (ns) 辐射功率测量的检测器:

        •用于测量激光功率和脉冲形状的积分球;

        •光束轮廓激光器、模式激光器或 LiDAR 激光器表征的理想选择;

        •脉冲长度在低 ns 范围内的脉冲的峰值功率和脉冲能量(以焦耳为单位)的脉冲波形;

        •可选 7 mm 测量孔径,确保人眼安全,符合 IEC/EN 60825-1 和 2006/25/EC(激光产品安全 - 第 1 部分:设备分类和要求)。

带有单通道验光仪 P-9710-2 的 ISD-1.6-SP-V02 探测

带有单通道验光仪 P-9710-2 的 ISD-1.6-SP-V02 探测


二、ISD-1.6-SP-Vxx探测器/辐射功率测量检测头的产品概述

      用于测距仪、环境扫描仪和图像捕获的脉冲激光二极管、LiDAR 激光器、VCSEL 和脉冲 LED 发射的脉冲长度为几纳秒,峰值功率非常高。为了测量时间分辨脉冲形状快速检测器(上升时间短) 是必需的。这些通常是小面积光电二极管,直径有时明显小于1 mm。有关技术的详细信息使用光电二极管测量上升时间和脉冲形状 例如,可以在我们的知识门户中找到。光电二极管的检测器面积小,导致计量限制:

        •激光光斑的范围大于光电二极管的有效面积,因此不允许测量辐射功率(W)。因此,仅使用这种光电二极管无法测量辐射功率(W)。

        •光电二极管在激光光斑中的位置至关重要,因为可能存在模式(非均匀激光光斑)。

        •非常小的光电二极管不能绝对校准。

        •用于将激光光斑聚焦在光电二极管表面上的附件光学器件无法校准。

        •短脉冲长度所需的光电二极管的电子布线进一步限制了校准能力。


      ISD-xx-SP系列探测器与 P-9710 系列或 P-21 系列验光仪(电流放大器),千兆赫-Optik提供了一种确定脉冲激光器和脉冲LED绝对峰值性能的方法。为了克服纯光电二极管的局限性, 基于小积分球和两个互补光电二极管的技术 被使用。

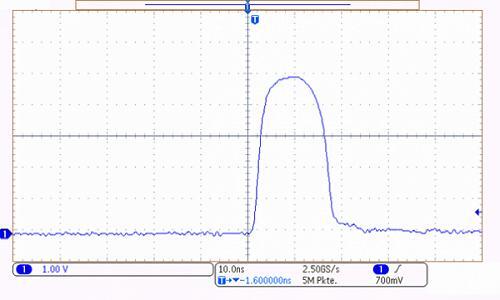

系统图示、示波器、P-9710-2、ISD-1.6-SP-V02

系统图示、示波器、P-9710-2、ISD-1.6-SP-V02


      1、功能和结构

      这 检波器包含两个光电二极管 在紧凑的积分球组件内。第一个光电二极管的上升时间很短,因此,结合足够快的示波器,可以测量相对时间分辨脉冲形状(脉冲长度、半宽、峰值功率)。第二个光电二极管测量单个脉冲或脉冲序列的绝对脉冲能量(以焦耳为单位)。评估由 P-9710 或 P-21 系列验光仪根据 脉冲拉伸法.绝对峰值功率可以通过脉冲能量和相对脉冲形状计算得出。因此,可以完全表征持续时间短的光信号。


      直径为 16 mm 的积分球提供 5 mm 的测量孔径,或者 7 mm (激光人眼安全符合 IEC/EN 60825-1 和 2006/25/EC 标准),直径,并可校准以测量绝对辐射功率(W)。由于积分球的直径非常小,与直径较大的积分球相比,积分球的时间脉冲变形(积分球的脉冲拉伸效应)较小。因此,几纳秒脉冲长度的脉冲几乎不会变形,并且可以以时间分辨的方式进行测量。球体本身、光电二极管和电路由高质量的CNC加工铝制外壳容纳和屏蔽。对于更高的功率和更大的 10 mm 输入端口,我们提供 ISD-5P-SP 或带 20 mm 输入端口 国际标准书号-10P-SP.


      可选示波器通过 BNC 连接器连接。验光仪通过 2 m 电缆与多针连接器连接,其中存储校准数据。


      积分球还提供两个SMA光纤连接器。例如,可以连接用于测量波长的光谱仪和用于补偿通过测量端口处样品的背反射可能影响的辅助灯(自吸收校正)。理想的适合也可能是我们的一个 BTS2048 系列 高端光谱辐射计。


      由于直径小,积分球的球面系数相对较小。因此,与 5 mm 版本相比,具有 7 mm 测量开口的版本中允许的光束发散受到额外限制。

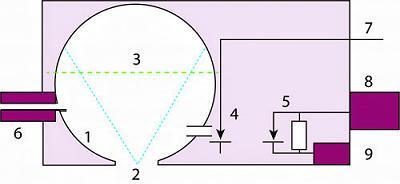

ISD-1.6-SP-Vxx探测器结果示意图

示意图(1:积分球 2:测量孔径 3:第一次反射的球面 4:脉冲能量光电二极管 5:

脉冲级进光电二极管 6:2 x SMA 连接器 7:验光仪电缆 8:母头 BNC 连接器示波器 9:偏置电压)


      2、双二极管技术

      配备 Gigahertz-Optik 的双二极管技术的高速积分球提供安装在球体上的两个光电二极管。可溯源校准光电二极管准确测量总脉冲能量。第二个光电二极管正在执行脉冲的时间特征,并将提供其相对脉冲形状作为结果。将两个结果以数学方式结合起来,就可以完全表征脉冲的所有重要参数(脉冲形式、峰值功率、平均功率)。


      3、评估

      Gigahertz-Optik 提供各种具有所需“脉冲能量”测量功能的光度计,用于测量短脉冲信号的脉冲能量:

        •P-9710(版本 2):手动触发测量的单通道验光仪

        •P-9710(第 4 版):带 TTL 触发输入的单通道验光仪,用于触发测量

        •P-2000 : 双通道验光仪

        •P-9801 : 八通道验光仪

        •P-21:触摸屏单通道验光仪,带有用于触发测量的手动或触发输入


        要评估时间分辨脉冲形状,用户必须提供足够快的示波器。

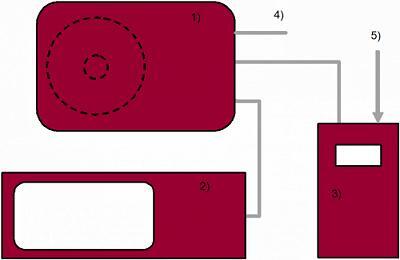

ISD-1.6-SP-Vxx探测器测量布置示意图

测量布置示意图(1:ISD-1.6-SP-Vxx 2:示波器 3:P-9710-4 4:偏置电压 5:TTL 信号触发输入


      4、校准

      脉冲能量检测器的光谱灵敏度的工厂校准由 ISO/IEC 17025 校准实验室 用于千兆赫光学有限公司的光辐射测量。脉冲拉伸法的原理允许在CW操作中校准探测器。CW校准是完全可追溯的。


      5、应用

      例如,探测器的应用领域可以在脉冲激光二极管、LiDAR 激光器、VCSEL 和脉冲 LED 的开发和质量保证(在线和在线)以及此类光源的最终应用中找到。

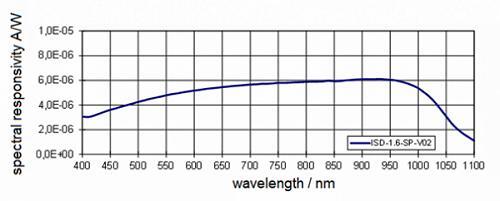

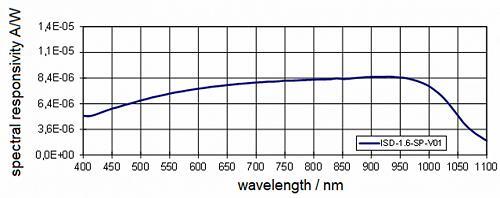

ISD-1.6-SP-Vxx探测器的典型光谱灵敏度

ISD-1.6-SP-Vxx探测器的典型光谱灵敏度


三、ISD-1.6-SP-Vxx探测器/辐射功率测量检测头的产品规格

事项描述事项描述
简短描述用于测量脉冲激光器和脉冲LED的时间强度过程和辐射功率的探测器。结合验光仪 P-21、P-9710-2 和 P-9710-4 以及快速示波器,可以确定脉冲激光器和脉冲 LED 的绝对峰值性能。主要特点紧凑型测量头,直径为 16 mm 的积分球。Si光电二极管表示辐射功率,时间强度曲线表示ns范围内的脉冲长度。
测量范围峰值功率高达 200 W(快速光电二极管,脉冲),典型值 100 W(用于绝对测量的慢速光电二极管),光谱灵敏度范围 400 nm 至 1100 nm。典型应用

例如,探测器的应用领域可以在脉冲激光二极管和脉冲LED的开发和质量保证(在线和在线)中找到。此外,在上述脉冲激光二极管和脉冲LED的应用背景下的测量任务中。

凭借 7 mm 测量孔径,该探测器也适用于激光安全领域的测量任务(ISD-1.6-SP-V01 具有 7 mm 孔径,用于检测人眼安全)。

校准光电二极管辐射功率光谱灵敏度的工厂校准。可追溯至 PTB 校准标准。端口大小

V0x: 5 毫米

V01: 7 毫米

最大辐射功率(峰值)

快速光电二极管:V0x:通常为 200 W(@ 950 nm,脉冲);

快速光电二极管:V01:典型值为 300 W(@ 950 nm,脉冲)。

最大信号电流1 mA(用于绝对测量的光电二极管)
典型响应性

V0x: 8.4 μA/W @900 nm

V01: 6.0 μA/W @900 nm

(慢速光电二极管)

光谱范围(400 - 1100) 纳米
上升时间

用于脉冲形状测量的光电二极管:<1 ns

用于绝对信号的光电二极管:100 ns

重量200 克
温度范围

应用: (10 至 30) ° C

储存: (-10 至 50) ° C

湿度设备不得暴露在高湿度下。范围 20% ~ 70% RH 不凝结。
光谱辐射通量

V0x:

27

V01:

28

记录器时钟时间

典型脉冲测量:

29


四、ISD-1.6-SP-Vxx探测器/辐射功率测量检测头可配置为

产品型号产品描述
P-9710用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪。
P-21多用途触摸屏验光仪,用于测量任何光度和辐射应用中的连续辐射、单脉冲辐射和调制辐射。


五、ISD-1.6-SP-Vxx探测器/辐射功率测量检测头的同类产品

产品型号产品描述
ISD-5P-SP用于脉冲激光二极管和 LED 的快速、时间分辨 (ns) 辐射功率测量的光功率计检测器
ISD-10P-SP用于脉冲激光二极管和 LED 的快速时间分辨 (ns) 辐射功率测量的检测器
