您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik P-21多功能彩色触摸屏照度计
德国Gigahertz-Optik P-21多功能彩色触摸屏照度计
详情说明

一、P-21照度计产品概述

      P-21 – 用于高质量光度和辐射测量的多功能彩色触摸屏照度计

      P-21 验光仪是 Gigahertz-Optik 为移动使用而设计的高质量设备。其信号放大器为检测器的信号电流提供宽动态范围,最高可达 2 mA。噪声等效电流信号低至 0.1 pA。该器件有八个增益范围,可以手动或自动选择以进行调整以匹配信号电平。它位于大型彩色触摸屏和三个手动按钮之上,用途广泛。直观的菜单以及模拟输出和触发器使该设备成为一体化解决方案。


      1、提供多种不同测量模式的P-21验光仪

      P-21 验光仪的特性之一是大范围的测量模式:

        •CW:用于在选定的积分时间从 100 μs 到 6 s 测量连续的 DC 或 AC 信号。显示适用于已连接检测器的读数、测量单位和所选波长。选择手动或自动量程操作。

        •CW 剂量:以一秒的记录速率对测量值求和,并将该值显示为积分能量。剂量功能可以手动运行/停止或在预设剂量测量时间(基于从 1 秒或最大剂量水平开始的计时)带状态显示自动运行/停止。

        •具有模拟输出和触发功能的脉冲能量:选定时间跨度内单个或脉冲链的能量测量。

        •脉冲偏移:从 I-Effective 和 Pulse Energy 读数中减去预设值,例如环境光水平。用户选择“静态偏移”以减去一个常数值。 “连续偏移”在脉冲测量开始前减去实际测量值。

        •峰值/峰值或峰值最小值或最大值:这些模式允许使用选定的积分间隔(例如闪烁)分析信号稳定性。最小值、最大值或 pp 值与 CW 平均值一起显示。只能测量长于增益相关转换速率的信号。

        •I-有效发光强度:根据 Schmidt-Claussen 或 Blondel-Rey 方法评估闪光源(单次闪光)的有效发光强度。

        •CW offset:从 CW 读数中减去一个恒定的偏移值,例如环境光级别。

        •CW 最小值或最大值:测量期间获得的最小值或最大值读数与当前读数一起显示。

        •CW电平检查:将测得的CW值与存储的预设上下限值进行比较。

        •模拟输出:直接模拟放大器输出。

        •Ratio (relative (%), log (db), factor) : 测量参考值与实际测量值之间的比率,并显示为相对比率 (%)、log 比率/衰减(db 或 dBm)或比率因子。

        •参考:用于比率测量模式。可以使用所选单位(W、A 等)将值设置为 1,或将 CW 测量值或手动输入的值设置为 1。参考值 1.000 mW 可用于测量以 dBm 为单位的衰减。

        •保持:冻结当前显示的读数。

         •数据记录器:可以存储超过 12.000 个数据点,采样率为 0.1 秒至 9999.9 秒。

        •手动输入校准数据:用于单独输入校准修正系数。

        •默认初始化:将所有参数重置为出厂默认状态。


      2、令人信服的测量仪器功能(选择)

        •P-21用于现场服务的紧凑型精密仪器和适合实验室使用的功能组合。

        •多功能彩色触摸屏和直观的 3 按钮菜单操作(纯按钮、混合使用以及纯触摸使用允许所有功能)。

        •检测器篮中的校准数据端口便于更换检测器。

        •测量直流、交流、单脉冲和调制辐射。

        •100 µs 快速采样率。

        •可调积分时间从 100 µs 到 6 s。

        •检测器信号的宽动态范围从 0.1 pA 到 2 mA。

        •用于远程控制操作的 USB 接口(另外提供 RS232 和 RS485)。

        •通过 DSUB 和模拟输出触发输入/输出。

        •提供 S-P21 软件和 S-SDK-P21 软件开发套件。

        •适配器电缆可用于将 P-21(-5 连接器)与 P-9710 探测器(-2 连接器)一起使用。


      3、P-21光度计、辐射计、紫外线计、激光强度计应用的底座

      作为验光仪使用时,P-21 可以与所有提供的用于光度和辐射测量的检测头结合使用。插入的检测头决定光度或辐射测量尺寸以及测量的光谱范围。 Gigahertz-Optik 为各种测量任务提供范围广泛的检测头。验光仪的信号输入放大器提供非常宽的动态范围,以便将设备调整到具有各种灵敏度和光辐射强度的检测器。探测器头的校准数据保存在探测器头的校准数据插头中。


      4、简单安全的探测器更换

      将带有校准数据插头(-5 连接器,可能适用于 DSUB 的适配器)的检测头连接到 P-21 验光计上后,其校准数据和设备设置将自动应用。这可确保基本排除可能因更换测量头而导致的不当操作。


      5、脉冲光源的多用途设备和特殊版本

      P-2110 是一款多用途设备,具有针对多种测量优化的快速响应时间。 P-2120 版本基于所有放大器范围的固定 20 ms 响应时间,以便拉伸脉冲以获得更高的脉冲光源采样。


      6、远程操作和软件

      P-21 验光仪可以通过其 USB 接口连接到 PC。该设备可以通过 S-P21 用户软件进行全面控制。使用可选的 S-SDK-P21,可以对自己的软件进行编程或将设备集成到自己的软件中。随附的编程示例有助于入门。


二、P-21照度计的产品规格

常规
简短的介绍用于单独配置的高端光学计,如光度计、辐射计、紫外线辐射计、激光功率计等,可提供检测头。
主要特点直观的彩色触摸屏和符合人体工程学的设备外壳,适合移动使用或远程控制。提供可充电电池、USB 接口、触发器、模拟输出、用户软件和软件开发套件。
测量范围从 0.1 pA(噪声等效信号)到 2 mA 的宽动态电流测量范围。八个增益范围,手动或自动选择。以绝对单位表示的测量范围由检测头响应和校准给出。
典型应用移动使用或通过 USB 接口集成到自动过程中的测量设备。许多不同的检测头可以用于不同的应用。
校准校准和比较八个增益范围中每个范围内的电流响应度。
规格
展示带 LED 背光的大型彩色触摸屏,可以打开和关闭。
探测器接口ITT(-5 和 -4),可提供 9 针 DSUB 适配器
模拟输出信号放大器的输入电流和量程对应的输出电压。连接插头:DSUB
测量数量

安培(绝对校准),光测量单位取决于使用的检测头。作为百分比、对数和因数的比率

信号放大器与电压放大器串联的跨阻放大器。共有八个增益级别,可手动和自动选择测量范围。
CW积分时间100 微秒–  5.9999 秒
脉冲积分时间10 毫秒–  199.99 秒
偏移校正超出校正范围
参数调整远程或使用触摸屏。设置永久保存 (EEPROM)。
校准保存在检测器终端(EEPROM)中。支持光谱响应值的校准值表。两个波长点之间的插值也是可能的。也可以通过键盘手动输入校准值。
键盘3 个按钮 + 彩色触摸屏
信号放大器:8(2.000 mA 至 0.1 pA)手动或自动量程
P-2110
范围号范围(影音)范围最大限度。转换率(10% - 90%, 正常模式测量)转换率(10% - 90%,模拟输出的快速模式)增益误差 ± 失调误差(@ 20 °C,正常模式)增益 (A/V)模拟输出
01x10-3±2.000mA2 ms3 µs0.2% ± 0,001 mA1x10-3
11x10-4 ±200.0 µA2 ms 3 µs0.2% ± 0.1 µA1x10-4
21x10-5±20.00 µA3 ms 4 µs0.2% ± 0.01 µA1x10-5
31x10-6 ±2.000 µA3 ms4 µs0.2% ± 0.001 µA1x10-6
41x10-7±200.0 nA4 ms4 ms0.2% ± 0.1 nA1x10-7
51x10-8±20.00 nA4 ms4 ms0.2% ± 0.01 nA1x10-8
61x10-9±2.000 nA10 ms10 ms0.5% ± 2 pA1x10-9
71x10-10±200.0 pA10 ms10 ms0.5% ± 2 pA1x10-10
信号放大器:8(2.000 mA 至 0.1 pA)手动或自动量程
P-2120
范围号范围(影音)范围最大限度。转换率(10% - 90%, 正常模式测量)转换率(10% - 90%,模拟输出的快速模式)增益误差 ± 失调误差(@ 20 °C,正常模式)增益 (A/V)模拟输出
01x10-3±2.000mA 20 ms3 µs0.2% ± 0,001 mA1x10-3
11x10-4 ±200.0 µA20 ms3 µs0.2% ± 0.1 µA1x10-4
21x10-5±20.00 µA20 ms4 µs0.2% ± 0.01 µA1x10-5
31x10-6 ±2.000 µA20 ms4 µs0.2% ± 0.001 µA1x10-6
41x10-7±200.0 nA20 ms4 ms0.2% ± 0.1 nA1x10-7
51x10-8±20.00 nA20 ms4 ms0.2% ± 0.01 nA1x10-8
61x10-9±2.000 nA20 ms10 ms0.5% ± 2 pA1x10-9
71x10-10±200.0 pA20 ms10 ms0.5% ± 2 pA1x10-10


三、P-21照度计的可配置为

型号说明
VL-3701  用于测量 Lux [lx] 明视照度的检测头
VL-3702用于测量 Lux [lx] 明视照度的检测头。 B级,f1≤6%
RW-3701、RW-3702、RW-3703、RW-3704、RW-3705、RW-3708用于测量以 W/m² 为单位的辐照度的检测头
UV-3701用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:315-400nm (UV-A) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3702用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:280-315nm (UV-B) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3725用于测量空气消毒应用中 UV-C 254 nm 辐照度的检测器
UV-3727杀菌灯用紫外线检测器
UV-3726用于 UV-C LED 和低压汞杀菌灯的紫外线检测器
ISD-1.6-SP-Vxx用于脉冲激光二极管和 LED 的快速时间分辨 (ns) 辐射功率测量的检测器
ISD-1.6-Si用于 W 激光功率的积分球检测器
ISD-5-VL2π点光源光通量(lm)积分球检测器
ISD-5-Si用于 W 激光功率的积分球检测器
S-P21P-21 变体的应用软件。
S-SDK-P21P-21 变体的软件开发工具包。

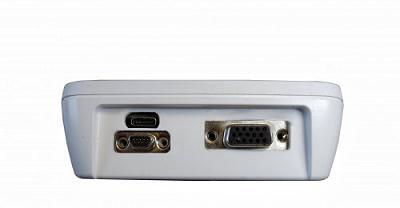

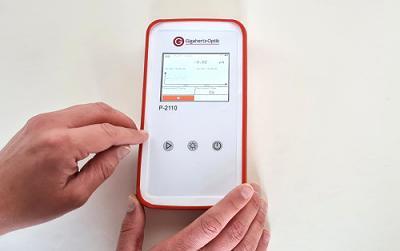

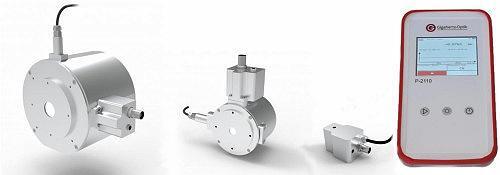

P-21 便携式验光仪P-21 验光仪结合 ISD-xxP-SP 系列P-21 提供触发输入、模拟输出、USB 等

                P-21 便携式验光仪                                                 P-21 验光仪结合 ISD-xxP-SP 系列                P-21 提供触发输入、模拟输出、USB 等

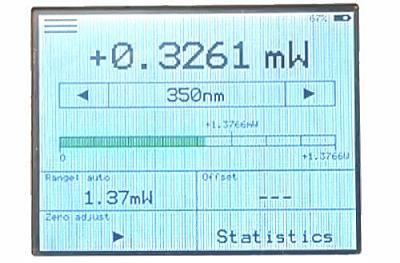

显示定时记录器显示范围视图

                        显示定时记录器                                                                  显示范围视图
