您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik UV-3701检测头/探测器
德国Gigahertz-Optik UV-3701检测头/探测器
详情说明

一、UV-3701检测头/探测器的产品特点

      UV-3701用于测量紫外线辐射辐照度的检测头,单位为 W/m²。特点:光谱响应度从315-400nm(UV-A),余弦视场,用于验光仪和放大器,校准证书。


二、UV-3701检测头/探测器的产品概述

      UV-3701 型号的光谱响应范围涵盖 315 nm 至 400 nm 的 UV-A 范围。


      1、通用紫外辐射测量探测器

      UV-37系列紫外辐射检测器主要用于在规定的多色辐射光谱范围内进行光谱宽带辐照度测量。滤光片用于塑造光电二极管对所需光谱带通的响应。计算机辅助光学滤光片设计可在指定的光谱扇区内产生最佳的宽带辐射响应。


      2、预老化组件

      UV-37探测器的所有光学和光电元件均经过紫外线辐射预老化处理,具有长时间稳定性。


      3、余弦视场

      UV-37探测器的扩散窗口影响探测器空间响应度的余弦F.O.V.特性。


      4、专为宽动态而设计

      UV-37 探测器专为低辐照度应用提供尽可能高的辐照度灵敏度而设计。然而,光电二极管的宽范围线性度与千兆赫兹-Optik 验光仪的宽动态信号范围放大器相结合,使 UV-37 系列探测器也可用于高辐照度的应用。上限仅受检测器最大工作电流及其指定工作温度的限制。


      5、紧凑型外壳

      UV-37 系列辐照度检测仪采用直径为 37 mm 的紧凑型黑色阳极氧化铝外壳。扩散器周围的阴影环支持广角余弦响应。侧面的 M6 螺纹安装孔允许将探测器固定到位。37 型标准外壳允许使用 SRT-M45/37-B 适配器连接其他 SRT-M37 型附件,以进行辐射或强度测量。


      7、可追溯的校准

      以W/m²和/或W/cm²为单位的辐照度校准以及探测器的相对光谱响应度在Gigahertz-Optik的校准实验室进行。除了使用光谱宽带参考灯进行常规校准外,还可以选择使用单色或定制型参考灯进行替代校准。校准及其可追溯性在每个探测器随附的校准证书中得到确认。

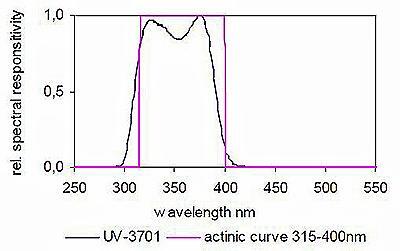

UV-3701 UV-A 探测器典型光谱响应度

UV-3701 UV-A 探测器典型光谱响应度

三、UV-3701检测头/探测器的产品规格

事项描述事项描述
光谱响应度UV-A 315-400 nm典型响应性4 nA/(W/m²)
最大信号电流100 µA输入光学器件11 mm Ø 扩散器窗口
输入光学器件Cosine F.O.V.37 mm Ø, 32 mm height
安装侧 M6 螺纹孔连接器同轴电缆 2 m 长,带 BNC (-1)、校准参数 (-2) 或 ITT (-4) 连接器
温度范围5 - 40 °C最小信号电流取决于验光仪
校准校准UV-3701探测器的光谱辐照度灵敏度,单位为A/(W/m²)和A/(W/cm²)。以 10 nm 的步长校准从 315 nm 到 400 nm 的相对光谱灵敏度,采样点在 365 nm 处绝对缩放。校准证书。

四、UV-3701检测头/探测器可配置

产品型号产品描述产品型号产品描述
P-9710用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪X1-1四通道USB验光仪,分别为电流放大器,设计用于移动用途的光度和辐射检测器
X1-RM3HE外壳中的验光仪,用于19“机架X1-PCBCL分别是验光仪 电流放大器模块,具有 4 个输入通道和 7 个增益范围
P-2000双通道验光仪P-98018通道高级电流放大器/验光仪
P-9802带多达 24 个测量头的实验室用电流放大器(光度计TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)
P-9202-4快速响应时间互阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器
