您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik X1-PCBCL光度计和电流放大器模块
德国Gigahertz-Optik X1-PCBCL光度计和电流放大器模块
详情说明

一、X1-PCBCL光度计和电流放大器模块的产品特点

      具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块:

        •X1 验光仪可作为带外壳的印刷电路板提供,适用于不需要键盘或显示器的应用;

        •四个信号输入可与吉兆赫-Optk的所有测量探测器连接。


二、X1-PCBCL光度计和电流放大器模块的产品概述

      1、系统集成仪

      X1-PCB 是 X1 的电子板变体,仅用于远程控制,无需显示。


      2、USB 供电

      在远程控制操作中,X11 通过 USB 或 RS232 接口(特殊适配器电缆)供电。


      3、四通道仪表

      所有 X1s 的独特之处在于它们能够操作多达四个光电二极管的多单元探测器头,并通过 USB 或 RS232 接口显示或读出所有四个信号。


      4、多用途测光仪

      所有 X1 都可以与大多数 Gigahertz-Optik 单池或多池光检测器头结合使用,用于辐射测量、光度测量和色度测量的广泛应用。

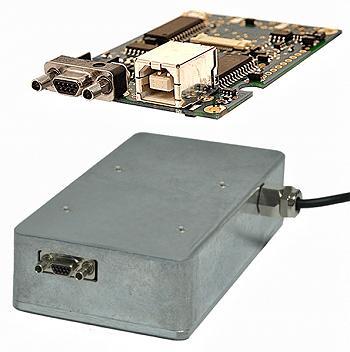

用于系统集成的 X1-PCB、X1-PCBCL

用于系统集成的 X1-PCB、X1-PCBCL

三、X1-PCBCL光度计和电流放大器模块的产品规格

事项描述事项描述
电源由 USB 接口或 RS232 供电,带外部 +5 VDC,带适配器电缆。探测器接口9 针 MDSM9 插座,4 路输入(USB V1.1 或 RS232,取决于型号)。
CW 积分时间1 毫秒 - 1 秒采样率内部侧速率 ADC 250 μs
偏移校正校正范围超越参数调整远程控制,设置值永久存储(EEPROM)
校准信息最多 256 个数据集存储在 Eeprom 中温度范围

操作: (5 至 40) °C

储存: (-10 至 50) °C

湿度<80%,无冷凝

信息建议定期重新校准电流校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下,辐射计的故障电流在低测量电流下是可能的,应该考虑到这一点。
测量范围
7 个(200 μA 至 0.1 pA)手动或自动范围,可由用户设置。默认设置取决于客户特定的配置。
最大范围压摆率(10 - 90)%分辨率±校准不确定度 *)(在24°C时)允许的探测器容量典型线性误差典型温度系数
200.0 µA ***) 3 ms±0.1 µA ± 0.3%2 nF< ±0.5%< ±0.03%/°C
2.000 µA3 ms±0.001 µA ± 0.3%2 nF< ±0.2%< ±0.03%/°C
200.0 nA3 ms±0.1 nA ± 0.3%10 nF< ±0.2%< ±0.03%/°C
20.00 nA3 ms±0.01 nA ± 0.3%10 nF< ±0.2%< ±0.03%/°C
2.000 nA30 ms±0.001 nA ± 0.4%10 nF< ±0.3%< ±0.1%/°C
200.0 pA30 ms±0.1 pA ± 0.4%±Bias current (max.1,0pA) **) 10 nF< ±0.6% ****)< ±0.3%/°C

*) 测量不确定度通常低于校准不确定度,但也必须考虑。在非常低的电流下,建议对测量不确定度分析进行详细检查,因为在这种情况下,测量不确定度可能占主导地位。

**) 内部调零可降低偏置电流。最大零点调整偏置电流 = ±0,2pA。

) 仅适用于具有 7 个测量范围的仪器版本。

) 适用于高于 10pA 的电流。


四、X1-PCBCL光度计和电流放大器模块可配置

产品型号产品描述产品型号产品描述
VL-3701VL-3704用于测量照度的探测器头,以勒克斯为单位 [lx]。VL-3702

用于测量照度的探测器头,单位为勒克斯[lx]。B 类,f1 ≤ 6 %。

VL-3705用于测量 Lux [lx] 暗光照度的检测头。PD-9310A用于测量 Lux [lx] 明视照度的高灵敏度检测头。特性:f1 ≤ 3 %,2.8nA/lx,20mm 漫射器,用于验光计和放大器,校准证书。
PD-9310B用于测量 Lux [lx] 明视照度的高灵敏度检测头。特性:f1 ≤ 6 %,2.8nA/lx,20mm 漫射器,用于验光计和放大器,校准。PD-9310B-N灵敏度非常高的探测器头,用于测量照度(勒克斯 [lx])。 特点:f1 ≤ 3 %, 28nA/lx, 无扩散器, 用于验光表和放大器, 校准。
VL-1101 + UMPA-0.5-11-RD 探测器头模块探测器头,用于测量照度(勒克斯 [lx])。 特点:UMPA适配器,用于积分球,用于验光仪和放大器,校准证书。VL-3701 with SRT-M37-L探测器头,用于测量明视照度(以lx为单位)和亮度(以cd/m²为单位)。
PD-9310 with SRT-M37-L高灵敏度探测器头,用于测量明视亮度(以cd/m²为单位)。 特点:前透镜可视1°,2°,5°或10°视角,用于验光表和放大器,校准证书。VL-1101 带 VL-11 安装座的光度检测头。特点:模块化检测器,与积分球、前透镜等一起使用。与验光仪和信号放大器一起使用。
PD-9304用于激光功率、照度和 400-1100 nm 辐射度的通用检测头。特性:具有 1 cm²、可更换滤波器和余弦扩散器的硅光电二极管,用于验光计和信号放大器。RW-3701RW-3702RW-3703RW-3704RW-3705RW-3708用于测量以 W/m² 为单位的辐照度的检测头。
UV-3701用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:315-400nm (UV-A) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。UV-3702用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:280-315nm (UV-B) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3703用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:200/250-280nm (UV-C) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。UV-3710用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:320-400nm (UV-A) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3711用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:280-320nm (UV-B) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。UV-3716用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:305-400nm (UV-A) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3717用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特性:315-400nm (UV-A) 的光谱响应度,> 400 nm 辐射的低串扰,余弦视场,用于验光计和放大器,校准证书。UV-3719用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:250-400nm (UV) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3720用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:240-320nm (UV) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。UV-3718用于测量以 W/m² 为单位的 UV-C 254nm 辐射的高辐照度的检测头。
RCH-102用于硬质纤维 UVA 和蓝光固化过程中高强度照射的检测头。PD-11系列带有 DP-11 安装座的探测器头。
UV-3706用于测量胆红素光疗中辐照度 W/m² 的探测器头。特点:胆红素光化反应,余弦视场,与验光仪一起使用,校准证书。UV-3711-308

用于测量 308nm 准分子激光器辐照度的检测头,单位为 W/m²。特点:平坦的光谱响应度在 308nm 附近。余弦视场、剂量测量与 P-9710-2 验光仪结合使用、校准证书。

UV-3709用于蓝光危害测量的检测器。特点:单细胞检测器,BLH 光化辐照度,配合验光仪使用,校准证书。UV-3725用于测量空气消毒应用中 UV-C 254 nm 辐照度的检测器。
RW-37 with SRT-M37-L用于测量以 W/m² 为单位的辐照度和以 W/(m²sr) 为单位的辐射度的探测器头。S-SDK-X20X20 变体(X1 和 HCT99)的软件开发工具包。
S-X1X1 变体的应用软件。


五、X1-PCBCL光度计和电流放大器模块的同类产品

产品型号产品描述
X1-RM用于19英寸机架的3HE外壳中的光度计
X1-1四通道 USB 光度计,分别为电流放大器,专为移动使用的光度和辐射检测器而设计。
P-21用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计。
