德国Gigahertz-Optik VL-3701 与 SRT-M37-L探测器
详情说明

一、VL-3701 与 SRT-M37-L概述

     1、照度和亮度测量

       VL-3701 是一款用于精确测量 Lux 照度的检测器。使用 SRT-M37-L 系列前镜头适配器可以增强其应用潜力,以测量以 cd/m² 为单位的亮度。由于测量场聚焦是不可能的,这种组合主要适用于广泛的照明领域,例如灯箱。


     2、易于设置

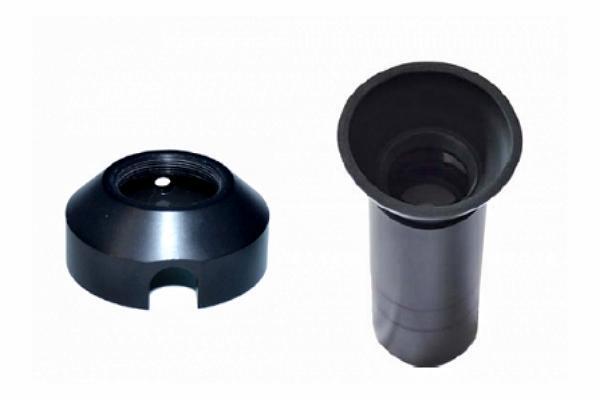

       为了将 SRT-M37L 镜头适配器固定到 VL-3701 测量头上,需要 SRT-M45/37 适配器。使用侧面螺钉将其连接到测量头上。为了安全安装,锁紧螺钉固定在测量头上的 V 形螺母中。然后可以简单地拧入镜头适配器。SRT-M45/37B 适配器的侧面有一个 M6 和一个 (1/4”-20 BSW) 三脚架螺丝,用于安装到三脚架和其他设备上。


     3、1° 至 5° 视场角

       特此提供具有 1°、2° 和 5° FOV 角度的镜头适配器。


     4、可追溯的校准

       亮度响应度校准可由 Gigahertz-Optik 的光学测量校准实验室执行。校准由校准证书验证。


二、VL-3701 与 SRT-M37-L的特点

       用于测量以 lx 为单位的明视照度和以 cd/m² 为单位的亮度的检测头:

        • 视角为 1°、2° 或 5° 的前置镜头;

        •用于验光计和放大器;

        •校准证书。


三、VL-3701 与 SRT-M37-L检测头产品规格

典型响应性:VL-3701 与 SRT-M37L-1
Field-of-Viev
典型亮度响应度 1.2 pA/(cd/m²)
VL-3701 与 SRT-M37L-2
Field-of-Viev
典型亮度响应度5 pA/(cd/m²)
VL-3701 与 SRT-M37L-5
Field-of-View
典型亮度响应度30 pA/(cd/m²)


测量范围
版本最小值(0.1 pA 非)最大值 (200 μA)最大 (1 mA)单位
VL-3701 与 SRT-M37L-1 (1°)8.33E-021.67E+088.33E+08cd/m²
VL-3701 与 SRT-M37L-1 (2°)2.00E-024.00E+072.00E+08cd/m²
VL-3701 与 SRT-M37L-1 (5°)3.33E-036.67E+063.33E+07cd/m²


其它
最大信号电流1毫安
透镜直径22.4 毫米
电缆长度0 /
温度范围(5 - 40) °C
插头类型-1、-2 或 -4
选项
SRT-M45/37B需要将SRT-M37L镜头适配器安装到探测器头VL-3701
SRT-M37Z-01由弹性橡胶制成的环境光鲥鱼,与SRT-M37L前镜头适配器一起使用。也推荐用于接触式测量。



四、VL-3701 与 SRT-M37-L可配置

产品型号产品描述产品型号产品描述
P-9710用于测量连续波、单脉冲和调制辐射的高端光学计X1-1四通道 USB 光度计,分别为电流放大器,专为移动使用的光度和辐射检测器而设计
X1-RM3HE 外壳中的验光计,用于 19” 机架X1-PCBCL具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块
P-2000双通道验光仪P-98018 通道高级电流放大器/光度计
P-9802带多达 24 个测量头的实验室用电流放大器(光度计)TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)
P-9202-4快速响应时间互阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器P-21用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计


五、VL-3701 与 SRT-M37-L的同类产品

产品型号产品描述
LDM-9810探测器头,用于测量明视光斑亮度(以cd/m²为单位)。特点:可选择20',1°和6°视角,取景器,可聚焦消色差透镜,用于验光表和放大器,校准证书。
LDM-9901检测头,用于测量明视光斑亮度(以cd/m²为单位)
LDM-C50带集成摄像头的BTS2048系列的光谱辐射光学元件。可聚焦消色差物镜,适用于BTS2048系列。可以进行不同的孔径和测量距离,包括校准。





前镜头适配器 vor VL-37 探测器头
