您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik LDM-C50光谱辐射度光学镜头
德国Gigahertz-Optik LDM-C50光谱辐射度光学镜头
详情说明

一、LDM-C50光学镜头/带集成摄像头的光谱辐射光学元件的产品特点

      LDM-C50带集成摄像头的BTS2048系列的光谱辐射光学元件。可聚焦消色差物镜,适用于BTS2048系列。可以进行不同的孔径和测量距离,包括校准。

        •基于蔡司物镜(f1.4)的光谱辐射光学器件;

        •可追溯的光谱辐射校准;

        •与BTS2048系列兼容;

        •集成摄像头,便于对准。

LDM-C50 与 BTS2048-VL-2-TEC

LDM-C50 与 BTS2048-VL-2-TEC


二、LDM-C50光学镜头/带集成摄像头的光谱辐射光学元件的产品概述

      1、精密光谱辐射光学

      对于光谱辐射度的测量,千兆赫光学有限公司提供可与BTS2048系列结合使用的LDM-C50入口光学器件。它提供了一个用于对准目的的相机。这一切都是在小巧且非常易于使用的LDM-C50系统中实现的。


      2、可调测量距离、孔径等

      集成摄像头使操作员可以轻松对准被测设备。每个设置都可以校准,相应的校准保存在BTS2048设备中。借助S-BTS2048等软件,可操作性也非常直观。我们目前支持从 360 nm 到 1000 nm 的光谱范围。(通常可提供具有不同焦距、光谱范围等的不同F接口物镜。请联系我们以获取更多信息。


      3、高质量可聚焦物镜

      LDM-C50基于高质量蔡司物镜(f1.4)色度校正透镜。测量距离范围从0.45m到无限远。相机图像由高质量的分束器拍摄。


      4、可追溯的校准

      光谱辐射率的校准由 Gigahertz-Optik 的光学测量校准实验室执行。校准证书中提供的详细信息符合 ISO 17025 规范的规定。

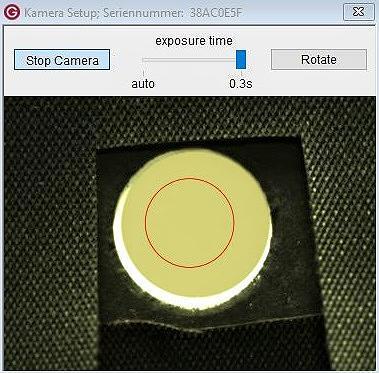

集成摄像头允许根据测量位置轻松调整光谱测量场 (FOV)

集成摄像头允许根据测量位置轻松调整光谱测量场 (FOV)。在这个例子中,视野被定位在一个小孔径上。视野显示在 S-BTS2048 用户软件中。


三、LDM-C50光学镜头/带集成摄像头的光谱辐射光学元件的产品规格

事项描述事项描述
简短描述用于BTS2048系列设备的带集成摄像头的辐射光学器件,用于测量光谱辐射度/亮度、光谱、色度和显色指数等。主要特点用于测量具有 1° (18 mrad) 视场的光谱辐射的光学器件。高端光谱辐射计、定位相机等
测量范围40 mcd/m² to 5.5 Gcd/m², 360 nm to 830 nm。可选测量范围可达 1000 nm。校准光谱辐射度(光谱传感器)和亮度(光电二极管)的工厂校准。可追溯到国际校准标准。
典型应用显示器的光谱辐射度测量、辐射分布等光学特性50 mm / f1.4蔡司物镜,带F卡口和以下光圈设置(光圈)f1.4至f16。它是一种色彩校正的高质量物镜,可对焦从0.45米到无限远。集成了用于相机的分束器。
视场

FOV光谱传感器:9 mm @0.5 m 距离 ~ 18 mrad≅ 1°(使用不同的光圈可提供不同的光斑尺寸)

HFOV 摄像机(水平视场):37 毫米 @0.5 米距离 ~ 74 毫拉德 ≅ 4.2°

(通常可提供具有不同焦距、光谱范围等的不同F接口物镜。请联系我们以获取更多信息。

像素数相机: 1448 x 1082测量范围

典型白光 LED 的光谱传感器:40 mcd/m² 至 5.5 Gcd/m² *

* 最小 500/1 S/N,满量程控制时最大值。 照射时间很短,以避免热损伤

连接器USB 3 微型 B 直接连接到 PC 或 USB 集线器温度范围受测量设备BTS2048限制
安装

辐射光学元件固定在BTS2048上,并提供M6和三脚架插座。物镜由f型安装座安装。

光谱响应度

LDM-C50 带 BTS2048-VL-TEC (360 nm 至 830 nm,OD0 标准至 OD2,最高 1000 nm 可选):

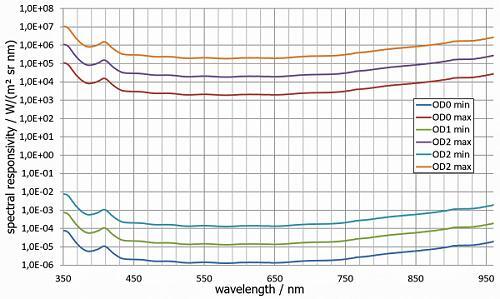

LDM-C50 带 BTS2048-VL-TEC的光谱响应度(360 nm 至 830 nm,OD0 标准至 OD2,最高 1000 nm 可选)

LDM-C50 带 BTS2048-VL-2-TEC (提供 360 nm 至 830 nm,可选 OoR、OD1 和高达 1000 nm 的波长):

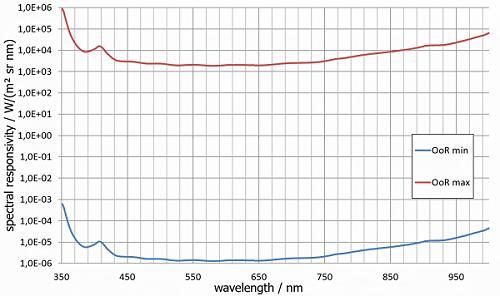

LDM-C50 带 BTS2048-VL-2-TEC的光谱响应度(提供 360 nm 至 830 nm,可选 OoR、OD1 和高达 1000 nm 的波长)

信息:孔径 f1.4 和 FOV = 1°(分别 = 9 mm @ 0.5m)


四、LDM-C50光学镜头/带集成摄像头的光谱辐射光学元件可配置

产品型号产品描述产品型号产品描述
BTS2048-VL-TEC多功能温控高速和高质量 LED 光谱仪BTS2048-VL多功能超高速和高品质 LED 光谱仪
BTS2048-BS蓝色激光辐射光谱仪BTS2048-UVVISNIR深紫外到近红外高端光谱仪


五、LDM-C50光学镜头/带集成摄像头的光谱辐射光学元件的同类产品

产品型号产品描述
LDM-1901光生物学风险组分类(光谱或积分测量)
