德国Gigahertz-Optik BTS2048-UV紧凑型光谱辐射计
详情说明

一、BTS2048-UV紫外线光谱仪/光谱辐射计的产品特点

      BTS2048-UV使用这款高质量的紧凑型光谱辐射计在紫外线下测量

        •高杂散光减少(BTS2048-UV-S 的减少过滤器版本);

        •超快速接口和电子快门;

        •高光学分辨率;

        •适用于所有类型的测量任务(UV LED、氘灯、钨灯到太阳辐射);

        •高杂散光减少有助于将精确校准转化为精确测量。


二、BTS2048-UV紫外线光谱仪/光谱辐射计产品概述

      1、紫外 CCD 光谱仪与宽带 CCD 光谱仪

      传统CCD探测器的光谱响应度通常在200 nm至430 nm范围内。通常,CCD探测器的这种宽光谱响应范围被称为光谱辐射计的响应范围。然而,这没有考虑色散光栅的光谱响应函数,这进一步降低了检测器在紫外光谱中的响应度。这导致紫外测量信号出现显著误差,主要是通过长波杂散光。宽带光谱仪的光谱分辨率通常不足以保证对窄带紫外LED等产品的精确测量。


      专为紫外辐射设计的CCD光谱辐射计具有有限的光谱范围,并且允许非常高的光栅效率和非常高的光谱分辨率。此外,滤光片还可用于显着减少杂散光。


      2、BTS2048-紫外辐射紫外CCD光谱辐射计

      BTS2048-UV 满足高端紫外二极管阵列光谱辐射计的所有要求,尽管采用尖端技术,但价格极具吸引力。


      BiTec 传感器的一个独特功能是它结合了背薄型 CCD 光谱仪和硅光电二极管,可提供高线性度水平,从而实现极快的测量速度 (见 关于 BiTec 传感器的技术文章).带热电冷却的全线性化 2048 像素 CCD 探测器具有 2 μs 至 60 s 的积分时间,可提供非常宽的动态范围。这样可以在很宽的强度范围内精确测量UV LED。该设计在 190 nm 至 430 nm 的整个光谱测量范围内提供 0.8 nm 的高光学分辨率。光谱仪还配备了两个滤光片,用于自动低杂散光测量(sEE也是我们的 关于光谱辐射计杂散光减少的技术文章).对于存在其他光源的宽带紫外灯和紫外LED来说,这种测量是必要的。BiTec 检波器中的极高线性度 SiC 光电二极管用于 CCD 的线性化或用作参考检波器。SiC光电二极管的辐射响应度功能使其能够独立于CCD使用。辐射精度可以使用相应的光谱数据自动校正。因此,该设备可用于对非常微弱的信号进行快速测量,这使得 BTS20418-UV 非常适合集成在 测角仪.尽管尺寸紧凑(103 mm x 107 mm x 52 mm – 长 x 宽 x 高),BTS2048-UV 光谱辐射计具有一个遥控滤光片轮,带有两个滤光片和一个用于暗测量的快门。


      3、精确的光谱辐射测量(低杂散光)

      为了促进CCD传感器动态范围的最佳使用,并克服UV范围内大多数阵列规格辐射计的问题,遥控滤光轮(开式,闭式,滤光片)位于光束路径中。该滤光片与智能测量和杂散光校正程序相结合,可实现 BTS2048-UV 的高质量测量。


      BTS2048-UV 针对其他紫外线源的一般测量进行了优化。Gigahertz-Optik的杂散光校准技术与其他智能测量程序相结合,可实现卓越的杂散光抑制。 另请参阅我们关于光谱辐射计杂散光减少的技术文章.可根据要求提供BTS2048-UV附加杂散光校正矩阵的校准。


      4、绝对辐照度的绝对校准低至 200 nm!

      多年的经验和设备齐全的DAkkS校准实验室(D-K-15047-01-00)使千兆赫兹光学能够提供低至200 nm的可追溯校准。这拓宽了 BTS2048-UV 和 UV-C-LED 的应用范围。对于短波光谱范围,Gigahertz-Optik GmbH 实施了基于氘灯的特殊校准策略。


      5、用于前端和后端 LED 测试测量

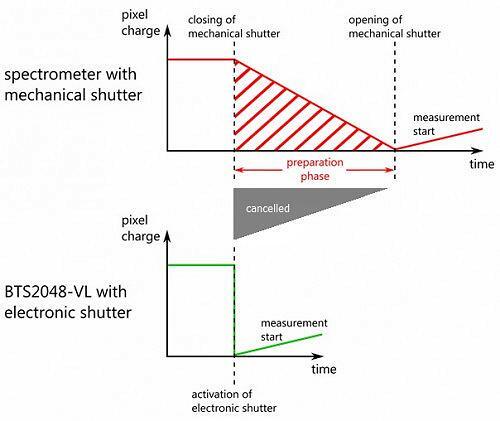

      BTS2048-UV 非常适合测试工业应用中的紫外线前端和后端 LED。其CCD探测器集成了触发测量之前所有像素的电子调零功能(电子快门)。当测试LED在脉冲电流模式下运行时,电子快门和测量触发可以通过触发端口与电源同步。强大的微处理器只需 7 毫秒即可通过快速 LAN 接口将完整的数据集传输到系统计算机。


      6、直接安装而不是使用光导

      BTS2048-UV紫外光谱辐射计具有扩散器窗口,因此可用于测量紫外辐照度,包括光谱和峰值波长,无需任何其他附件组件。通过扩散器窗口,BTS2048-UV 还可以直接安装在积分球、辐射透镜和测角仪等附件上,以测量辐射功率、辐射度和辐射分布。


      7、用户软件和开发人员软件

      标准 S-BTS2048 用户软件具有可定制的用户界面,并提供大量显示和功能模块,当使用技嘉赫兹光学有限公司的相应附件组件配置 BTS2048-UV 时,可以激活这些模块。这 S-SDK-BTS2048 提供开发人员软件,用于将BTS2048-UV集成到客户自己的软件中。


      8、校准

      光度测量设备的一个基本质量特征是其精确和可追溯的校准。BTS2048-UV由千兆赫的校准 ISO/IEC 17025 校准实验室 已获得DAkkS(D-K-15047-01-00)的认可 光谱响应度 和 光谱辐照度 符合 ISO/IEC 17025 标准。校准还包括相应的附件组件。每个设备都随附各自的校准证书。


三、BTS2048-UV紫外线光谱仪/光谱辐射计产品规格

事项简述事项简述
简短的介绍紫外优化 TE 冷却 CCD 光谱仪具有宽动态范围,适用于 CW 和辐照度、光谱和峰值波长的短期测量。其他参数的配件。 主要特点紧凑型设备。带有背照式 TE 冷却 CCD(2048 像素,0.8 nm 光学分辨率,电子快门)和 SiC 光电二极管的 BiTec 探测器。光带宽校正 (CIE214)。带快门和边缘滤镜的滤镜轮。带散光窗的输入镜头。余弦视野。
测量范围

光谱:3E-5 W/(m²nm) 至 3E4 W/(m²nm) @325nm。响应度从 190 nm 到 430 nm。

积分:2E5 W/m² 到 5E-3 W/m² 的噪音等效水平

典型应用用于设计应用的 CCD 光谱仪。用于前端和后端 LED 测试的测试系统集成模块。
校准工厂校准。可溯源至国际校准标准典型应用用于光谱辐照度、红斑等的照度计
测量数量光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、峰值波长、中心波长、质心波长、红斑。选配积分球:附加光谱辐射功率(W/nm)和辐射功率(W)输入光学漫射器,余弦校正视场 (f2 ≤ 3 %)
滤镜轮4 个位置(打开、关闭、光学过滤器)。用于远程暗电流测量和杂散光减少。BiTec可以使用二极管和阵列进行并行测量,从而通过二极管对阵列进行线性校正,并通过 a*(s z ( λ )) 和 F*(s z ( λ ))在线校正二极管的光谱失配。
校准不确定度:光谱辐照度
λu(k=2)λu(k=2)
(200 - 239) nm± 9 %(240 - 339) nm± 6.8 %
(340 - 359) nm± 5 %(360 - 399) nm± 4.3 %
(400 - 430) nm± 4 %

光谱检测器
事项描述事项描述
积分时间2 μs - 60 s        *1光谱范围(190 - 430) nm
光带宽0.8 nm像素分辨率~0.13 nm/Pixel
像素数2048芯片高灵敏度背照式 CCD 芯片,一级冷却 (1TEC)
模数转换器16 位(25 ns 指令周期时间)峰值波长± 0.05 nm
带通校正支持数学在线带通校正线性度完全线性化芯片 >99.6%
杂散光Out of Bound method < 1E-4           *3基线噪声5 cts     *4
信噪比5000        *5动态范围>9 级
光谱响应度(3E-5 - 3E4) W/(m²nm) @325nm        *6*7

典型测量时间卤素灯的 W/m² (250 - 400) nm
14,4 秒
10440 毫秒
10044 毫秒
积分探测器
筛选

对从 220 nm 到 360 nm 的矩形函数的响应度进行数学调整(SMCF 使用测量的光谱数据对辐射函数进行在线校正)。*

* 二极管的光谱响应不对应于矩形函数(光学滤波器不可能)。当测量光谱偏离积分检测器校准光谱的光源时(UV LED,峰值在 405 nm),使用 SMCF 校正测量结果。这种校正的不确定性取决于测量光谱的质量(噪声)和校正因子(光谱范围)的大小。

测量时间(0.1 - 6000) 毫秒测量范围七 (7) 个测量范围,具有超越偏移校正
校准辐照度 ± 6 % * 10测量范围(5E-3  -  2E5)  W/m²       *11
图表

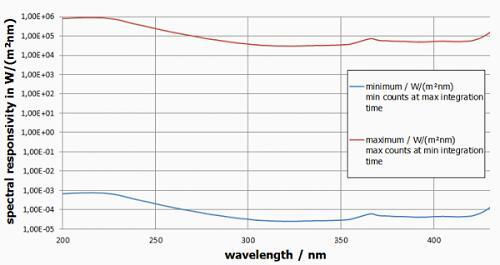

光谱响应度光谱响应度

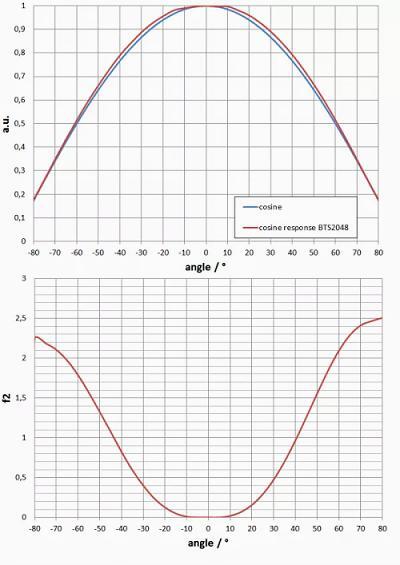

f2 (directional response/cosine error)f2(方向响应/余弦误差
其它
微处理器32bit器件控制,16bit CCD阵列控制,8bit光电二极管控制接口USB V2.0、以太网(LAN UDP协议)、RS232、RS485

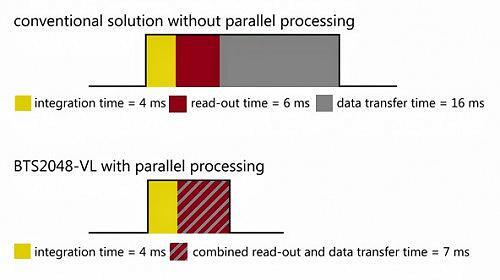

数据传输2048 浮点数组值的标准通过以太网 7 毫秒,通过 USB 2.0 140 毫秒输入接口2x (0 - 25) VDC, 1x optocoupler isolated 5 V / 5 mA
输出接口2x open collector, max. 25 V, max. 500 mA扳机包含触发输入(不同选项、上升/下降沿、延迟等)
软件

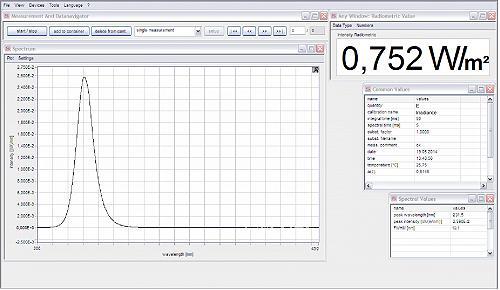

用户软件 S-BTS2048

可选的软件开发套件 S-SDK-BTS2048,用于基于 C、C++、C# 或 LabView 中.dll的用户软件设置。

电源

带电源:直流输入 5V (±10 %),700 mA

带 USB 总线 (500mA) *8

尺寸103 毫米 x 107 毫米 x 52 毫米 (长 x 宽 x 高)重量500 克
安装

三脚架和M6螺纹;

前适配器 UMPA-1.0-HL,用于积分球端口框架 UMPF-1.0-HL

温度范围

储存: (-10 至 50) °C

操作: (10 至 30) °C *9

信息

*1 建议每改变一次积分时间就进行一次新的暗信号测量。

*2典型值,主波长的不确定性取决于LED的光谱分布。

*3 典型值,在冷白宽带LED的峰值左侧100nm处测量,有深蓝LED的峰值。

*4 *5 典型值,在4ms的测量时间和阵列的满刻度控制下,在没有平均化的情况下测量。平均化的结果是信噪比的二次方上升。即基础噪声的二次下降,例如,平均到100倍,信噪比提高10倍。

*6 最小500/1信噪比。满刻度控制时最大。

*7 只允许在短时间内进行辐照,以避免热损伤。

*8 在USB连接期间,由于电流供应有限,并非所有的功能都可用,例如没有以太网和TEC冷却。

*9 设备需要在大约25分钟内实现温度稳定。如果在预热阶段进行测量,或者在不同的温度下进行测量,暗信号的测量需要在大约25分钟内完成。如果在热身阶段进行测量,或者在不同的温度下进行测量,每次测量都需要进行暗信号测量。

*10 通过氘灯进行(Z)校正。

*11 通过氘灯的光谱功率分布,只允许在短时间内进行最大辐射,以避免热损伤。


四、BTS2048-UV紫外线光谱仪/光谱辐射计可配置

型号简述
S-SDK-BTS2048BTS2048 变体的软件开发套件。
GB-GD-360-RB40用于测量 2π 源的测角仪

五、BTS2048-UV紫外线光谱仪/光谱辐射计的同类产品

型号简述
BTS2048-UV-S使用这款高质量的紧凑型光谱辐射计在紫外线下测量
GB-GD-360-RB40-2-BTS2048-UV为紫外线消毒灯提供高光谱杂散光抑制
BTS2048 系列紧凑型光谱辐射计,具有出色的光学性能和 BiTec 技术,可在实验室和现场使用中进行精确测量。


用于BTS2048-UV的S-BTS2048软件             以太网接口缩短数据传输时间

用于BTS2048-UV的S-BTS2048软件                             以太网接口缩短数据传输时间

电子快门缩短测量时间

电子快门缩短测量时间
