您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik GB-GD-360-RB40-2紫外测角仪
德国Gigahertz-Optik GB-GD-360-RB40-2紫外测角仪
详情说明

一、GB-GD-360-RB40-2-BTS2048-UV紫外测角仪/光谱仪的产品特点

      GB-GD-360-RB40-2-BTS2048-UV测角仪为紫外线消毒灯提供高光谱杂散光抑制:

        •具有“类似双单色器”杂散光减少功能的高端 UV CCD 光谱仪;

        •紧凑型测角仪;

        •可调测量距离可达 2000 毫米。

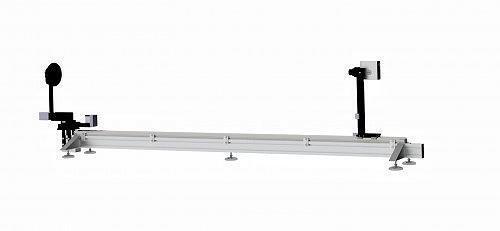

BTS2048-UV光谱仪配GB-GD-360-RB40-2测角仪

BTS2048-UV光谱仪配GB-GD-360-RB40-2测角仪

二、GB-GD-360-RB40-2-BTS2048-UV紫外测角仪/光谱仪的产品概述

      1、测量紫外光源的辐射强度分布

      辐射强度分布是用来规定灯具的定向辐射特性和计算辐射功率的方法。特别是由于 Corona/Covid-19 紫外线消毒灯非常重要。由于这些光源需要满足特定的方向特性,因此通常需要对单个 UV LED 进行测量。该产品非常适合此类光源,特别是由于其高光谱杂散光抑制。测量数据以极坐标图和 3D 图形表示,并以标准格式输出,例如 IES、EULUMDAT、Excel 等。


      2、BTS2048-紫外光谱仪

      高品质的 BTS2048-紫外线 基于CCD的光谱辐射计是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一,可在许多应用中直接集成系统,而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散窗口具有余弦校正视野和杂散光支持。其令人印象深刻的宽动态范围使其成为测量具有独特边缘轮廓的聚光灯的理想选择。

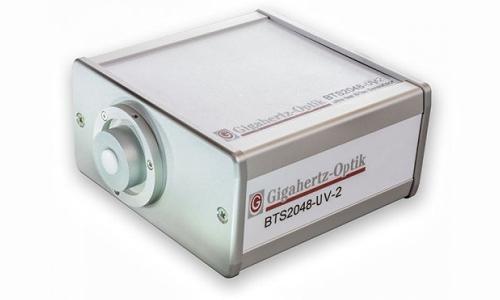

BTS2048-UV 带 BiTec 检测器

BTS2048-UV 带 BiTec 检测器,用于测角应用中的快速测量序列

      3、使用 GB-GD-360-RB40-2 测角仪增强 BTS2048-UV

      BTS2048-UV光谱辐射计可与GB-GD-360-RB40-2测角仪结合使用,测量辐射强度分布。与大多数传统光谱辐射计不同,BTS2048-UV 的 BiTec 传感器可以执行低光谱杂散光测量,这在 UV 中具有特殊意义,也是一项具有挑战性的任务。 GB-GD-360-RB40-2 测角仪便于校准测试灯以进行两个自由度的测量。使用步进电机驱动器远程控制旋转运动。转盘有一个 M4 孔型,用于测试灯的通用连接。四个迷你插座允许进行四端子电气连接。转盘可实现 5 毫米冲程的微调和 100 毫米冲程的粗调,以便在测角轴上对齐测试灯。 集成了一个可拆卸的挡块,以帮助测试灯在测角轴上对齐。设备与测试灯之间的距离可在 100 mm 到 2000 mm 之间变化。选择短距离测量低强度的单个 LED。较长的距离更适合测量扩展的LED阵列和LED灯。导向滑块上的导轨通过稳定的底座进行加固。


      4、软件

      S-BTS2048用户软件支持测角仪的操作和测量值的显示。它可用于创建测量序列以及配置不同的设置。测量数据可以导出为标准格式,如 IES、EULUMDAT、ASCII 和 Excel。除了以3D和极坐标图显示发光强度分布外,该软件还可用于计算光通量以及显示光谱,颜色值等。

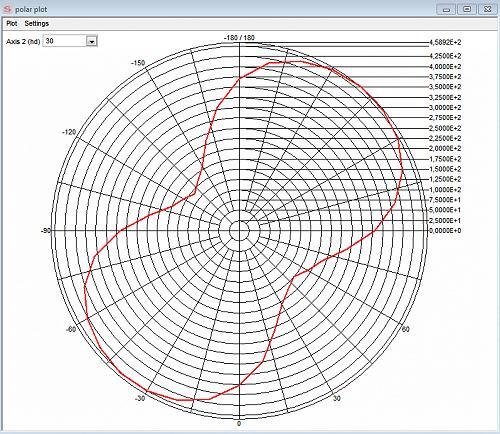

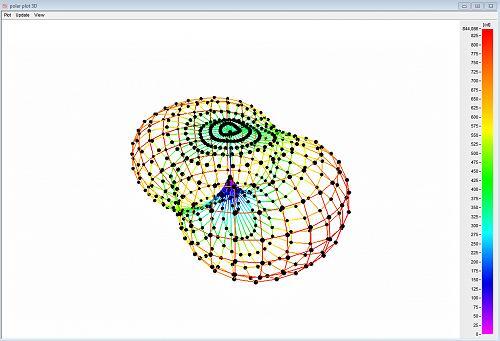

极坐标图             以 3D 图表显示光强分布

极坐标图                    以 3D 图表显示光强分布

      4、校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-UV 在 Gigahertz-Optik 的 DAkkS 认证 (DK-15047-01-00) 校准实验室根据 ISO/IEC 17025对光谱响应度和光谱辐照度进行了校准。还对辐照度进行了校准。每台设备都随附其各自的校准证书。

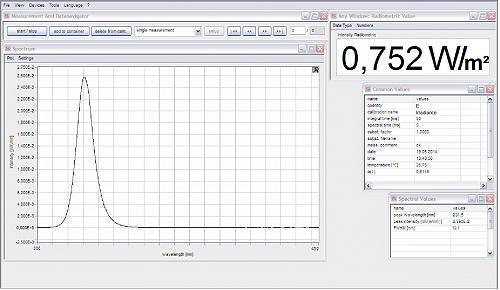

S-BTS2048 中灯光谱的图形显示

S-BTS2048 中灯光谱的图形显示

三、GB-GD-360-RB40-2-BTS2048-UV紫外测角仪/光谱仪的产品规格

事项描述事项描述
简短描述用于测量2pi灯的发光强度分布的测角仪。宽动态范围,测量距离可变。测量发光强度、光谱、颜色和显色指数主要特点测角仪,光轴和导轨之间的距离为 360 mm。使用步进电机驱动器进行远程控制。带有BiTec光传感器的光谱辐射计,用于快速测量光谱、颜色和显色指数的发光强度(光度硅光电二极管)和光谱测量(CCD传感器)
测量范围取决于距离、光谱范围和 BTS2048-UV 版本典型应用UV LED灯的进货检验,生产过程中的质量控制,开发方案
校准工厂校准。可追溯至国际校准标准常规此设备基于 BTS2048-紫外线,请在此处找到详细规格。
测角仪工作台

带步进电机驱动的两轴测角仪:

Phi 轴(水平)± 90°、0.1° 分辨率、0.2° 再现性

θ轴(轴向)± 180°,分辨率 0.2°,再现性 0.4°


样品架:

直径 160 mm,带 25 mm 螺纹孔模式

四个带端子排的电气端子

样品深度 - 最大 100 mm

样品重量 - 最大 1 kg


光学工作台:

2 m 长的导轨,位于 2.5 m 长的机架上

可调节的测量设备支架

四、GB-GD-360-RB40-2-BTS2048-UV紫外测角仪/光谱仪可配置

型号描述
S-SDK-BTS2048BTS2048 变体的软件开发套件。
S-BTS2048BTS2048 变体的应用软件。

五、GB-GD-360-RB40-2-BTS2048-UV紫外测角仪/光谱仪同类产品

型号描述
GB-GD-360-RB40-2-BTS256-LED用于使用 BTS256-LED 测量单个 2π 发光二极管的光通量和光色的测角仪系统
GB-GD-360-RB40-2-BTS2048-VL用于测量2π聚光灯和LED发光强度分布的系统
