德国原装进口 Gigahertz-Optik GB-GD-360-RB40-2-BTS2048-VL 用于测量 2π 射灯和 LED 的发光强度分布的高速光谱仪测角仪系统：
•具有大光谱范围的高端 CCD 光谱仪；
•紧凑型测角仪；
•可调测量距离可达 2000 mm；
•精确测量发光强度分布、光谱数据、CCT、CRI、色品坐标等；
•直观的用户软件；
•测量几何形状：测角仪 2-Pi 距离 100 - 2000mm；
•波长范围/nm：350 -1050 nm；
•V(λ)传感器测量范围：0.1cd - 3E8cd (*1)；
•测量范围 - 光谱传感器： 6 cd - 1000 kcd (*1)；
•评论：BTS2048系列高速光谱仪测角仪。

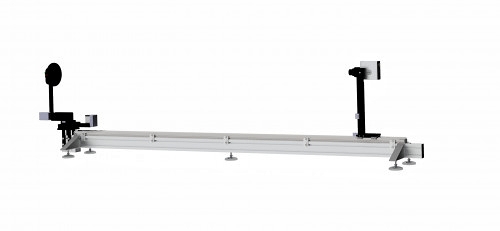

BTS2048-VL 光谱辐射仪与 GB-GD-360-RB40-2 测角仪
发光强度分布用于指定灯具的定向辐射特性。它是通过多次单独测量发光强度来确定的。每次测量都会检测不同视角下发射到灯周围半空间的光。测量数据以极坐标图和 3D 图表表示，并以标准格式输出，例如 IES、EULUMDAT、Excel 等。该数据还可用于计算光通量。
极坐标图 以 3D 图表显示发光强度分布
基于BTS2048-VL CCD的高质量光谱辐射计是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中直接进行系统集成，而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散器窗口具有余弦校正视场，用于测量光谱辐照度和光谱照度。这也使得将 BTS2048-VL 与测角仪结合起来测量发光强度分布成为可能。其令人印象深刻的宽动态范围使其成为测量具有独特边缘轮廓的聚光灯的理想选择。有关BTS2048-VL的更多详细信息可以在相应的数据表中找到。该装置还有BTS2048-VL-TEC热电冷却版本。
BTS2048-VL 配备 BiTec 探测器，可在测角应用中实现快速测量序列
BTS2048-VL分光辐射度计可与GB-GD-360-RB40-2测角仪结合使用，以测量发光强度分布。与大多数传统的光谱辐射计不同，BTS2048-VL 的 BiTec 传感器可以仅使用内部光度光电二极管进行测量，因此测量速度要快得多。如果需要光谱、颜色和显色指数，也可以使用基于 CCD 的光谱仪受雇。 BiTec 技术提供的灵活性使其成为测角测量的理想选择（有关 BTS 技术的文章）。 GB-GD-360-RB40-2 测角仪有助于测试灯的对准，以进行两个自由度的测量。使用步进电机驱动器远程控制旋转运动。转盘具有 M4 孔图案，用于通用连接测试灯。四个迷你插座可实现四端子电气连接。转盘可实现 5 毫米行程的微调和 100 毫米行程的粗调，以便在测角轴上对准测试灯。集成了一个可拆卸的挡块，以帮助测试灯在测角轴上对齐。设备和测试灯之间的距离可以在 100 毫米到 2000 毫米之间变化。选择短距离测量低强度的单个 LED。较长的距离更适合测量扩展的 LED 阵列和 LED 灯。导轨托架上的导轨通过稳定的底座加固。
S-BTS2048用户软件支持测角仪的操作和测量值的显示。它可用于创建测量序列以及配置不同的设置。测量数据可以导出为标准格式，例如 IES、EULUMDAT、ASCII 和 Excel。除了以3D和极坐标图显示发光强度分布外，该软件还可以计算光通量以及显示光谱、颜色值等。
S-BTS2048用户软件界面
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-VL 在 Gigahertz-Optik 的 DAkkS 认证 (DK-15047-01-00) 校准实验室进行光谱响应度和光谱辐照度校准，符合 ISO/IEC 17025 标准。还对辐照度进行校准。每台设备均附有各自的校准证书。
（1）基础规格 | |||
| 简短的介绍 | 用于测量 2pi 灯的发光强度分布的测角仪。宽动态范围和可变测量距离。发光强度、光谱、颜色、显色指数测量。 | ||
| 主要特点 | 光轴与导轨距离为360mm的测角仪。使用步进电机驱动进行远程控制。配备 BiTec 光传感器的光谱辐射计，用于快速测量发光强度（光度硅光电二极管）以及光谱、颜色和显色指数的光谱测量（CCD 传感器）。 | ||
| 测量范围 | 测量距离 1 m 时，6 cd 至 1000000 cd（光谱）、0.1 cd 至 3E8 cd（积分）。光谱发光强度360 nm至830 nm，光谱辐射强度350 nm至1050 nm。 | ||
| 典型应用 | LED灯具进货检验、生产过程中的质量控制、开发目的。 | 校准 | 工厂校准。可追溯至国际校准标准。 |
（2）产品 | |||
| 测角仪台 | 带步进电机驱动的两轴测角仪： Phi 轴（水平）± 90°，0.1° 分辨率，0.2° 再现性； Theta 轴（轴向）± 180°，0.2° 分辨率，0.4° 再现性 | ||
| 样品架： 直径 160 毫米，带 25 毫米螺纹孔图案； 四个电气端子，带端子板； 样品深度 - 最大100 毫米； 样品重量 - 最大。 1公斤。 | |||
| 光具座： 2.5 m 长机架上的 2 m 长导轨； 可调节测量装置支架。 | |||
| 一般的 | 该设备基于BTS2048-VL，请在那里找到详细规格。 | ||
（3）光谱探测器 | |||
| 光谱辐射强度响应度范围 | (1E-5 - 1E5) W/(sr nm) *1*2 | 光带宽 | 2纳米 |
| 光谱范围 | (350 - 1050) 纳米 | ||
（4）一体式探测器 | |
| 测量范围 | 发光强度：（1E-1 - 3E8）cd |
（5）规格 | ||||
| 测量数量 | 光谱辐射功率 (W/nm)、总通量 (lm)、主波长、峰值波长、中心波长、质心波长、x、y、u´、v´、X、Y、Z、delta uv、色温、颜色显色指数（CRI）Ra，R1-R15。不带积分球的选项：另外还有光谱辐照度 (W/(m² nm)) 和照度 (lx)。选配测角仪：此外还有辐射强度和发光强度分布。 | |||
| 校准 | 光谱辐射强度 | |||
| (350 - 399) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| (400 - 800) nm: | OD0: ± 4 % | OD1: ± 4 % | OD2: ± 4 % | |
| (801 - 1000) nm: | OD0: ± 6 % | OD1: ± 6 % | OD2: ± 6 % | |
| (1001 - 1050) nm: | OD0: ± 7 % | OD1: ± 8 % | OD2: ± 9 % | |
| 光谱辐射强度响应度 (350 - 1050) nm | ||||
（6）其它 | |
| 信息 | *1 最小值：500/1 S/N。全量程控制下的最大值。 *2 最大：仅允许短时间照射，以避免热损坏。 |
| 型号 | 描述 |
| S-SDK-BTS2048 | BTS2048 变体的软件开发套件。 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
| 型号 | 描述 |
| GB-GD-360-RB40-2-BTS256-LED | 用于使用 BTS256-LED 测量单个 2π 发光二极管的光通量和光色的测角仪系统。 |
| GB-GD-360-RB40-2-BTS2048-VL | 用于测量 2π 射灯和 LED 的发光强度分布的系统。 |
| GB-GD-360-RB40-2-BTS2048-UV | 实现紫外线消毒灯的高光谱杂散光抑制。 |
