德国 Gigahertz-Optik BTS2048-BS 蓝色激光辐射光谱辐射计
详情说明

一、Gigahertz-Optik BTS2048-BS 激光辐射光谱仪特点

      德国原装进口 Gigahertz-Optik BTS2048-BS 高性能 CCD 光谱辐射计/光谱仪,用于测量蓝色光谱范围内的激光。

        •高光谱分辨率;

        •极快的测量;

        •入口光学器件:10 mm Ø 余弦扩散器 f2 ≤ 3%;

        •光谱范围/nm:(400 - 530) nm;

        •光带宽:0.3 nm;

        •测量范围-宽带探测器

        •测量范围 - 光谱传感器

        •评论:用于测量蓝色激光等的高分辨率光谱辐射计。

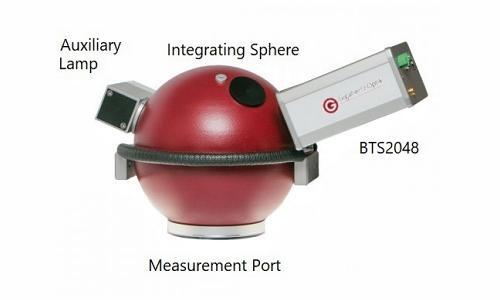

BTS2048-BS可以直接插在积分球上

BTS2048-BS可以直接插在积分球上


二、Gigahertz-Optik BTS2048-BS 激光辐射光谱仪介绍


      BTS2048-BS CCD 激光辐射光谱仪

      BTS2048-BS 满足高性能 CCD 光谱辐射计在蓝色光谱范围内测量激光二极管的所有要求。


      其独特功能之一是 BiTec 传感器,它将基于背照式 CCD 的光谱辐射计与辐射硅光电二极管结合在一起。这种组合提供了高线性度以及极快的测量速度。全线性化 2048 像素 CCD 探测器的积分时间范围为 2 µs 至 4 s,因此具有非常宽的动态范围。这使得在很宽的强度范围内测量激光二极管成为可能。光栅排列将光谱测量范围限制在 400 nm 至 530 nm 之间,因此导致光学带宽非常小 (0.3 nm)。硅光电二极管在其动态范围内表现出极高的线性度。这使得 BiTec 传感器内的光电二极管成为 CCD 额外线性化的理想选择(有关 BTS 技术的文章) 光电二极管的辐射响应度功能可以独立于 CCD 使用,即使在低强度下也能实现快速 CW 测量。任何辐射不匹配都可以使用 CCD 的光谱数据自动校正。尽管尺寸紧凑(103 毫米 x 107 毫米 x 52 毫米 – 长x宽x高),BTS2048-BS 光谱辐射计仍配有一个遥控滤光轮,其中有两个 OD 滤光片和一个用于暗测量的快门。


      直接安装而不是使用光导

      BTS2048-BS 光谱辐射计具有扩散窗,因此可用于测量辐照度、光谱和峰值波长,无需任何额外设备。扩散器窗口还使 BTS2048-BS 能够直接安装到积分球、辐射强度测量透镜和测角仪等附件上,以测量辐射功率、辐射强度和辐射强度分布。

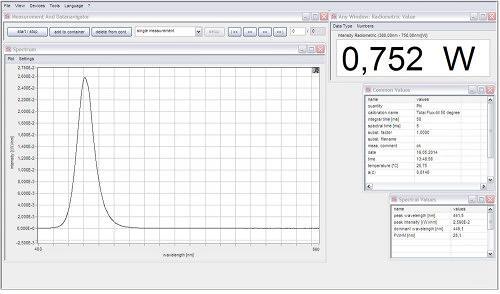

S-BTS2048 用户软件界面

S-BTS2048 用户软件界面


      用户软件和开发者软件

      标准  S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块,当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-BS 时,可以激活这些模块。


      建议使用S -SDK-BTS2048开发者软件将BTS2048-BS集成到用户自己的软件中。

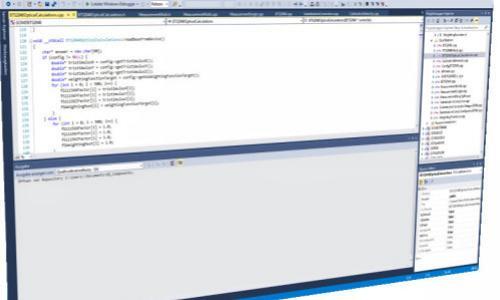

S-SDK-BTS2048 用于将设备集成到客户软件中的软件开发套件

S-SDK-BTS2048 用于将设备集成到客户软件中的软件开发套件


      校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-BS 由 Gigahertz-Optik 的校准实验室进行校准,该实验室已获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证,符合 ISO/IEC 17025。校准还包括相应的附件组件。每台设备均附有各自的校准证书。


三、BTS2048-BS 激光辐射光谱仪的技术规格

(1)基础规格

简短的介绍CCD 光谱仪具有宽动态范围,适用于 CW 和辐照度、光谱和峰值波长的短期测量。用于测量其他参数的附件。
主要特点设备紧凑。 BiTec 探测器配有背照式 CCD(2048 像素、0.3 nm 光学分辨率、400 nm 至 530 nm、电子快门)和带辐射滤光片的 Si 光电二极管。光学带宽校正(CIE 214)。带有快门和衰减滤波器的滤光轮。带有扩散窗的输入透镜。余弦视场。
典型应用用于设计应用的 CCD 光谱辐射计。用于集成到测试系统中的模块。
测量范围光谱:(1E-3 - 1E7) W/(m²nm),400 nm 至 530 nm。校准工厂校准。可追溯至国际标准。


(2)光谱探测器

积分时间2μs - 4s *1光谱范围(400 - 530) nm
光带宽0.3 nm像素分辨率~0.07 nm/像素
像素数2048芯片高灵敏背照式CCD芯片
模数转换器16bit (25 ns 指令周期时间)峰值波长± 0.025 nm
相关色温标准光源A 50K; LED 高达 ± 4%,具体取决于 LED 光谱带通校正支持数学在线带通校正
线性度完全线性化芯片>99.6%杂散光3E-4*2
基线噪声5 cts *3信噪比5000*4
动态范围>9 震级光谱辐照度响应范围(1E-3 - 1E7) W/(m²nm)    *5*6
典型测量时间

10 W/m² (400 - 530) nm 标准光源 A:440ms

100 W/m² (400 - 530) nm 标准光源 A:44m


(3)一体式探测器

模数转换器16bit校准辐照度 ± 5 %
筛选可选:具有辐射匹配的光谱响应度。通过光谱测量数据在线校正辐射匹配(光谱失配因子校正)。测量范围七 (7) 个测量范围,具有卓越的偏移校正功能
测量时间20 微秒 - 6000 毫秒
范围上升时间 (10 – 90) %
0,1,250 µs
3,4,565 µs
6,7,81.5 ms


(4)规格

测量数量光谱辐照度 (W/(m² nm))、峰值波长、中心波长、质心波长、可选积分球:另外还有辐射功率 (W) 和光谱辐射功率 (W/nm)、可选测角仪:另外还有光谱辐射强度和辐射强度分布。
BiTec可以使用二极管和阵列进行并行测量,从而通过二极管对阵列进行线性校正,并分别通过a*(s z ( λ )) F*(s z ( λ ))在线校正二极管的光谱失配。
滤光轮4 个位置(打开、关闭、OD1、OD2)。用于远程暗电流测量和动态范围扩展。输入光学器件扩散器,余弦校正视场 (f2 ≤ 3 %)。
校准不确定度-光谱辐照度
λu(k=2)
(400 - 530) nm:OD0: +/- 4 %OD1: +/- 4 %OD2: +/- 4 %
光谱响应度BTS2048-BS 光谱辐射计光谱响应度


(5)其它规格

微处理器32位用于设备控制,16位用于CCD阵列控制,8位用于光电二极管控制。接口USB V2.0、以太网(LAN UDP协议)、RS232、RS485。
数据传输标准为 2048 个浮点数组值,通过以太网 7ms,通过 USB 2.0 140 ms。输入接口2x (0 - 25) VDC,1x 光电耦合器隔离 5 V / 5 mA。
输出接口最大 2x 集电极开路最大 25V 500毫安。扳机合并触发输入(不同选项、上升/下降沿、延迟等)。
软件

用户软件 S-BTS2048;

可选软件开发套件 S-SDK-BTS2048,用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置

电源

带电源:直流输入 5V (±10 %) @ 700 mA;

带 USB 总线 (500mA) *7。

尺寸103毫米×107毫米×52毫米(长×宽×高)。重量500克
安装

三脚架和 M6 螺纹;

前适配器 UMPA-1.0-HL,与积分球端口框架 UMPF-1.0-HL 配合使用

温度范围

储存:(-10 至 50)℃

操作:(10 至 30)℃ *8

信息*1 建议对积分时间的每次变化执行暗信号测量;

*2 典型值,在 LED 峰值左侧 120nm 处测量,被 GG435 阻挡;

*3 *4 未对 4ms 测量时间进行平均而测量的典型值以及阵列的全面控制。平均导致 S/N 二次上升,即基本噪声二次下降,例如平均到 100 倍,将 S/N 提高 10 倍;

*5 最小 500/1 S/N。全量程控制下的最大值。

*6 只允许短时间照射,以避免热损坏;

*7 USB 连接期间,由于电流供应有限,例如没有以太网,并非所有功能都可用;

*8 大约需要温度稳定装置。 25分钟如果在预热阶段进行测量,或者如果在变化的温度下进行测量,则每次测量都需要进行暗信号测量。在高温和最大积分时间下,可以使用降低的动态。

*9 白色 LED 测量和 20000 次计数。



四、可与 BTS2048-BS 光谱辐射计配置的软件

型号描述
S-SDK-BTS2048BTS2048 变体的软件开发套件。
S-BTS2048BTS2048 变体的应用软件。



五、BTS2048-BS 光谱辐射计/光谱仪的相似产品

型号描述
BTS2048 Series紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术,可实现实验室和现场使用的精确测量。
BTS2048-VL-TEC多功能温控高速高质量 LED 光谱仪。
BTS2048-UVVISNIR深紫外到近红外高端光谱辐射计。
