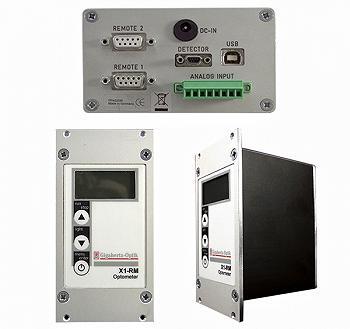

X1-RM 用于19英寸机架的3HE外壳中的光度计：
•其 USB 和 RS232 远程接口以及两个额外的 RS232 设备接口使该设备在系统集成方面具有高度灵活性；
•其四个信号输入可与吉兆赫兹-Optik的所有光度、辐射、比色、植物生理和光生物测量头配合使用。
X1 -RM将与手持式仪表相同的强大电子设计结合在可机架安装的外壳中，以便集成到 19 英寸 3HE 机架中。
操作 X1 很简单。仪表设置由易于使用的菜单支持。菜单允许选择操作模式、检测器和测量参数。设置完成后，除非重新初始化，否则所有设置都会被存储并在下次通电时调用。对于连接的特定检测器，测量值以绝对量显示。
所有 X1 的独特之处在于它们能够使用最多四个光电二极管操作多池检测器头，并通过 USB 或 RS232 接口显示或读出所有四个信号。
所有 X1 都可以与大多数 Gigahertz-Optik 单池或多池光检测器头结合使用，用于辐射测量、光度测量和色度测量的广泛应用。
| 菜单项 | 子菜单项 | 功能 |
| 1.模式 | 连续波 | 分别测量任何已编程的偏移和校准因素 |
| 剂量 | 累积单个读数作为测量量的曝光 | |
| CIE Yxy & T | 测量 CIE 颜色值 Yxy 和 T | |
| CIE Yuv & T | 测量 CIE 颜色值 Yuv & T | |
| 2.设置 | 调零 | 执行内部放大器和 ADC 的调零 |
| 一体化 | 设置测量（积分）时间 | |
| 措施。模式 | 选择测量模式（直流、脉冲同步、峰-峰） | |
| 剂量时间 | 设置最大值剂量测量时间 | |
| 4.探测器 | 选择校准数据计算测量结果 | |
| 5.偏移 | 执行自动偏移调整（“Offset = CW”或“Offset = 0”） | |
| 6.范围 | 设置测量范围（自动、手动） |
| 事项 | 描述 | 事项 | 描述 |
| 简短的介绍 | X1-RM光度计用于集成在 19 英寸机架中的验光计。单独配置为光度计、RGB 发光色度计、辐射计、紫外线辐射计、激光功率计等，并提供检测头。 | 主要特点 | X1-RM是坚固的金属屏蔽验光计，用于 19 英寸机架安装。多路复用操作中的四个测量通道，可与单通道和多通道检测头一起使用。设备 RS485 接口。输入/输出接口。四行背光显示。 USB 或直流电压供电。 USB接口。提供用户软件和软件开发工具包。 |
| 测量范围 | X1-RM光度计从 0.1 pA（噪声等效信号）到 200 µA 的宽动态电流测量范围。七个增益范围，可手动或自动选择。以绝对单位表示的测量范围，由检测头响应和校准给出。 | 典型应用 | 用于系统集成的测量设备。 |
| 校准 | 七个增益范围中每个范围内的电流响应度的校准和比较。以所选检测头的绝对单位存储多个检测头的校准数据，供测量人员使用。 | 电源 | (7 - 20) 伏直流电 / 100 毫安；插头 5,5 / 2,5 mm / 10 mm（+ 在中间触点处）。 |
| 展示 | LCD 图形显示屏 97x32 像素，显示区域 14.3 mm x 35.8 mm； 可切换 LED 背光，文本显示 4 行，每行 14 个字符。 | 探测器接口 | 9pin MDSM9插座，4路输入。 |
| 参数调整 | 遥控器或前面板按钮（菜单），调整值永久存储在 Eeprom 中。 | 前面板控制 | 3个按钮，菜单系统 |
| 接口 | USB V1.1（HID 设备） RS485 或 RS232（出厂设置）/19200 波特（从属模式） | 模拟输入 | 4个电压测量通道； (0 - 20) VDC，输入电阻 1 MΩ，12 位 ADC。 |
| CW 积分时间 | 1 毫秒 – 1 秒 | 采样率 | 内部采样速率 ADC 250 μs。 |
| 温度范围 | 操作：（5 至 40）°C 储存：（-10 至 50）°C | 尺寸 | 65.5 毫米 x 105 毫米 x 80 毫米 19", 3HE, 13TE |
| 重量 | 500 克 | 湿度 | <80%，非冷凝 |
| 信息 | 建议定期重新校准电流校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下，辐射计的故障电流在低测量电流下是可能的，应该考虑到这一点。 | ||
| 测量范围 | |||||
| 7 个（200 μA 至 0.1 pA）手动或自动范围，可由用户设置。默认设置取决于客户特定的配置。 | |||||
| 最大范围 | 压摆率(10 - 90)% | 分辨率±校准不确定度 *）（在24°C时） | 允许的探测器容量 | 典型线性误差 | 典型温度系数 |
| 200.0 µA ***) | 3 ms | ±0.1 µA ± 0.3% | 2 nF | < ±0.5% | < ±0.03%/°C |
| 20.00 µA | 3 ms | ±0.01 µA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 2.000 µA | 3 ms | ±0.001 µA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 200.0 nA | 3 ms | ±0.1 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 20.00 nA | 3 ms | ±0.01 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 2.000 nA | 30 ms | ±0.001 nA ± 0.4% | 10 nF | < ±0.3% | < ±0.1%/°C |
| 200.0 pA | 30 ms | ±0.1 pA ± 0.4% ±Bias current (max.1,0pA) **) | 10 nF | < ±0.6% ****) | < ±0.3%/°C |
| *) 测量不确定度通常低于校准不确定度，但也必须加以考虑。在非常低的电流下，建议对测量不确定性分析进行详细检查，因为在这种情况下，测量不确定性可能占主导地位。 **) 内部调零可以降低偏置电流。最大调零偏置电流 = ±0,2pA。 ***) 仅适用于具有 7 个测量范围的仪器版本 ****) 适用于 10pA 以上的电流 | |||||
| 产品型号 | 产品描述 | 产品型号 | 产品描述 |
| VL-3701、VL-3704 | 用于测量照度的探测器头，以勒克斯为单位 [lx]。 | VL-3702 | 用于测量照度的探测器头，单位为勒克斯[lx]。B 类，f1 ≤ 6 %。 |
| VL-3705 | 用于测量暗照度的探测器头，以勒克斯 [lx] 为单位测量暗照度。 | PD-9310A | 高灵敏度探测器头，用于测量照度（勒克斯 [lx]）。 特点：f1 ≤ 3 %， 2.8nA/lx， 20mm 扩散器， 用于验光仪和放大器， 校准证书。 |
| PD-9310B | 高灵敏度探测器头，用于测量照度（勒克斯 [lx]）。 特点：f1 ≤ 6%，2.8nA/lx，20mm扩散器，用于验光表和放大器，校准。 | PD-9310B-N | 灵敏度非常高的探测器头，用于测量照度（勒克斯 [lx]）。 特点：f1 ≤ 3 %， 28nA/lx， 无扩散器， 用于验光表和放大器， 校准。 |
| VL-1101 + UMPA-0.5-11-RD 探测器头 | 模块探测器头，用于测量照度（勒克斯 [lx]）。 特点：UMPA适配器，用于积分球，用于验光仪和放大器，校准证书。 | VL-3701 with SRT-M37-L | 探测器头，用于测量明视照度（以lx为单位）和亮度（以cd/m²为单位）。 |
| PD-9310 with SRT-M37-L | 高灵敏度探测器头，用于测量明视亮度（以cd/m²为单位）。 特点：前透镜可视1°，2°，5°或10°视角，用于验光表和放大器，校准证书。 | VL-1101 | 带VL-11安装座的光度检测头。 特点：模块化探测器，可与积分球、前透镜等一起使用。用于验光仪和信号放大器。 |
| PD-9304 | 通用探测器头，用于激光功率、照度和 400-1100 nm iiradibe。 特点：带 1 cm² 的硅光电二极管，可更换滤波器和余弦扩散器，可与验光表和信号放大器一起使用。 | RW-3701、RW-3702、RW-3703、RW-3704、RW-3705、RW-3708 | 用于测量辐照度的检测头，单位为 W/m²。 |
| UV-3701 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从315-400nm（UV-A），余弦视场，用于验光仪和放大器，校准证书。 | UV-3702 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从280-315nm（UV-B），余弦视场，用于验光仪和放大器，校准证书。 |
| UV-3703 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从200/250-280nm（UV-C），余弦视场，用于验光仪和放大器，校准证书。 | UV-3710 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从320-400nm（UV-A），余弦视场，用于验光仪和放大器，校准证书。 |
| UV-3711 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从280-320nm（UV-B），余弦视场，用于配光表和放大器，校准证书。 | UV-3716 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从305-400nm（UV-A），余弦视场，用于与验光仪和放大器一起使用，校准证书。 |
| UV-3717 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从315-400nm（UV-A），辐射>400nm的低串扰，余弦视场，用于验光仪和放大器，校准证书。 | UV-3719 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从250-400nm（UV），余弦视场，用于验光仪和放大器，校准证书。 |
| UV-3720 | 用于测量紫外线辐射辐照度的检测头，单位为 W/m²。 特点：光谱响应度从240-320nm（UV），余弦视场，用于验光仪和放大器，校准证书。 | UV-3718 | 用于测量 UV-C 254nm 辐射高辐照度的检测头，单位为 W/m²。 |
| RCH-102 | 检测头，用于使用硬质纤维进行UVA和蓝光固化过程中的高强度照射。 | PD-11 系列 | 带 DP-11 接口的探测器头。 |
| UV-3706 | 检测头用于测量胆红素光疗中的辐照度W/m²。 特点：胆红素光化反应性，余弦视场，用于验光仪，校准证书。 | UV-3711-308 | 用于测量 308nm Eximer 激光器辐照度的检测头，单位为 W/m²。 特点：光谱响应度平坦，308nm。余弦视场，与 P-9710-2 验光仪配合的剂量测量，校准证书。 |
| UV-3709 | 用于蓝光危害测量的检测器。特点：单细胞检测器，BLH 光化辐照度，配合验光仪使用，校准证书。 | UV-3725 | 用于测量空气消毒应用中 UV-C 254 nm 辐照度的检测器。 |
| RW-37 with SRT-M37-L | 探测器头用于测量以W/m²为单位的辐照度和以W/（m²sr为单位的辐射度）。 | S-SDK-X20 | 适用于 X20 变体（X1 和 HCT99）的软件开发套件。 |
| S-X1 | X1 变体的应用软件。 | BTH-19 | 用于 3HE 机架模块的台式和机架式外壳。 特点：台式外壳有一半、第三或全 19“ 宽度可供选择。用于 （110-230） V、50/60 Hz 的低直流电压的电源模块，适用于外部设备和外壳内的设备。 |
| 产品型号 | 产品描述 |
| X1-1 | 四通道USB验光仪，分别为电流放大器，设计用于移动用途的光度和辐射检测器。 |
| X1-PCBCL | 分别是验光仪 电流放大器模块，具有 4 个输入通道和 7 个增益范围。 |
| P-21 | 用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计。 |
