四通道USB光度计,分别为电流放大器,设计用于移动使用的光度和辐射检测器
(1)多功能紧凑型设备,可与Gigahertz-Optik的所有光度计、辐射计、色度计、植物生理学和光生物测量头一起使用;
(2)具有7个增益范围的高动态范围;
(3)USB接口;
(4)电池操作或USB供电。
X1 Optometer验光仪可配置的测光探头包括 VL-3701检测头、VL-3702检测头、VL-3704检测头、VL-3705检测头。
X1-1 Optometer 手持式光度计验光仪器简介
手持式测量仪
X1验光仪是目前最通用的手持式光测量仪器之一。它将一个强大的电子设计包装在一个轻量级的人体工程学外壳中。其紧凑的尺寸使其成为现场服务应用的理想选择。X1的一个独特功能是它能够操作多达四个光电二极管的检测头,所有四个信号都显示在带有开/关背光的四行显示器上。
使用简单
X1的操作很简单。仪表的设置由一个易于使用的菜单支持。该菜单允许选择操作模式、检测器和测量参数。一旦设置完成,所有的设置都会被储存起来,并在下次开机时调用,除非重新初始化。对于所连接的特定检测器,测量值以绝对量显示。
X1探测器的兼容性
X1-1光度计与所有装有-4型连接器的Gigahertz Optik探测器兼容。这包括包含多达4个光电二极管的设备。带有-4型连接器的探测器的校准数据已编入X1-1光学计。因此,X1-1验光仪与特定的探测器相匹配。
X1-5光学计与所有装有-5型连接器的Gigahertz Optik探测器兼容。只有基于单光电二极管的探测器可以提供-5型连接器。校准数据存储在-5型连接器的EEPROM中。 X1-5光度计会自动读取这些校准数据。所有带有-5型连接器的检测器都可以与任何X1-5型光度计完全互换。
X1-6光学计仅用于Gigahertz Optik MDC4-xxx系列智能检测器。
电池或USB供电
对于现场应用,X1用两节标准1.5V AA电池操作。在远程控制操作中,X1通过USB接口供电。
四通道仪表
X1-1的独特功能是能够操作带有多达四个光电二极管的多芯检测器头,并通过USB接口显示或读出所有四个信号。
多用途的光测量仪器
X1可与大多数Gigahertz-Optik单细胞或多细胞光检测器头结合使用,用于辐射测量、光度测量和色度测量的广泛应用范围。
接口
X1具有一个USB接口。
简要描述 | 光度计可单独配置为光度计、RGB-光色计、辐射计、紫外线辐射计、激光功率计等,并提供检测头。 |
主要特点 | 紧凑的测量仪,符合人体工程学设计,单手控制。四个多路测量通道,可与单路和多路探测头一起使用。背部照明显示,有四条线。电池供电,使用两节AA电池。USB接口。提供用户软件和软件开发工具包。 |
测量范围 | 宽广的动态电流测量范围,从0.1 pA(噪声等效信号)到200 µA。七个增益范围,可手动或自动选择。绝对单位的测量范围,由检测器头的响应性和校准给出。 |
典型应用 | 移动使用的测量设备:测量照度条件、测量灯的老化程度等。 由于有USB接口和软件开发工具包,该设备可以被集成到远程应用中。 |
校准 | 校准和比较七个增益范围中每个范围内的电流响应性。存储几个探测头的校准数据,以便以选定探测头的绝对单位进行测量。 |
产品规格参数
检测器接口 | 9针MDSM9插座,4个输入 | ||||||
测量范围 | 七个(200μA至0.1 pA)手动或自动范围,可由用户设置。默认设置取决于客户的具体配置。 | ||||||
范围编号 | 最大范围 | 回转率(10 - 90)% | 分辨率±校准不确定度 *) (at 24 °C) | 允许的探测器容量 | 典型的线性误差 | 典型温度系数 | |
0 | 200.0 µA ***) | 3 ms | ±0.1 µA ± 0.3% | 2 nF | < ±0.5% | < ±0.03%/°C | |
1 | 20.00 µA | 3 ms | ±0.01 µA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C | |
2 | 2.000 µA | 3 ms | ±0.001 µA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C | |
3 | 200.0 nA | 3 ms | ±0.1 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C | |
4 | 20.00 nA | 3 ms | ±0.01 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C | |
5 | 2.000 nA | 30 ms | ±0.001 nA ± 0.4% | 10 nF | < ±0.3% | < ±0.1%/°C | |
6 | 200.0 pA | 30 ms | ±0.1 pA ± 0.4% ±偏置电流(最大1,0pA) **) | 10 nF | < ±0.6% ****) | < ±0.3%/°C | |
*) 测量不确定度通常低于校准不确定度,但也必须加以考虑。在非常低的电流下,建议对测量不确定度分析进行详细检查,因为在这种情况下,测量不确定度会占主导地位。 **)内部零点调整可以减少偏置电流。最大的零点调整偏置电流=±0,2pA。 ***) 仅适用于具有7个测量范围的仪器版本 ****)对10pA以上的电流有效。 | |||||||
CW积分时间 | 1 ms – 1 s | ||||||
采样率 | 内部采样率ADC 250 µs | ||||||
偏置校正 | 矫正范围超越了 | ||||||
参数调整 | 遥控或前面板按钮(菜单),设定值永久保存(EEPROM)。 | ||||||
校准 | X1-1:最大。256个数据集(一个数据集最多包括4个通道条目)总共存储在设备EEPROM中 X1-5:最大。一个通道的64个条目存储在检测器EEPROM中 | ||||||
菜单指南 | 菜单项 | 子菜单项 | 功能 | ||||
1.模式 | 妇产科 | 测量各自的任何偏移和校准因素的编程 | |||||
剂量 | 累积单个读数作为被测物的曝光量 | ||||||
CIE Yxy & T | 测量CIE颜色值Yxy和T | ||||||
CIE Yuv & T | 测量CIE颜色值Yuv和T | ||||||
2. 设置 | 零点调整 | 对内部放大器和ADC进行零点调整 | |||||
融合 | 设置测量(积分)时间 | ||||||
剂量时间 | 设定最大剂量测量时间 | ||||||
3. 探测器 | 选择校准数据来计算测量结果 | ||||||
4. 偏移 | 执行自动偏移调整("偏移 = CW "或 "偏移 = 0") | ||||||
5. 范围 | 设定测量范围(自动、手动) | ||||||
剂量 | X1-5/1设备上显示的最大剂量是99999TJ/cm²(对于W/cm²)或99999TJ/m²(对于W/m²)。 剂量测量可设置的最长时间:255h 59min 59s | ||||||
其它 | |||||||
电源 | 两节AA电池~250小时的操作时间-背光显示关闭;由USB接口供电 | ||||||
接口 | USB V1.1 (HID设备) | ||||||
温度范围 | 操作:(5至40)°C 储存:(-10至50)°C | ||||||
湿度 | <80%,不凝结 | ||||||
显示器 | LCD图形显示器97 x 32像素 显示面积14.3 mm x 35.8 mm 可切换的LED背光灯 文字显示 4行,每行14个字符 | ||||||
前面板控制 | 3个按钮,菜单系统 | ||||||
尺寸规格 | 145 mm x 63 mm x 30 mm | ||||||
兼容的 | |||||||
重量 | 150 g | ||||||
信息 | 建议定期对电流校准进行重新校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下,辐射计的故障电流在低测量电流下是可能的,应考虑到这一点。 |

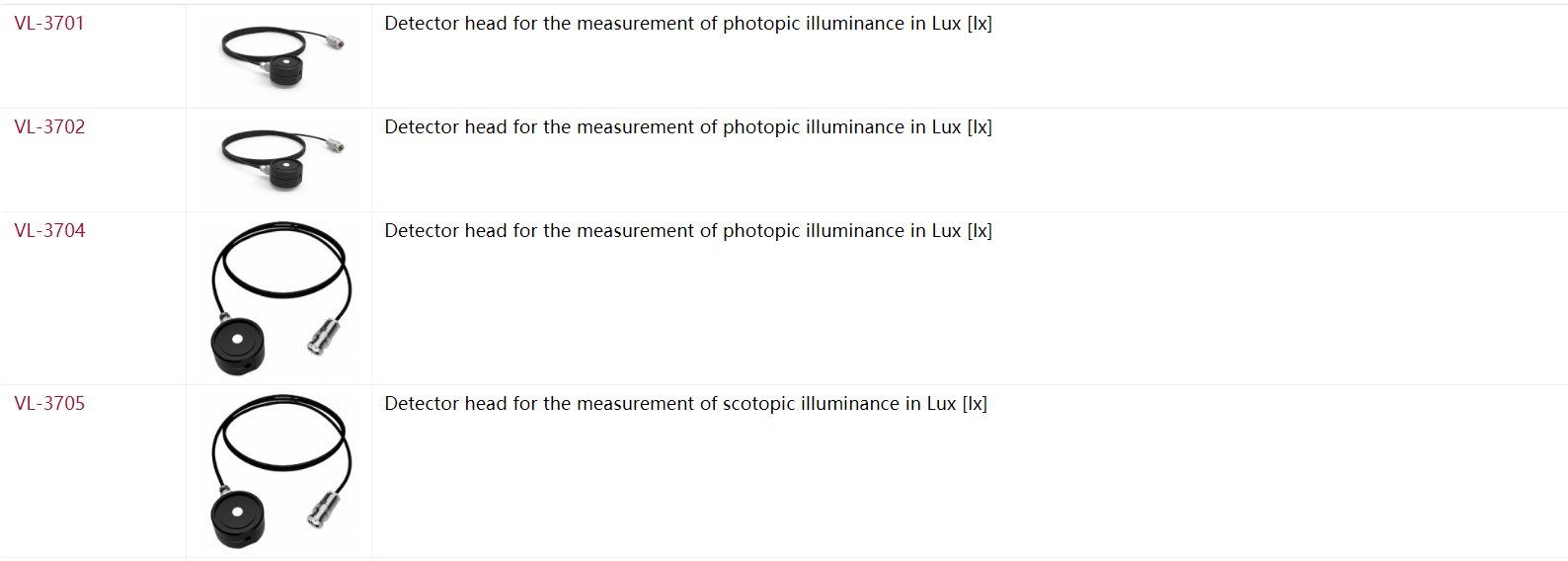

可配置的测量光的检测头有
