德国Gigahertz-Optik VL-3701探测器光度检测头
详情说明

       照度是一般和专业照明应用中最常进行的测量。 高精度照度检测器所需的两个最重要的品质是与理想的 V(λ) 适光曲线非常匹配的光谱响应度和提供余弦校正的空间响应度。 VL-3701探测器 符合这两个参数的 DIN A 类分类的高标准。VL-3701探测器通常要和Gigahertz-Optik光度计一起使用,组合成各种照度计型号,如optometers X1+VL-3701、optometers P-9710+VL-3701等。


       光度检测器提供了一种方便的解决方案,可以在非常宽的动态范围内简单、快速地测量照度 (lux)。 适当校准后,可与透镜、积分球和测角仪等附件一起测量其他光度参数,包括亮度 (cd/m2)、光通量 (流明) 和发光强度 (cd)。


VL-3701探测器传感器产品描述

       VL-3701 型是一款高质量的光度检测器,针对照度测量进行了校准,多年来在众多要求苛刻的工业和科学应用中得到了证明。 该检测器可以连接到所有 Gigahertz-Optik 测量设备和  跨阻放大器。

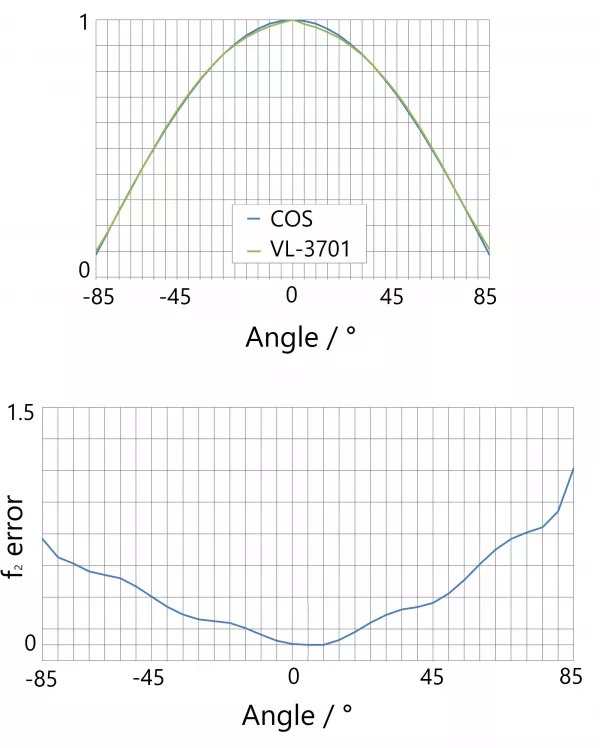

       为了精确测量照度,VL-3701 检测器采用直径为 7 毫米的漫射器构成,漫射器提供余弦校正视场(图 2)和光度校正光电二极管。 两者的规格均满足 DIN 5032 第 7 部分质量等级 A 的高要求。

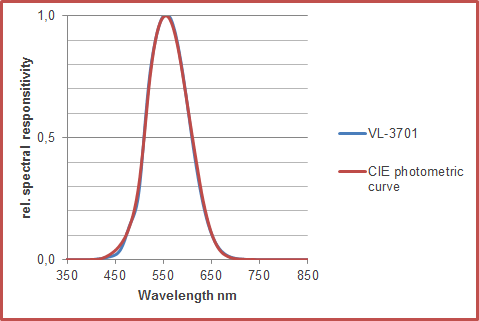

       为确保该检测头适用于最宽范围的光源光谱,包括大多数传统照明技术和白光 LED,Gigahertz-Optik 特别注意根据以下标准实施光谱光度灵敏度 V(λ)(图 1) CIE标准。 内置了我们自己生产的多层光学校正滤镜。 这考虑了光电二极管的光谱灵敏度和输入光学器件的光谱传输。 整个制造过程受 Gigahertz-Optik 测量实验室的质量管理。 质量保证包括对每个检测器的相对光谱灵敏度进行单独校准。



        高质量的硅光电二极管在皮安 (10-12 A) 到一毫安 (10-3 A) 范围内提供测量信号和照度之间严格的线性关系。 结合 Gigahertz-Optik P-9710 仪表(图 3),线性测量范围高达 330000 lx,分辨率优于 0.001 lx。


       坚固的检测器外壳由铝制成,并提供 2 m 长、高度灵活的连接电缆。 侧面的螺纹孔或正面的圆周 V 形槽使探测器能够牢固地连接,并使其能够与前管和光学器件一起使用。 该检测器的高度仅为 20 毫米,即使在受限空间内也能使用。 该检测器还可以提供防溅版本。


VL-3701检测头的特点

      用于测量 Lux [lx] 明视照度的检测头

      f1' ≤ 3 %

      f2 ≤ 1.5 %

      0.5 纳安/磅

      20 毫米高度

      用于验光计和放大器,校准证书


校准

       以绝对单位进行有意义的测量,例如以 lx 为单位的照度,需要对测量设备进行校准,并可溯源至美国国家计量院 (NMI) 标准。 Gigahertz-Optik 校准实验室自 1993 年以来已获得 PTB(Physikalisch-Technische Bundesanstalt)和 DAkkS(德国国家认证机构)的认可,用于校准光谱灵敏度和光谱辐照度。 从那时起,我们的工厂校准一直基于认可校准实验室的校准标准和质量管理。 因此,Gigahertz-Optik 的工厂校准已经提供了最高水平的可追溯性,多年来已被世界各地的客户接受为质量标准。


       为了满足某些工业部门的特殊要求,部分校准实验室根据 DIN EN ISO / IEC 17025 被 DAkkS 认可为测试实验室。因此,除了工厂证书外,Gigahertz-Optik 还可以选择提供 检测器 VL-3701 与测量设备相关的 DIN EN ISO / IEC 17025 证书。


       作为标准,VL-3701 检测器的照度响应度和相对光谱响应度均经过校准。


VL-3701与光测量工具搭配使用

      VL-3701探测头/检测器与Gigahertz-Optik光度计(光测量设备)搭配使用,如optometers X1+VL-3701、optometers P-9710+VL-3701、optometers X1-RM+VL-3701、optometers X1-PCBCL+VL-3701、optometers P-2000 +VL-3701。探测器的连接器类型必须选择与测量设备的信号输入连接器相匹配。


VL-3701 主要规格参数


一般
简要说明用于测量照度的光度检测器,符合质量等级A DIN-5032第7部分,例如f1'和f2。与所有测量设备和跨阻抗放大器一起使用。
主要特点照度检测器。具有余弦视场的输入光学元件和光度校正的光电二极管,其规格符合DIN-5032第7部分的A级质量的高要求。因此,VL-3701型适用于苛刻的光度测量任务。该探测器可与Gigahertz-Optik的所有测量设备和跨阻抗放大器一起使用。
测量范围

最大照度,例如,与P-9710(最大1 mA)连接: 2,000,000 lx, 与P-9710一起的分辨率:2 mlx;

最大照度,例如,与X-1(最大200微安)连接时: 400,000 lx;

典型应用测量一般和特殊照明的照度。伴随生产的测量任务。
校准照度灵敏度的校准,单位为A/lx。校准相对光谱反应率。
校准
校准不确定度辐照度 ± 3.2 % (k=2)
规格
光谱响应度光度 V(λ)
f1'(光谱不匹配)f1' ≤ 3 %
典型响应率0.5 纳安/磅
最大限度。 信号电流1毫安
输入光学散光窗 7mmØ
f2(方向响应/余弦误差)f2 ≤ 1.5 %
连接器同轴电缆 2m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器
温度范围(5 - 40) 摄氏度
典型响应率VL-3701探测器响应率
分钟。 信号电流取决于验光师
上升时间2微秒
f2(方向响应/余弦误差)VL-3701探测器f2(方向响应/余弦误差)


VL-3701检测器/探测器可配置

型号描述型号描述
P-9710用于测量连续波、单脉冲和调制辐射的高端光学计X1四通道 USB 光度计,分别为电流放大器,专为移动使用的光度和辐射检测器而设计
X1-RM3HE 外壳中的验光计,用于 19” 机架X1-PCBCL具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块
P-2000双通道验光仪P-98018 通道高级电流放大器/光度计
P-9802带多达 24 个测量头的实验室用电流放大器(光度计)TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)
P-9202-4快速响应时间互阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器P-21用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计


VL-3701检测器/探测器的同类产品

型号描述型号描述
VL-3702用于测量 Lux [lx] 明视照度的检测头。 B级,f1≤6%VL-3704用于测量 Lux [lx] 明视照度的检测头
MD-37-SU100-VL带 M30x1 安装座的光度检测头VL-3707与可选的 P-9710 验光仪配合使用,用于测量极低照度的光度检测器。
