您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik TR-9600瞬态记录器电流放大器
德国Gigahertz-Optik TR-9600瞬态记录器电流放大器
详情说明

一、TR-9600数据记录器验光仪(瞬态记录器电流放大器)概述

      1、用于光脉冲形态分析的高速数字数据采样器

      TR-9600 验光仪设计用于调频和单脉冲闪烁光源的脉冲轨迹分析。


      2、完整的脉冲形式和脉冲数据分析

        •脉动轨迹形状;

        •以绝对光测量单位表示的峰值功率;

        •脉冲宽度和脉冲半宽;

        •单脉冲能量;

        •脉冲重复率。


      3、100 ns或1 μs上升时间放大器

      TR-9600 模拟信号放大器的上升时间为 1 μs (TR-9600-1) 或 100 ns (TR-9600-2 *)。电流-电压放大器的增益为十级,以实现最佳的可调信噪比。


      4、10 兆采样/秒 ADC

      高速模数转换器 (ADC) 以高达 10M 采样/秒的采样速率对模拟信号进行数字化处理,以实现高时间分辨率测量。其 12 位分辨率高于典型数字示波器的 8 位分辨率。


      5、具有100 ns采样率和预触发功能的高速瞬态记录仪

      数字数据存储在高速存储介质中,该介质设计为瞬态记录器,允许高达每秒 10 Mega 采样或每 100 ns 一个样本的采样率。瞬态记录仪的预触发功能使测量数据能够在触发事件之前存储。内存中可以存储 200 万个样本。


      6、通过 RS232 或 IEEE488 和触发 I/O 接口进行远程操作

      该装置能够通过RS232和IEEE488接口进行远程控制操作。BNC 连接器可用于触发信号输入和输出,或与具有 TTL 信号功能的外部设备一起使用。


      7、软件

      TR-9600 随附基于 Windows 的软件,提供通过 RS232 或 IEEE488 接口进行远程控制脉冲形状测量和分析的所有必要功能。


      8、光探测器的测量范围规格

      TR-9600光测光仪结合光探测器的测量范围由验光仪的测量范围规格和检测头的响应度计算如下:

      示例:辐照度检测器的典型响应度为 3 nA/(W/cm2):

        •最大可测量辐照度(范围 0):2 mA / 3 nA/(宽/厘米2) = 6,666,666 瓦/厘米2 ** ;

        •噪声等效辐照度(范围 9):10 mV = 0.3 nA = 10 W/cm2 ;

        •最小可测量辐照度(范围 0):10 W/cm² * 50(根据用户指定的信噪比)= 500 W/cm²。


      9、有限的动态范围和电容限制

      由于 TR-9600 设备的带宽较宽,噪声水平高于标准验光仪,这限制了仪器的动态范围。因此,必须根据要测量的信号强度仔细选择 TR-9600 检测器。


      必须考虑受光电二极管和电缆影响的检测器电容,以避免脉冲轨迹失真。为减少这些影响,与 TR-9600 一起使用的大尺寸探测器的推荐电缆长度为 0.2 米。对于 TR-9600-2,这是一个更大的问题。技术支持请咨询厂家。


      * 带有 100 ns 上升放大器的 TR-9600-2 由于电容匹配而限制了光检波器选择的自由度,以及由于宽带宽会增加噪声水平而在可用动态范围内的自由度。因此,请联系工厂讨论您的应用。

      ** 最大可测量辐照值也可能受到热辐射、强紫外辐射或其他应用相关参数的限制,最终用户必须考虑这些参数。


二、TR-9600数据记录器验光仪(瞬态记录器电流放大器)的特点

      高速和短上升时间数据记录器验光仪(瞬态记录器电流放大器)

        •1μs 或 100ns 上升时间实验室设备,用于记录单光闪光、闪光序列或调制光中的时钟强度进度读数;

        •计算脉冲数据,例如峰值强度、脉冲长度、脉冲半宽、脉冲能量和脉冲重复率等;

        •基于瞬态记录仪;

        •10 毫秒采样/秒。

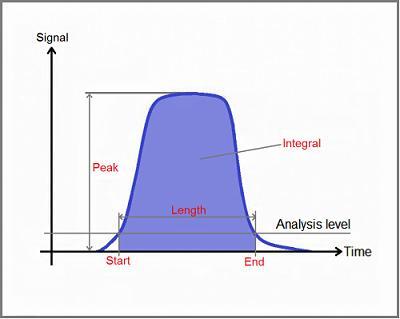

脉冲分析

脉冲分析

三、TR-9600数据记录器验光仪(瞬态记录器电流放大器)的规格参数

规格
简短的介绍TR-9600 光度计专门开发为数据采集器,用于分析单脉冲、脉冲周期或调频信号。
典型应用调频和单脉冲闪光光源的脉冲轨迹分析
校准每个放大器范围内的电流响应度的校准和比较。
测量范围

1 µs 上升时间放大器:10 (1 mA/V – 30 nA/V)

100 ns 上升时间放大器:4 (300 µA/V  – 10 µA/V)

主要特点脉冲轨迹形状、绝对光测量单位的峰值功率(取决于检测器)、脉冲宽度和脉冲半宽度、单脉冲能量、脉冲重复率
展示

LED:

POWER:设备打开,DC 电源存在

CONNECTED:接收到远程命令

ERROR:错误,DC 电源

模拟输入BNC-Socket (max. ± 5 mA, max. ± 5 V)
偏差-12 V to + 12 V, 10 mA, Shielding BNC-Socket
扳机

外部触发输入(TTL/CMOS,上升沿或电平)

触发输出(CMOS,4 mA)

触发迟滞:约50mV

测量范围10 (three-step,1 mA/V – 30 nA/V)
模数转换器最大 12 位10 M 样本/秒
采样率5 个范围(10 M 样本/秒 – 1 k 样本/秒)
数据记录仪2 M 样本(4 兆字节)
电源

(6 - 8) V / 1.2 A,DC 电源插头 5.5 mm / 2.5 mm / 10 mm

AC/DC 电源 (7V/1.5 A)

温度范围(5  – 40) °C
界面

RS232(75 - 57600 波特,8 个数据位,1 个停止位,无奇偶校验)

DSUB9 插座:

PIN 2:TxD

PIN 3:RxD

PIN 5:GND

PIN 1,4,6 已连接

PIN 7,8 已连接

IEEE488(488-1978、AH1、SH1、L4、T4)
尺寸

w = 28,0 cm

d = 25,2 cm

h = 7,8 c

重量2000 克(不含电池)
湿度<80%,非冷凝
信息建议定期重新校准当前校准。特别是当必须测量非常小的测量电流时。在湿度非常高的情况下,辐射计的故障电流可能在低测量电流下出现,应予以考虑。

量程规格 :TR-9600-1:10(2.000 mA 至 3.000 nA)手动或自动量程
范围号Gain最大限度.范围上升时间(10% – 90%)带宽噪音(pp)误差(20ºC)
AR01 mA/V± 2 mA 1 µs333 kHz2 mV< 1% ± 2 mV
AR1300 µA/V± 600 µA1 µs333 kHz3 mV< 1% ± 2 mV
AR2100 µA/V± 200 µA1 µs333 kHz2 mV< 1% ± 2 mV
AR330 µA/V± 60 µA1 µs333 kHz3 mV< 1% ± 2 mV
AR410 µA/V± 20 µA1 µs333 kHz2 mV< 1% ± 2 mV
AR53µA/V± 6 µA1 µs333 kHz4 mV< 1% ± 2 mV
AR61 µA/V± 2 µA3 µs111 kHz4 mV< 1% ± 2 mV
AR7300 nA/V± 600 nA3 µs111 kHz10 mV< 1% ± 2 mV
AR8100 nA/V± 200 nA30 µs11 kHz4 mV< 1% ± 2 mV
AR930 nA/V± 60 nA30 µs11 kHz10 mV< 1% ± 2 mV
版本
TR-9600-11 µs 版本
TR-9600-2100 纳秒版本


四、TR-9600数据记录器验光仪(瞬态记录器电流放大器)可配置

型号简述型号简述
VL-3701VL-3704用于测量照度的探测器头,以勒克斯为单位 [lx]VL-3702用于测量照度的探测器头,单位为勒克斯[lx]。B 类,f1 ≤ 6 %
VL-3705用于测量暗照度的探测器头,以勒克斯 [lx] 为单位测量暗照度PD-9310A高灵敏度探测器头,用于测量照度(勒克斯 [lx])。 特点:f1 ≤ 3 %, 2.8nA/lx, 20mm 扩散器, 用于验光仪和放大器, 校准证书
PD-9310B高灵敏度探测器头,用于测量照度(勒克斯 [lx])。 特点:f1 ≤ 6%,2.8nA/lx,20mm扩散器,用于验光表和放大器,校准PD-9310B-N灵敏度非常高的探测器头,用于测量照度(勒克斯 [lx])。 特点:f1 ≤ 3 %, 28nA/lx, 无扩散器, 用于验光表和放大器, 校准
VL-1101 + UMPA-0.5-11-RD 探测器头模块探测器头,用于测量照度(勒克斯 [lx])。 特点:UMPA适配器,用于积分球,用于验光仪和放大器,校准证书VL-3701 与 SRT-M37-L探测器头,用于测量明视照度(以lx为单位)和亮度(以cd/m²为单位)
PD-9310 带 SRT-M37-L高灵敏度探测器头,用于测量明视亮度(以cd/m²为单位)。 特点:前透镜可视1°,2°,5°或10°视角,用于验光表和放大器,校准证书VL-1101 带VL-11安装座的光度检测头。 特点:模块化探测器,可与积分球、前透镜等一起使用。用于验光仪和信号放大器
PD-9304通用探测器头,用于激光功率、照度和 400-1100 nm iiradibe。 特点:带 1 cm² 的硅光电二极管,可更换滤波器和余弦扩散器,可与验光表和信号放大器一起使用RW-3701、RW-3702、RW-3703、RW-3704、RW-3705、RW-3708用于测量辐照度的检测头,单位为 W/m²
UV-3701用于测量紫外线辐射辐照度的检测头,单位为 W/m²。 特点:光谱响应度从315-400nm(UV-A),余弦视场,用于验光仪和放大器,校准证书。紫外线防护材料UV-3702 用于测量紫外线辐射辐照度的检测头,单位为 W/m²。 特点:光谱响应度从280-315nm(UV-B),余弦视场,用于验光仪和放大器,校准证书。
UV-3703 用于测量紫外线辐射辐照度的检测头,单位为 W/m²。 特点:光谱响应度从200/250-280nm(UV-C),余弦视场,用于验光仪和放大器,校准证书。紫外线防护材料UV-3710 用于测量紫外线辐射辐照度的检测头,单位为 W/m²。 特点:光谱响应度从320-400nm(UV-A),余弦视场,用于验光仪和放大器,校准证书。
UV-3711 用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:280-320nm (UV-B) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。UV-3716用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:305-400nm (UV-A) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3717用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特性:315-400nm (UV-A) 的光谱响应度,> 400 nm 辐射的低串扰,余弦视场,用于验光计和放大器,校准证书。UV-3719用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:250-400nm (UV) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。
UV-3720 用于测量以 W/m² 为单位的紫外线辐射辐照度的检测头。特点:240-320nm (UV) 的光谱响应度,余弦视场,用于验光计和放大器,校准证书。紫外线UV-3718用于测量以 W/m² 为单位的 UV-C 254nm 辐射的高辐照度的检测头
PD-11 系列带有 DP-11 安装座的探测器头紫外线外光材料UV-3706用于测量胆红素光疗中辐照度 W/m² 的探测器头。特点:胆红素光化反应,余弦视场,与验光仪一起使用,校准证书。
UV-3711-308用于测量 308nm 准分子激光器辐照度的检测头,单位为 W/m²。特点:平坦的光谱响应度在 308nm 附近。余弦视场、剂量测量与 P-9710-2 验光仪结合使用、校准证书紫外线UV-3709 用于蓝光危害测量的检测器。特点:单细胞检测器,BLH 光化辐照度,配合验光仪使用,校准证书
UV-3725用于测量空气消毒应用中 UV-C 254 nm 辐照度的检测器RW-37 与 SRT-M37-L用于测量以 W/m² 为单位的辐照度和以 W/(m²sr) 为单位的辐射度的探测器头
S-SDK-TR9600TR9600 变体的软件开发套件。S-TR9600TR9600 变体的应用软件。
RCH-102用于硬质纤维 UVA 和蓝光固化过程中高强度照射的检测头ISD-5-VLISD-10-VL积分球探测器,用于测量2π点光源的光通量(lm)
TD-11VL01带DP-11接口的光度、温度稳定探测器LP-9901检测头,用于测量激光辐射功率(以W为单位)和激光辐照度(以W/m²为单位)
ISD-3P-Si、ISD-5P-Si、ISD-10-Si积分球探测器,用于激光功率,单位为 WLDM-9811扩展光源的蓝光和视网膜热危害检测器。 特点:1.7mrad,11mrad和100mrad视野。取景器,可聚焦,用于验光表,校准证书。
ISD-3P-IGA积分球探测器与 InGaAs 光电二极管和 30 mm 球体,用于激光功率 W。ISD-5P-SiUV积分球探测器,带紫外增强硅光电二极管和 50 mm 球体,激光功率为 W
ISD-5P-IGA积分球探测器,带 InGaAs 光电二极管和 50 mm 球体,激光功率为 W
