德国Gigahertz-Optik ISD-5-VL积分球探测器
详情说明

一、ISD-5-VL积分球探测器概述

      1、紧凑型积分球探测器

      TISD-5-VL积分球探测器采用直径为50毫米/2英寸的硫酸钡(ODP97)涂层积分球,带有12.7毫米/0.5英寸直径的测量端口和光度传感器。


      2、扩散器窗口

      安装在球体上的光度传感器配有扩散器,因此探测器可以集成来自几乎整个积分球表面的反射光。这大大减少了由光的第一次反射引起的热点效应。


      3、挡板

      传感器靠近测量端口放置,以便在球体内产生较大的接收角,而无需直接照射探测器。


      4、可追溯的校准

      以 lm 为单位的光通量灵敏度校准在千兆赫兹光学的光辐射量校准实验室进行。


二、ISD-5-VL积分球探测器的特点

      ISD-5-VL积分球探测器,用于测量2π点光源的光通量(lm)

        •50毫米球体直径

        •12.5mm 端口直径

        •BaSO4 coating

        •用于验光仪和信号放大器

        •校准证书


三、ISD-5-VL积分球探测器的规格参数

规格
光谱响应度光度 V(λ)
f1'(光谱不匹配)f1≤5%
典型响应率15 nA/lm
最大限度.信号电流1毫安
输入光学12.7 毫米直径
输入光学50 毫米
涂层硫酸钡
安装M6螺纹孔
传感器VL-1101
连接器同轴电缆 2m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器
温度范围(5 - 40) 摄氏度
分钟。信号电流取决于验光师
上升时间17 ns
测量范围
版本分钟(0.1 pA NO)最大值 (200µA)最大值 (1mA)单位
ISD-5-VL6.67E-061.33E+046.67E+04lm

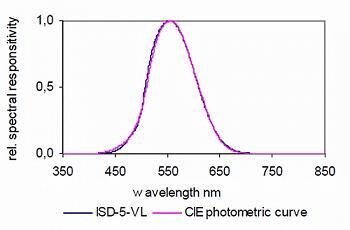

典型光谱响应度

典型光谱响应度


四、ISD-5-VL积分球探测器可配置

产品型号产品描述产品型号产品描述
P-9710用于测量连续波、单脉冲和调制辐射的高端光学计X1-1四通道 USB 光度计,分别为电流放大器,专为移动使用的光度和辐射检测器而设计
X1-RM3HE 外壳中的验光计,用于 19” 机架X1-PCBCL具有 4 个输入通道和 7 个增益范围的光度计和电流放大器模块
P-2000双通道验光仪P-98018 通道高级电流放大器/光度计
P-9802带多达 24 个测量头的实验室用电流放大器(光度计)TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)
P-9202-4快速响应时间互阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器


五、ISD-5-VL积分球探测器的同类产品

产品型号产品描述
ISD-10-VL2π点光源光通量(lm)积分球检测器
ISD-15P-VL2π光源光通量(lm)积分球检测器
BTS256-LED测试仪紧凑型 BiTec 光谱仪 LED 测试仪,用于测量单个 VIS 和 NIR LED 的总光通量
