您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik ISD-15P-VL积分球检测器
德国Gigahertz-Optik ISD-15P-VL积分球检测器
详情说明

一、ISD-15P-VL积分球检测器概述

      1、六英寸积分球检测器

      ISD-15P-VL 积分球探测器具有 150 毫米直径的积分球和合成涂层 ODM98,提供一个 38.1 毫米/1.5 英寸直径的测量端口和一个光度探测器。


      2、合成涂层

      Gigahertz-Optik 的合成 ODM98 涂层提供近乎完美的半球漫反射,可在小尺寸积分球内实现最佳光分布。


      3、合成涂层挡板

      即使与内窥镜等大型分散光束源一起使用,检测器也会受到来自测量端口的直接辐射的阻挡。独特的 UMPB-ZB 挡板设计提供集成扩散通道,以最大限度地减少由光信号的第一次反射引起的热点效应。


      4、可选光纤连接器

      可选的 SMA 连接器可用于将光谱仪添加到积分球以进行相对光谱分布测量。


      5、可选的辅助端口

      在必须补偿测量端口再反射光引起的替代误差的应用中,可选择使用辅助端口。


      6、可追溯的校准

      以 lm 为单位的光通量灵敏度校准在 Gigahertz-Optik 的光辐射量校准实验室进行。


二、ISD-15P-VL积分球检测器的特点

      2π光源光通量(lm)积分球检测器

        •直径 150 毫米的球体;

        •38.1mm直径端口;

        •合成涂层;

        •用于验光仪和信号放大器;

        •校准证书。


三、ISD-15P-VL积分球检测器的规格参数

规格
光谱响应度光度 V(λ)f1' (光谱不匹配)F1 ≤ 5 %
典型响应性4 nA/lm最大信号电流1 mA
输入光学器件38.1 mm Ø (UMPF-1.5)球体直径150 mm
涂层ODM98安装base
检测器端口UMPF-0.5 with baffle传感器VL-1101
连接器同轴电缆 2m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4)连接器温度范围(5 - 40) °C
最小信号电流取决于验光仪上升时间17 纳秒
测量范围
测量范围最小值 (0.1 pA NEI)最大值 (200 μA)最大 (1 mA)单位
ISD-15P-VL2.50E-055.00E+042.50E+05lm

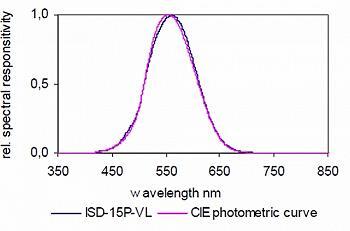

典型的光谱响应

ISD-15P-VL积分球检测器典型的光谱响应


四、ISD-15P-VL积分球检测器可配置

产品型号产品描述产品型号产品描述
P-9710用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪X1-1四通道USB验光仪,分别为电流放大器,设计用于移动用途的光度和辐射检测器
X1-RM3HE外壳中的验光仪,用于19“机架X1-PCBCL分别是验光仪 电流放大器模块,具有 4 个输入通道和 7 个增益范围
P-2000双通道验光仪P-98018通道高级电流放大器/验光仪
P-9802带多达 24 个测量头的实验室用电流放大器(光度计TR-9600高速和短上升时间数据记录器光学计(瞬态记录器电流放大器)
P-9202-4快速响应时间互阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器P-21用于测量任何光度和辐射应用中的 CW、单脉冲和调制辐射的多用途触摸屏光学计


五、ISD-15P-VL积分球检测器的同类产品

产品型号产品描述
ISD-10-VL2π点光源光通量(lm)积分球检测器
ISD-21-BTS256-LED用于测量单个 2π 发光二极管的光通量和光色的系统,最大可达 63.5mm。特点:直径21cm的积分球和辅助灯,带Bi-Tec传感器的紧凑型光谱照度计,用于精确测量光通量,光谱辐射功率,CCT,CRI,色度坐标等。
