您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik ISD-10-VL光通量积分球检测器
德国Gigahertz-Optik ISD-10-VL光通量积分球检测器
详情说明

一、ISD-10-VL光通量积分球检测器概述

      1、紧凑型积分球检测器

      ISD -10-VL 积分球检测器采用直径为 100 毫米/4 英寸的硫酸钡 (ODP97) 涂层积分球,测量端口直径为 15 毫米/0.6 英寸,以及一个光度检测器。

      它的光度检测器配有扩散器,使检测器对几乎完整的积分球表面的反射光进行积分。这大大减少了由光信号的第一次反射引起的热点效应。


      2、“阴影位置”中的探测器

      检测器位于靠近测量端口的位置,以在球内产生较大的接受角,而无需直接照射检测器。


      3、可选光纤连接器

      可选的 SMA 连接器可用于将光谱仪添加到积分球以进行相对光谱分布测量。


      4、可选的辅助端口

      在必须补偿测量端口再反射光引起的替代误差的应用中,可选择使用辅助端口。


      5、可追溯的校准

      以 lm 为单位的光通量灵敏度校准在 Gigahertz-Optik 的光辐射量校准实验室进行。


二、ISD-10-VL光通量积分球检测器的特点

      2π点光源光通量(lm)积分球检测器

        •100 毫米球体直径;

        •15 毫米端口直径;

        •BaSO 4涂层;

        •用于验光仪和信号放大器;

        •校准证书。


三、ISD-10-VL光通量积分球检测器的规格参数

规格
光谱响应度光度 V(L)f1' (光谱不匹配) F1 ≤ 5 %
典型响应性9 nA/lm输入光学器件15 mm Ø
输入光学器件100 mm涂层 BaSO4
安装M6 旋孔传感器 VL-1101
连接器同轴电缆 2m 长,带 BNC (-1)、校准数据 (-2) 或 ITT (-4) 连接器温度范围 (5 - 40) °C
最小信号电流取决于验光仪上升时间17 纳秒
测量范围
版本最小值 (0.1 pA NEI)最大值 (200 μA)最大 (1 mA)单位
ISD-10-VL1.11E-052.22E+041.11E+05lm

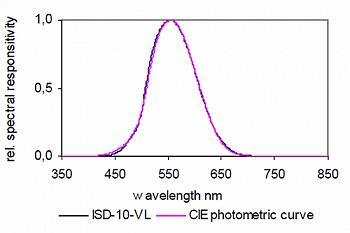

典型的光谱响应

典型的光谱响应


四、ISD-10-VL光通量积分球检测器可配置

产品型号产品描述产品型号产品描述
P-9710用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪X1-1四通道USB验光仪,分别为电流放大器,设计用于移动用途的光度和辐射检测器
X1-RM3HE外壳中的验光仪,用于19“机架X1-PCBCL分别是验光仪 电流放大器模块,具有 4 个输入通道和 7 个增益范围
P-2000双通道验光仪P-98018通道高级电流放大器/验光仪
P-9802用于实验室的电流放大器(验光仪),最多可配备 24 个测量头TR-9600高速和短上升时间数据记录器验光仪(瞬态记录器电流放大器)
P-9202-4快速响应时间跨阻信号放大器P-9202-5通用跨阻信号放大器
P-9202-6高灵敏度跨阻信号放大器


五、ISD-10-VL光通量积分球检测器的同类产品

产品型号产品描述
ISD-5-VL积分球探测器,用于测量2π点光源的光通量(lm)
ISD-15P-VL积分球探测器,用于测量2π光源的光通量(lm)
