德国Gigahertz-Optik LDM-9811探测器传感器
详情说明

一、LDM-9811探测器概述

      1、LDM-9811辐射防护用光探测器

      辐射度是用于确定蓝光危害和人眼视网膜热危害的量,以辐射单位 W/(m2*sr) 测量。对于点源配置,通常测量辐照度。


      2、用于辐射测量的查看器模块

      LDM-9811 是一个模块化设计的查看器模块,与 PD-16 系列探测器结合形成完整的辐射探测器。一体式机加工铝制外壳可确保在实验室和现场使用中获得最佳稳定性。 LDM-9811/PD-16 具有大光圈高光通量聚焦物镜。 LDM-98 的可用测量距离从 0.3m 到无穷大。


      3、可选择的视野

      LDM-9811 后面板上的选择器旋钮可以选择三个视野 1.7、11 和 100mrad,用于测量蓝光危害法规中点光源和大面积光源的限值。


      4、用于精确对准和聚焦的取景器

      通过目镜取景器可以看到要测量的目标点。与 LDM-9811 与感兴趣区域的十字准线瞄准辅助对准相结合非常简单。对焦是通过调整取景器屏幕上图像的清晰度来实现的。


      5、三种危险光谱响应

      Gigahertz-Optik 提供三个可更换的 PD-16 型检测器,用于 LDM-9811 查看器模块,用于测量

        •蓝光危害 -型号 PD-16BLH

        •视网膜热危害 -型号 PD-16RTH

        •视网膜热危害 IR-A -型号 PD-16-RTHA

      由于光电二极管检测器技术的限制,视网膜热检测器的较长波长响应被限制为 1150nm,而不是指定的 1400nm。


      6、溯源校准

      校准由 Gigahertz-Optik GmbH 校准实验室针对光辐射测量量执行。与 Gigahertz-Optik 提供的所有光检测器一样,包括绝对检测器响应度校准以及检测器单独测量的相对光谱响应度数据。


二、LDM-9811探测器传感器的特点

      扩展光源的蓝光和视网膜热危害检测器:1.7mrad、11mrad 和 100mrad 视场。取景器,可聚焦,用于验光计,校准证书。


三、LDM-9811探测器的规格参数

LDM-9811+PD-16BLH
光谱函数

蓝光危害

光化

典型响应

1.7 mrad; 0.2 nA/W·m-2·sr-1

11 mrad; 5.7 nA/W·m-2·sr-1

100 mrad; 380 nA/W·m-2·sr-1

Imax1 mA
感应面积余弦扩散器50 mm Ø Cosine
电缆长度2 m
工作温度(5 - 40) °C
插头类型-1,-2,-4
LDM-9811+PD-16RTH
光谱函数

视网膜

光化

典型响应1.7 mrad; 0.3 nA/W·m-2·sr-1

11 mrad; 11 nA/W·m-2·sr-1

100 mrad; 780 nA/W·m-2·sr-1

Imax1 mA
感应面积余弦扩散器50 mm Ø Cosine
电缆长度 2 m
工作温度(5 - 40) °C
插头类型-1,-2,-4
LDM-9811+PD-16-RTHA
光谱函数

视网膜

典型响应

1.7 mrad; 0.2 nA/W·m-2·sr-1

11 mrad; 5 nA/W·m-2·sr-1

100 mrad; 360 nA/W·m-2·sr-

Imax1 mA
感应面积余弦扩散器50 mm Ø Cosine
电缆长度2 m
操作温度(5 - 40) °C
插头类型-1,-2,-4

Distance / F.O.V.100 mrad11 mrad.1.7 mrad
光斑直径0.3 m19.92.20.4
0.5 m39.84.40.8
1 m89,69.91.8
2 m189.220.93.8
10 m98610919.8

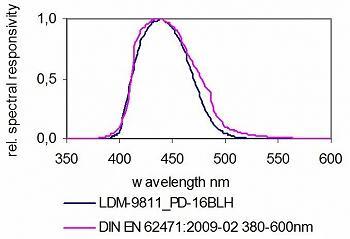

LDM-9811_PD-16BLH - 典型光谱响应度                 1683441761405035              1683441771291140

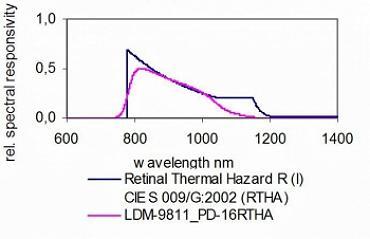

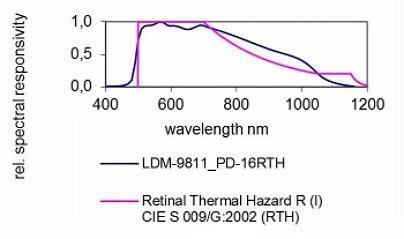

LDM-9811_PD-16BLH - 典型光谱响应度                    LDM-9811_PD-16RTH典型光谱响应度                LDM-9811_PD-16RTHA 典型光谱响应度


四、LDM-9811探测器可配置

产品型号产品描述
P-9710用于测量连续辐射、单脉冲辐射和调制辐射的高端验光仪


五、LDM-9811探测器的同类产品

产品型号产品描述
X1-3用于测量人工辐射源的紫外线和蓝光危害的验光仪。
XD-45-HB用于蓝光危害测量的检测器
LDM-1901光生物风险组分类(光谱或积分测量)
