高功率紫外光源的辐照度测量(紫外固化)

文章出处:新闻动态 责任编辑:百世精工科技 发表时间:2023-04-17 16:44:07



      高强度紫外线辐射存在于一系列应用中。例如,大功率紫外光源广泛用于 紫外线固化 这带来了许多需要解决的测量挑战。


      紫外线固化是一种光化学过程,当材料内混合的光引发剂吸收高能紫外线时,就会开始聚合[1]。在广泛用于涂料、印刷、粘合剂、灌封剂和灌封化合物的固化过程中,控制工件暴露于紫外线能量(时间和强度)至关重要。为了监测和调整紫外线能量,需要尽可能靠近被照射部件的表面测量辐照度,以表示相同的曝光。成功的固化需要以适合特定材料的波长提供正确剂量的紫外线。剂量,以J/cm²为单位,是紫外线强度和暴露时间(W/cm²×秒)的乘积。紫外线强度(辐照度)由以W/cm²为单位的紫外线辐射计测量,但也可以直接显示为以J/cm²为单位的剂量。 合适的辐射计还必须能够承受高温环境,或者可以选择提供温度效应校正。由于这种辐射计在这种高强度应用中具有出色的性能,因此该技术也用于紫外光刻应用(参见 约038 掩模对准器的UV测量装置(光刻)).


      有两种主要类型的紫外线源用于产生所需的高强度紫外线照射:


      1. 大功率气体放电灯(例如中压汞灯): 这些气体放电灯通过将汞蒸发成含有惰性气体混合物的密封石英管内的极高温等离子体气体来产生强烈的紫外线辐射。光谱组成可以通过添加掺杂剂金属(如铁或镓)来在一定程度上改变。发射光的光谱峰值非常明确,这是由于具有定义能量的内部原子跃迁。除了紫外线辐射外,气体放电灯还从灯的石英外壳产生非常高水平的红外辐射,这可能是材料成功硬化的帮助或障碍。

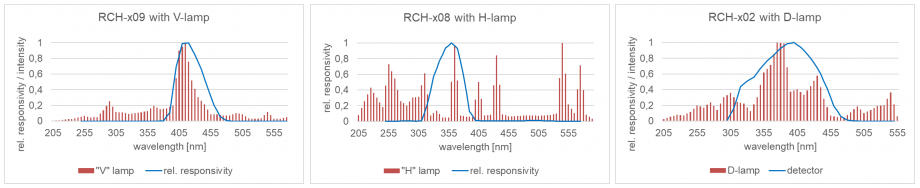

Snipaste_2023-04-17_16-12-31.


      2. 高功率紫外 LED(例如 365 nm 处): 近年来,趋势显然是使用大功率LED作为光源。随着最新的发展,它们提供了增加的紫外线输出以及即时开启和由此产生的能源效率的好处。结合稳定性和使用寿命优势[2],LED现在处于非常有竞争力的水平,并将继续改进。但是,必须考虑其他主题,例如加热效应引起的波长稳定性。由于固化材料中的吸收也与辐照的波长密切相关,因此此处的偏差会导致固化过程及其持续时间的变化。当然,由于寿命限制而进行的剂量监测仍然是一项重要任务。如前所述,LED在紫外线应用中得到了显着改善,但老化是一个显着的影响[3]。

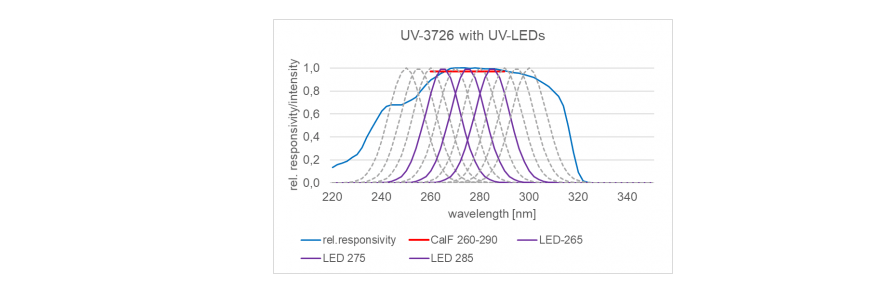

Snipaste_2023-04-17_16-13-51.

      一个重要的事实: 气体放电灯和LED的输出强度都会随着时间的推移而降低。因此,为确保达到所需剂量,应密切监测辐照度。利用这些信息,可以调整工艺时间,以确保材料内的紫外光固化工艺完成。灯泡更换计划也可以根据这种辐射测量进行优化。


      因此,选择适合使用高强度气体放电灯和LED进行紫外固化测量的辐射计需要满足以下标准:


     ∙ 探测器设计,在暴露于强烈的紫外线和热辐射时,老化和漂移最小;

     ∙余弦视场探测器(小f2) 用于高精度的辐照度测量;

     ∙平面型探测器,使测量平面与工件表面相匹配;

     ∙探测器的光谱响应度与光引发剂的光谱灵敏度以及气体放电灯和LED的发射光谱相匹配;

     ∙易于操作测量设备;

     ∙保护用户免受强烈的紫外线和热辐射风险;

     ∙快速重新校准服务和可追溯校准,提供ISO 17025校准和测试选项.


RCH-xxx 系列: 适用于不同光源的高温探测器系列


     对于以 W/cm² 和 J/cm² 为单位的辐射测量(积分测量), RCH-xxx 系列 Gigahertz Optik GmbH的探测器头是最合适的。这些经过验证的测量头的创新设计确保了灵敏的光电探测器既能进行热隔离,又能免受高紫外线水平的影响。凭借这一理念,RCH系列多年来一直以极具吸引力的价格满足辐射固化的高要求。针对不同的光源提供不同的版本。


治愈-梅特:紫外线固化盘


     Gigahertz-Optik还将其积分测量知识转移到UV固化盘Cure-Met中。它提供了放置在传送带上的可能性,以便通过更大的固化设置运行。在这里,它连续将数据记录在内部存储中,以提供局部辐照度曲线。


BTS256-LED: 用于紫外线固化应用的卓越光谱辐射计


     一个不同的解决方案是我们的 BTS256-紫外线光谱辐射计系列。它不仅提供整体测量,还提供光谱细节。对于基于 LED 的光源特别有用,这为监控波长以及在选择合适的 LED 时执行分档提供了新的机会。


校准


     对于任何类型的辐射辐照度测量,探测器的校准是最终测量结果精度的一个非常关键的参数。积分测量的一个被低估的主题是光谱失配及其校正,以高精度和低测量不确定度测量不同的光源(参见 约020 降低UV-A、UV-B和UV-C辐射计的测量不确定度 ).换句话说,您可以信赖的低校准不确定度非常重要。在这方面,我们提供来自我们的校准 DAkkS ISO 17025 认可的校准和测试实验室.这意味着根据ISO 17025的最高标准应用于过程,以确保我们校准的可靠性和可追溯性。所有校准均可直接追溯到 PTB、德国 NMI 或类似的 NMI。我们的校准实验室涵盖 200 nm – 2500 nm 的波长范围和各种光学测量。

     相关光度计产品型号:Optik P-9801 8x8通道光度计、X1-RCH-116 LED UV胶固化仪P-9710高端光度计等、X1-1 Optometer 光度计。
