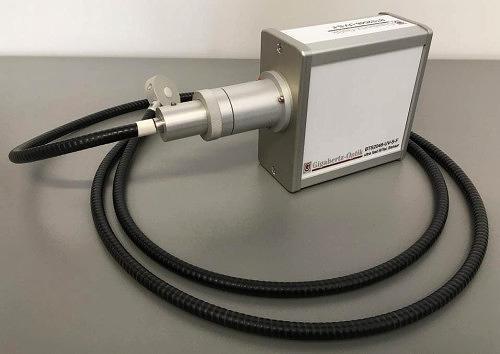

德国原装进口 Gigahertz-Optik BTS2048-VL-F 多功能高速 BTS2048-VL 光谱仪的光纤耦合版本：
•光纤耦合BiTec传感器*：双传感器可实现更准确的测量；
•用于 LED 闪光灯分级的测光表；
•测量时间极短（电子快门），高动态范围（滤光轮）；
•触发输入和输出、以太网和 USB，用于快速数据传输；
•波长范围/nm：280 -1050 nm；
•光带宽：2 nm；
•入口光学器件：光导适配器 F16-F；
•评论：光纤束输入，可选光纤和余弦扩散器配件。
CP-CD-90-10：带光纤的 90° 辐照度光学器件
BTS2048-VL-F 和 BTS2048 -VL之间的唯一区别是 BTS2048-VL-F 具有光导输入，因此满足高端阵列光谱仪的所有要求。
1) BTS2048-VL 2) BiTec 传感器，带 Si 光电二极管、CCD 阵列光谱仪 3) 带 OD1、OD2 和快门的滤光轮
4) 光导安装座 5) 光导适配器 6) 光入射 7) 用于数据处理和通信的微处理器8) USB 2.0 接口 9) 高速以太网接口
10) 微处理器 CCD 传感器控制 11) 触发输入/输出 12) 微处理器光电二极管 13) 直流电源
灵活的光导对于 BTS2048-VL 无法直接耦合到应用所需的输入附件的应用非常方便。 BTS2048-VL-F 具有一个安装座，可以使用 10 毫米套管轻松将光导安装到该安装座上。 Gigahertz-Optik 提供的配件包括不同长度的光导、用于轴向或 90° 入射光的扩散窗以及用于将光导连接到积分球的适配器。还可根据要求提供定制光导。

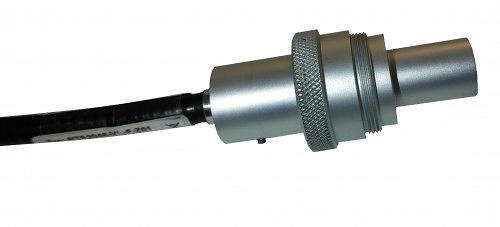

CP-F16-M-10 光导适配器
*其独特功能之一是 Gigahertz-Optik 开发的创新BiTec 传感器，该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它极其线性、稳定和快速，因此保证了更高的测量精度，而且不会带来任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和多功能性（参见有关BTS 技术的文章）。

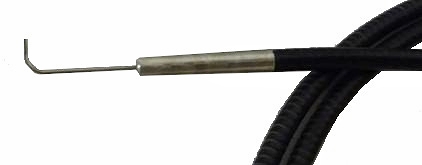

BTS2048-VL-F-Z01：小型 LED 芯片的探针头
标准S-BTS2048用户软件具有可定制的用户界面以及大量显示和功能模块，当使用 Gigahertz-Optik GmbH 的相应配件配置 BTS2048-VL-F 时，可以激活这些模块。提供S -SDK-BTS2048开发者软件，用于将 BTS2048-VL-F 集成到客户自己的软件中。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS2048-VL-F 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附件组件。每台设备均附有各自的校准证书。

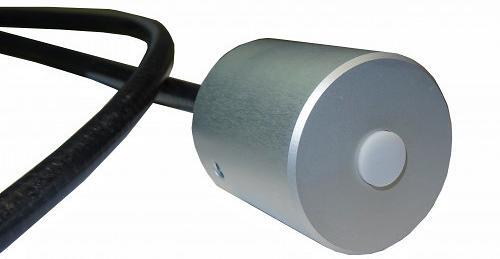

CP-CD-IL-10：内联 37 mm 探测器头
（1）基础规格 | |
| 简短的介绍 | 具有光导输入的 CCD 分光辐射计，用于将光度计与应用耦合。适用于 CW 和脉冲测量的宽动态范围。测量参数取决于可选附件、光谱、发光颜色和显色指数。 |
| 主要特点 | 设备紧凑。 BiTec 探测器配备背照式 CCD（2048 像素、2 nm 光学分辨率、电子快门）和带 V(lambda) 滤光片的硅光电二极管。光学带宽校正（CIE214）。带有快门和两个衰减滤波器的滤光轮。光导输入透镜。 |
| 测量范围 | 取决于配件。光谱范围 280 nm 至 1050 nm。 |
| 典型应用 | CCD 光谱辐射计和测量光学器件的单独设置。带光导的测量装置，可集成到前端和后端 LED 分级测试系统中。 |
| 校准 | 工厂校准。可追溯至国际校准标准。 |
（2）产品 | |||
| 测量数量 | 光谱辐照度 (W/(m² nm))、辐照度 (W/m²)、照度 (lx)、光谱辐射强度 (W/(sr nm))、辐射强度 (W/sr)、发光强度 (cd)、主发光波长、峰值波长、中心波长、质心波长、x、y、u´、v´、X、Y、Z、delta uv、色温、显色指数 (CRI) Ra、R1-R15、TM-30-15 、CQS、CIE-170等。 可选积分球：另外光谱通量（W/nm）和光通量（lm） 可选测角仪：另外辐射强度（W/sr）分布和发光强度（cd）分布。 | ||
| 传感器 | 带光导和扩散器。 精度等级 B 符合 DIN 5032 和 CIE No. 69； f1`、u、f3 和 f4 精度等级 A 符合 DIN 5032 和 CIE No. 69。 | BiTec | 可以使用二极管和阵列进行并行测量，从而通过二极管对阵列进行线性校正，并分别通过a*(s z ( λ )) F*(s z ( λ ))在线校正二极管的光谱失配。 |
| 输入光学器件 | 光导适配器 F16-F。 | 校准 | 取决于光导。 |
| 滤光轮 | 4 个位置（打开、关闭、OD1、OD2）。用于远程暗电流测量和动态范围扩展。 | ||
（3）光谱探测器 | |||
| 积分时间 | 2μs - 4s *1 | 光带宽 | 2 nm |
| 像素分辨率 | ~0.4 nm/像素 | 像素数 | 2048 |
| 芯片 | 高灵敏背照式CCD芯片 | 模数转换器 | 16bit（25 ns 指令周期时间） |
| 峰值波长 | ±0.2 nm | 主波长 | ±0.5 nm *2 |
| Δy Δx 不确定度 | ±0.0015（标准光源A） ±0.0020（普通LED | 光谱范围 | (280 -1050) nm，如果需要低至 280 nm 的校准，我们建议使用BTS2048-VL-TEC-F版本 |
| 重复性 Δx 和 Δy | ±0.0001 | 相关色温 | 标准光源A 30K； LED 高达 +/- 1.5 %，具体取决于 LED 光谱 |
| 带通校正 | 支持数学在线带通校正 | 线性度 | 完全线性化芯片>99.6% |
| 杂散光 | 2E-4 *3 | 基线噪声 | 5 cts *4 |
| 信噪比 | 5000*5 | 动态范围 | >9 震级 |
| CRI（显色指数） | Ra 和 R1 至 R15 | ||
（4）一体式探测器 | |||
| 筛选 | 光谱响应度与精细的 CIE 光度匹配。通过光谱测量数据在线校正光度匹配（光谱失配因子校正）。 | ||
| 测量范围 | 九 (9) 个测量范围，具有卓越的偏移校正功能 | f1'（光谱不匹配） | ≤6%（未校正） ≤1,5%（f1' a*(s z ( λ )) 分别通过光谱数据校正F*(s z ( λ ))，由 BTS 技术自动完成 |
| 测量时间 | 20 µs - 6000 ms | ||
| 范围 | 上升时间 (10 – 90) % | ||
| 0,1,2 | 50 µs | ||
| 3,4,5 | 65 µs | ||
| 6,7,8 | 1.5 ms | ||
（5）其它参数 | |||
| 微处理器 | 32位用于设备控制，16位用于CCD阵列控制，8位用于光电二极管控制 | 接口 | USB V2.0、以太网（LAN UDP协议）、RS232、RS485 |
| 数据传输 | 标准为 2048 个浮点数组值，通过以太网 7ms，通过 USB 2.0 140 ms | 输入接口 | 2x (0 - 25) VDC，1x 光电耦合器隔离 5 V / 5 mA |
| 输出接口 | 最大 2x 集电极开路最大 25V 500毫安 | 扳机 | 合并触发输入（不同选项、上升/下降沿、延迟等） |
| 软件 | 用户软件 S-BTS2048 可选软件开发套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 进行用户软件设置 | 电源 | 带电源：直流输入 5V (±10 %) @ 700 mA 带 USB 总线 (500mA) *8 |
| 尺寸 | 103 毫米 x 107 毫米 x 52 毫米（长 x 宽 x 高）+ 光纤适配器 | 重量 | 500克 |
| 安装 | 三脚架和 M6 螺纹 前适配器 UMPA-1.0-HL，与积分球端口框架 UMPF-1.0-HL 配合使 | 温度范围 | 储存：（-10 至 50）℃ 操作：（10 至 30）°C *9 |
| 信息 | *1 建议每次改变积分时间时执行一次新的暗信号测量； *2 典型值，主波长的不确定性取决于 LED 的光谱分布； *3 典型值，在 LED 峰值左侧 100nm 处测量冷白色宽带 LED； *4 *5 典型值是在未对 4ms 测量时间和阵列的满量程控制进行平均的情况下测得的。平均导致 S/N 二次上升，即基本噪声二次下降，例如平均到 100 倍，将 S/N 提高 10 倍； *6 最小 500/1 S/N。全量程控制下的最大值； *7 只允许短时间照射，以避免热损伤； *8 在 USB 连接期间，由于电流供应有限，并非所有功能都可用，例如没有以太网； *9 需要约 100 ℃ 稳定温度的设备。 25分钟如果在预热阶段进行测量，或者如果在变化的温度下进行测量，则每次测量都需要进行暗信号测量。在高温和最大积分时间下，可以使用降低的动态。 | ||
（6）选项：CP-CD-IL-10 或 CP-CD-90-10（辐照度） | |
| 光谱辐照度响应度范围（光谱测量） | (5E-5 - 3E5) W/(m²nm) （注：与规定的 CP-CD-IL-10 数量相比，CP-CD-90-10 通常不敏感 10%） |
| 照度测量范围（积分测量） | (5E-1 - 1E9) lx （注：与规定的 CP-CD-IL-10 数量相比，CP-CD-90-10 通常不敏感 10%） |
| 型号 | 描述 |
| S-SDK-BTS2048 | BTS2048 变体的软件开发套件。 |
| CP-LG Series | CP-LG 系列提供各种光学光导。我们提供多种不同长度的探测器设计（内联、90°、探头等）。也可以进行定制设计。 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
| 型号 | 描述 |
| BTS2048-VL-TEC-F | 多功能高速 BTS2048-VL-TEC 的光纤耦合版本。 |
| BTS2048 Series | 紧凑型光谱辐射计具有出色的光学性能和 BiTec 技术，可用于实验室和现场使用的精确测量。 |
| BTS2048-UV-F | 使用这款高质量紧凑型光纤耦合光谱仪在紫外光下进行测量。 |
