澳大利亚Advanced Navigation GNSS Compass高精度组合导航/指南针
详情说明

      澳大利亚Advanced Navigation GNSS Compass是一个即插即用的GNSS/INS导航和航向解决方案。


      GNSS Compass是一个多合一的GNSS/INS导航和航向解决方案。它提供精确的基于双天线的GPS航向,不受磁场干扰,在GNSS中断期间可以保持精确的航向,最长可达20分钟。它具有高精度的1厘米RTK定位功能,并具有NMEA 0183、NMEA 2000和以太网接口,即插即用。

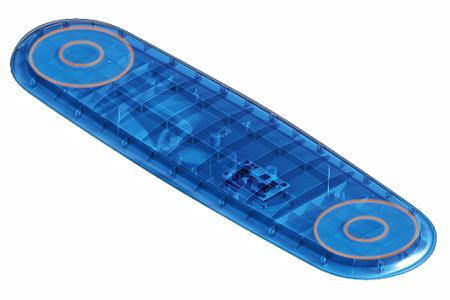

GNSS Compass组合导航

一、Advanced Navigation GNSS Compass组合导航的主要特点

性能特点应用


海洋陆地

0.4°滚动和俯仰

0.2°方位

0.01 m RTK定位

摆动:5 %或0.05米

(取其大者)。

双天线定位

GPS, GLONASS, Galileo & BeiDou

以太网和串行选项

易于与水道测量仪连接

组合式。

海洋

海洋导航

水文地理学

自主农业

天线定位



二、Advanced Navigation GNSS Compass组合导航的特征优势

即插即用GNSS航向接口选项双频RTK GNSS时间服务器
GNSS Compass是一个完全即插即用的解决方案,同时支持NMEA 2000和NMEA 0183。不需要配置、设置或校准。在几分钟内就能获得可靠的位置和航向。GNSS指南针使用双GNSS天线来可靠地确定高精度的真实方向。它不需要运动就能工作,而且不受磁场干扰的影响。GNSS Compass有串行变体和以太网供电变体两种。串行型号支持NMEA 2000和NMEA 0183,可以即插即用地连接到现有的船舶系统,而以太网供电型号可以简化电源和网络布线,为新应用提供最大的灵活性。GNSS指南针具有L1/L2 RTK功能,提供10毫米的实时位置精度。它支持所有当前和未来的卫星导航系统,包括GPS、GLONASS、GALILEO和BeiDou。GNSS指南针具有一个GPS纪律振荡器,使其能够作为其他系统的高精度时间基准。通过以太网供电的变体支持PTP和NTP,以实现整个网络的精确时间同步。



三、Advanced Navigation GNSS Compass组合导航的技术规格

导航
水平位置精度1.5m垂直位置精度2.0m
水平位置精度(带 RTK)0.01m垂直位置精度(带 RTK)0.015m
速度精度0.05m/s滚转和俯仰精度0.4°
航向精度0.2°起伏精度5 % 或 0.05 m(以较大者为准)
范围无限热启动时间500 ms
输出数据速率高达 200 Hz



GNSS全球导航卫星系统
支持的导航系统GPS L1, L2 • GLONASS L1, L2 • GALILEO E1, E5b • BeiDou B1, B2支持的 SBAS 系统WAAS • EGNOS • MSAS • GAGAN • QZSS
加速限制4 g热启动优先修复6 s
冷启动优先修复30 s航向固定(有效位置后)10 s



通信
Ethernet
接口Ethernet速度10/100
协议NMEA0183 • AN Packet Protocol • TSS1 • Simrad • RTCM端口最多 4 个 TCP 或 UDP 端口
定时PTP Server • NTP Server计时精度 (PTP)50ns
计时精度 (NTP)1 ms

Serial
接口RS422 或 RS232 • CAN 总线速度2400 至 1 M 波特
协议NMEA0183 • NMEA2000 • AN Packet Protocol • TSS1 • Simrad • RTCM定时1PPS输出
计时精度20 ns


硬件
Ethernet
电源输入以太网供电 (PoE) 802.3af 或 802.3at能量消耗1.3 W
工作温度-40 °C 至 85 °C防护等级IP67 • MIL-STD-810G
冲击极限75 g 11 ms尺寸672 x 190 x 73.9 mm
重量1450克

Serial
工作电压9 至 36 V能量消耗1.4 W
工作温度-40 °C 至 85 °C防护等级IP67 • MIL-STD-810G
冲击极限75 g 11 ms尺寸672 x 190 x 73.9 mm
重量1450克

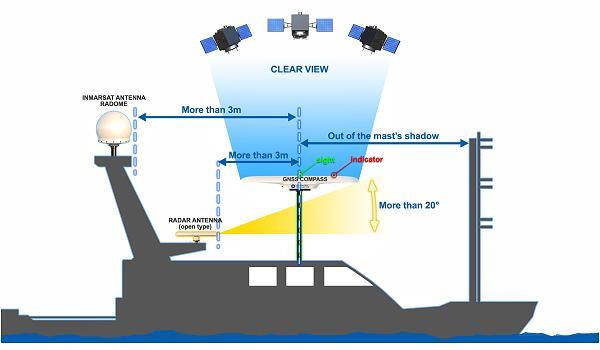

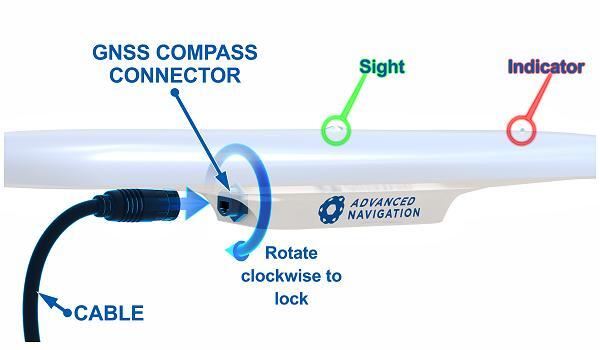

全球导航卫星系统指南针理想的安装位置    全球导航卫星系统罗盘连接器锁定

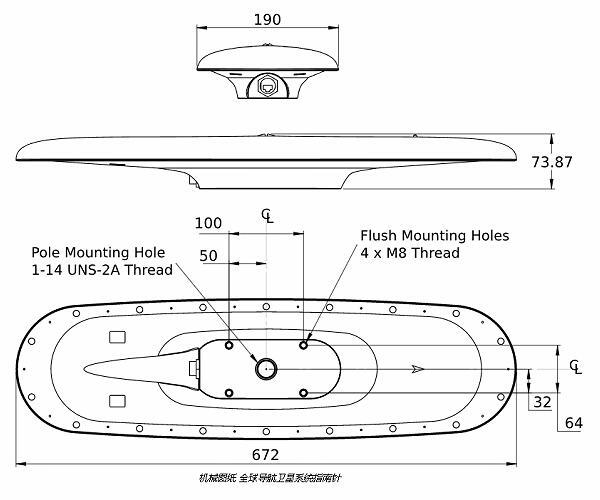

GNSS 罗盘的机械图


四、Advanced Navigation GNSS Compass组合导航的相关型号:

      Advanced Navigation ORIENTUS MEMS AHRS微型惯性传感器

      Advanced Navigation MOTUS MEMS IMU高精度传感器

      Advanced Navigation SPATIAL MEMS GNSS/INS辅助惯性导航系统

      Advanced Navigation Certus MEMS GNSS/INS惯性导航系统传感器

      Advanced Navigation Certus Evo MEMS GNSS/INS超高精度惯性导航系统传感器

      Advanced Navigation Spatial FOG Dual FOG GNSS/INS 惯性导航传感器

      Advanced Navigation Boreas D70/D90 数字光纤陀螺仪
