德国Gigahertz Optik PFL-200 快速闪烁计
详情说明

一、PFL-200闪烁计概述

      用于一般照明目的的灯和灯具制造商在根据 EMC 抗扰度要求确定产品安全性时必须考虑光闪烁。除了电源电压波动的影响外,还必须考虑灯和灯具本身引起的闪烁效应。


      凭借 PFL-200,Gigahertz Optik GmbH 是一家著名的光学测量仪器设备制造商,为所有 BNC 检测器提供了光闪烁放大器。结合可编程交流电源,PFL-200 成为灯和灯具的综合闪烁测试系统,包括电压波动抗扰度测试 IEC TR 61547-1:2017。请参阅有关 TLA 的技术文章。如果还需要光谱测量,BTS256-EF而不是 PFL-200 将是完美的解决方案。


      1、PFL-200闪烁计

      作为光闪烁计,PFL-200 支持所有电流闪烁测量:

        •闪烁百分比(IEEE 标准 1789-2015,IES:RP-16-10,CIE:TN-006,CIE:TN-012)

        •闪烁指数(IEEE 标准 1789-2015,IES:RP-16-10,CIE:TN-006,CIE:TN-012)

        •FFT 频率成分分析

        •P st短期闪烁强度(CIE:TN-006、CIE:TN-012、IEC TR 61547)

        •频闪能见度测量,SVM(CIE:TN-006,CIE:TN-012,IEC TR 63158)

        •M p ASSIST 闪烁感知指标

        •联合附录 JA10

      此外,当与电源 LPS-CH-500结合使用时,PFL-200 允许根据 IEC TR 61547 进行闪烁测试。这些测试旨在探测当光源在干扰信号的影响下在交流电路中运行时的闪烁稳定性。


      2、用户软件 S-BTS256

      PFL-200 使用功能全面且功能强大的 S-BTS256软件进行操作。这允许进行各种评估,例如 SVM 和 Pst。


      3、PFL-200 的校准

      跨阻放大器的一项基本质量特性是其对所有范围的精确且可溯源的电流校准。每个 PFL-200 设备都随附其各自的校准证书。


      4、PFL-200 闪烁放大器的选项

        •用于将设备集成到用户自己的软件中的软件开发套件

        •合软件工具 ST-Flicker 和可编程交流电源 LPS-CH-500 Gigahertz-Optik GmbH 提供 BTS256-EF 的功能扩展,用于根据 IEC TR 61547-1:2017 通用照明设备的测试系统- EMC 抗扰度要求 - 第 1 部分:一种客观的光闪烁和波动抗扰度测试方法。


二、PFL-200闪烁计的特点

      快速闪烁计(放大器),用于带BNC连接器的光电二极管探测器

        •闪烁测量 根据CIE:TN-006,IEC TR 61547,IEC TR 63158,MP辅助,JA10,IES:RP-16-10,IEEE 1789-2015等。

        •用于所有光电二极管检测器(光伏运行)。

        •输入连接器(适合千兆赫 Optik -1 型连接器)。

        •验证 相互比较广告系列中的闪烁测量 (与 BTS256-EF)。


三、PFL-200闪烁计的规格参数

常规
简短描述

用于 -1 (BNC) 探测器的闪烁放大器,带用于远程控制的 USB 接口

主要特点用于 SVM、Pst 等的闪烁放大器、USB 接口、直观的软件和闪烁评估,BNC (-1) 连接器
测量范围取决于探测器
典型应用照明行业的精确闪烁测量
校准放大器出厂校准,可溯源至国家标准
传感器BNC 连接器 (-1)
最小信号电流0.1 毫安
最大信号电流20 μA
微处理器16位,25ns指令周期时间
电源5V 直流电,450mA 用于 USB
接口

USB 2.0 (B 型 USB)

可选无线上网:根据要求提供 WiFi 2,4 GHz(外部天线,范围> 100 米)

温度范围

工作温度:+10°C 至 +30°C

存储:-10°C 至 +50°C

运输箱333毫米 x 280毫米 x 70毫米,650克
尺寸159 毫米 x 85 毫米 x 45 毫米 (长 x 宽 x 高)
重量430 克
闪烁
测量值:闪烁百分比 (IES:RP-16-10, CIE TN 006:2016, CIE TN 012:2021), 闪烁指数 (IES:RP-16-10, CIE TN 006:2016, CIE TN 012:2021), 闪烁频率, 快速傅里叶变换 (FFT), P圣  短期闪烁严重程度 Pst(CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、频闪效应能见度测量 SVM(CIE TN 006:2016、CIE TN 012:2021、IEC TR 63158)、MP 辅助、联合附录 JA10。

BTS256-EF 具有 有限 内部存储器,因此只能访问以下频率范围 用作手持设备时 仪表(无电脑):

测量时间(传感器)测量时间(闪烁)采样率截止频率上限更低的截止频率信噪比可接受的不确定性FFT 频率分辨率
50 ms41.0 ms20 µs5 kHz60 Hz1%+-0.5 Hz25 Hz
100 ms81.9 ms40 µs5 kHz30 Hz1%+-0.5 Hz12.5 Hz
200 ms163.8 ms80 µs2.5 kHz15 Hz1%+-0.5 Hz6.3 Hz
500 ms327.7 ms160 µs1.2 kHz8 Hz1%+-0.5 Hz3.2 Hz
1000 ms655.4 ms320 µs0.6 kHz4 Hz1%+-0.5 Hz1.6 Hz
3000 ms2620 ms1280 µs150 Hz1 Hz1%+-0.1 Hz0.4 Hz
6000 ms5240 ms2560 µs75 Hz0.5 Hz1%+-0.05 Hz0.2 Hz
12000 ms10486 ms5120 µs33 Hz0.25 Hz1%+-0.02 Hz0.1 Hz
这 测量范围扩展 当 BTS256-EF 与 PC 和 S-BTS256 或 S-SDK-BTS256 结合使用时,达到以下范围 软件:
测量时间(闪烁)采样率截止频率上限(3分贝)更低的截止频率信噪比可接受的不确定性FFT 频率分辨率
min.1 ms1 ms (1kHz)-5 µs (200kHz)200 Hz-10 kHz2.5 kHz1% ± 0.5 Hz1 kHz
max.180 s (3 min)1 ms (1kHz)-10 µs (100kHz)200 Hz-10 kHz0.014 Hz1% ± 0.5 Hz0.005 Hz

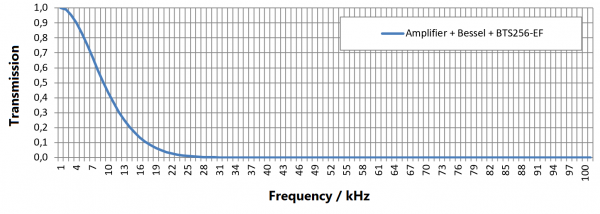

滤波器传输放大器:

滤波器传输放大器

3dB 范围 0 至 5 = 10 kHz,范围 6 至 8 = 200Hz

(对于闪烁测量,建议仅范围 0 到 5)


四、PFL-200闪烁计可配置

型号简述
VL-3701用于测量照度的探测器头,以勒克斯为单位 [lx]
VL-3702用于测量照度的探测器头,单位为勒克斯[lx]。B 类,f1 ≤ 6 %
VL-3704用于测量照度的探测器头,以勒克斯为单位 [lx]
VL-3705用于测量暗照度的探测器头,以勒克斯 [lx] 为单位测量暗照度
VL-3707光度检测器,用于测量极低照度,与可选的 P-9710 验光仪配合使用。
PD-11 系列带 DP-11 接口的探测器头
S-SDK-BTS256BTS256 变体的软件开发套件。
S-BTS256BTS256 变体的应用软件。

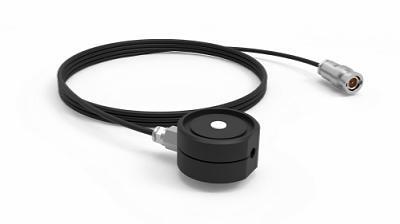

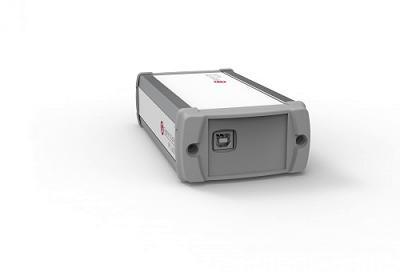

PFL-200 用于 BNC 探测器,用于快速闪烁测量                        VL-3702 作为示例性探测器(可选)

PFL-200 用于 BNC 探测器,用于快速闪烁测量                             VL-3702 作为示例性探测器(可选)

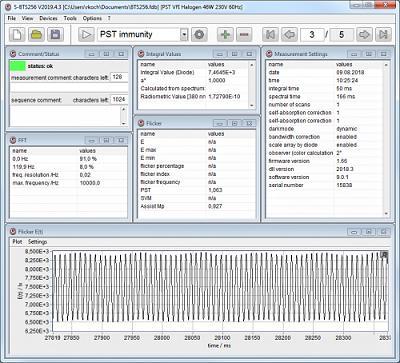

用于闪烁和光线评估的 S-BTS256 软件

用于闪烁和光线评估的 S-BTS256 软件
