三轴加速度计传感器如何工作?三轴加速度传感器工作原理

文章出处:新闻动态 责任编辑:百世精工科技 发表时间:2023-05-24 10:14:36



      在介绍三轴加速度计传感器如何工作之前,我们先简单介绍下什么是三轴加速度计传感器。三轴加速度计广泛应用于航空航天、机器人、汽车和医疗领域。它是根据三轴加速度计加速度的基本原理来做功的,具有体积小、重量轻的特点。它可以测量空间中的加速度,全面准确地反映物体的运动特性。


      航天器惯性测量系统、车辆船舶倾角测量、机器人平衡姿态检测、肢体姿态检测等诸多方面都需要测量物体的倾角。三轴加速度计采用MEMS加速度计测量倾角,具有体积小、重量轻、成本低、不影响被测对象机械机构等特点。

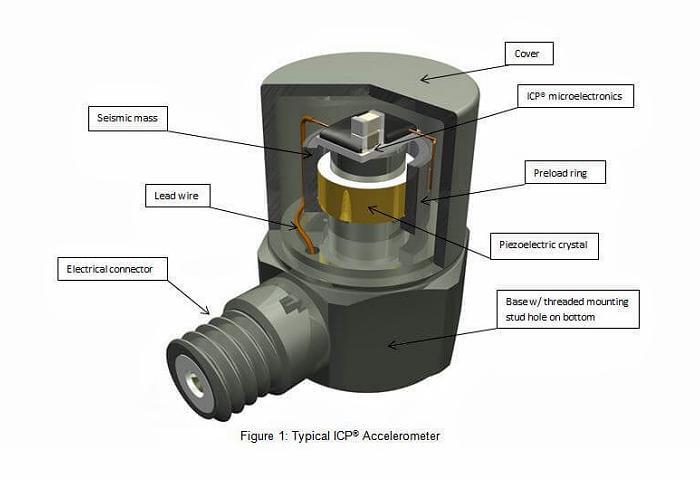

三轴加速度传感器内部结构

      1、加速度传感器的类型

      加速度传感器主要有以下三种类型:压电式、电容式和热式。按输入轴数分类,有单轴、双轴和三轴加速度计。其中每一个都有自己的优势。以电容式三轴加速度计的技术原理为例。电容式加速度计可以感测运动条件,例如不同方向的加速度或振动。它主要是利用硅的机械特性设计的可移动机构。该机构主要包括两组硅梳齿,一组固定,一组立即移动;前者相当于固定电极,后者相当于活动电极。当活动梳齿发生位移时,电容会发生与位移成正比的变化。


      2、三轴加速度计传感器如何工作?

     我们接着介绍三轴加速度传感器工作原理。三轴加速度计大多采用压阻式、压电式和电容式工作原理。产生的加速度与电阻、电压和电容的变化成正比,并通过相应的放大和滤波电路收集。这是基于与普通加速度计相同的原理,所以在一定的技术中三个单轴可以变成一个三轴。对于大多数传感器应用,双轴加速度计已经足以满足大多数应用的需求。然而,一些应用仍然集中在三轴加速度计上,例如在数据挖掘设备、贵重资产监测、碰撞监测、测量建筑物振动、风力涡轮机、风力涡轮机和其他敏感的大型结构振动方面。


      三轴加速度计是惯性导航系统的基本组成部分,系统控制器、处理器和存储器之间的信号传输主要通过航空航天线路进行。作为为航空航天系统开发的标准规范,Space Wire可以提高加速度计的传输速率并增强传输稳定性。


      三轴加速度计传感器捕获的数据可以提高效率和工厂机械利用率。嵌入式 3 轴加速度计为机器运行状况监控提供先进的加速度传感。在这种情况下,宽带宽、小尺寸、低功耗和稳定的性能非常重要。


      三轴加速度计具有测量带宽(高达15 kHz),用于关键机器操作的状态监测。它在加速度的基础上工作。加速度是一个空间矢量。一方面,为了准确理解物体的运动状态,必须测量其三个坐标轴上的组件;必须检测加速度信号。由于三轴加速度计也是基于重力原理,因此三轴加速度计可以实现双轴正负90度或双轴三轴产生的加速度与电阻,电压和电容的变化成正比,并通过相应的放大和 滤波器 电路。

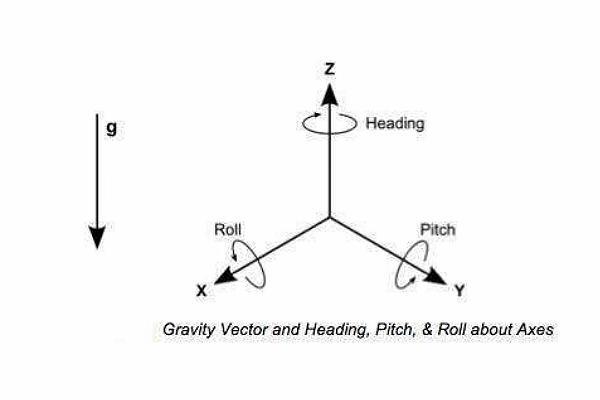

三轴加速度传感器有三个坐标轴

      3、三轴加速度传感器应用

      三轴加速度传感器应用非常广泛。三轴加速度计传感器为传统消费和手持电子产品的消费产品提供了革命性的创新空间。它可以作为用户动作捕捉安装在游戏机上。它感知手臂前后、左右、上下的运动,并将其转化为游戏中的虚拟场景动作,如出拳、挥动球拍、跳跃、投鱼等。三轴加速度计传感器将过去的简单手指动作转化为真实的身体和身体动作,实现了过去按钮操作无法实现的现场游戏和参与感。此外,加速度计电子计步器为电子罗盘提供补偿的功能也可用于数码相机的防抖要求。三轴加速度计有很多优点,特别是在汽车电子领域。


        •它可用于移动手持电子设备,并且可以安装在游戏机的手柄上 三轴加速度计在游戏中的应用模拟游戏的控制。

        •它具有重量轻的特点,可以测量空间加速度,充分准确地反映物体的运动特性,已广泛应用于航空航天,机器人,汽车和医学。

        •当事先不知道物体的移动方向时,只能使用三维加速度传感器来检测加速度信号。三维加速度传感器具有重量轻的特点,可以测量空间中的加速度,全面准确地反映物体的运动特性。

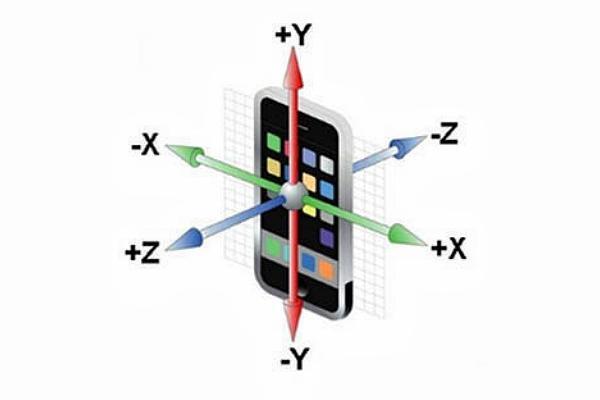

三轴加速度传感器应用广泛

      相关传感器产品型号

        •G-LINK-200-8G无线加速度传感器

        •G-LINK-200-R 无线3轴加速度计/传感器

        •3DMGX5-GNSS/INS辅助惯性导航系统

        •3DMGX5-AR垂直参考单元传感器

        •3DMGX5-IMU惯性测量单元传感器

        •3DMGX5-AHRS航姿参考系统传感器。
