您的位置: 首页 > 热门产品 > 德国Gigahertz-Optik BTS256-EF闪烁计/光度计
德国Gigahertz-Optik BTS256-EF闪烁计/光度计
详情说明

一、Gigahertz-Optik BTS256-EF闪烁计/光度计的产品特点

      Gigahertz-Optik BTS256-EF高精度闪烁计和通用照明光谱照度计:

        •带数据记录器的手持式便携式防溅通用测光表;

        •光闪烁测量 根据CIE:TN-006,CIE:TN-012,IEC TR 61547,IEC TR 63158,MP辅助,JA10,IES:RP-16-10,IEEE 1789-2015等;

        •更多测量的照度和光色:光谱辐照度,光度,暗位和黑素照度,光谱辐照度,PAR,CCT,CRI,色坐标,选项:WiFi等;

        •BiTec传感器可实现更高的测量精度和完美的 LED 测量性能,WiFi 可选;

        •验证 相互比较广告系列中的闪烁测量。

BTS256-EF 用于照明技术中的复杂测量,包括闪烁测量。

Gigahertz-Optik BTS256-EF 用于照明技术中的复杂测量,包括闪烁测量。


二、Gigahertz-Optik BTS256-EF闪烁计/光度计的产品概述

      1、从照度计到光谱照度计的发展

      传统的照度计正越来越多地被光谱照度计所取代,例如 MSC15. 然而,照明行业也需要高精度光谱测光表,可以处理更复杂的测量.其中包括测量脉宽调制光和测量内部和外部照明的能力,确定灯的热瞬态行为等。此类仪表必须始终满足的主要标准是其光度特征的质量。附加的电子功能可以提高可用性和显示质量,但它们无法补偿不合格的测量结果。


      用于一般照明目的的灯具和灯具制造商在根据以下方面对产品安全性进行认证时必须考虑光闪烁 电磁兼容抗扰度要求.除了电源电压波动的影响外,还必须考虑灯和灯具本身引起的闪烁效应。欧盟委员会的生态设计法规现在要求对SVM和Pst进行测量,甚至为它们指定了极限值。


      凭借Gigahertz-Optik BTS256-EF,著名的测量设备制造商Gigahertz Optik GmbH提供了一种通用的测量设备,用于确定普通照明中的所有相关光参数。结合可编程交流电源,BTS256-EF 成为灯具和灯具的综合闪烁测试系统,包括电压波动抗扰度测试 IEC TR 61547-1:2017。看 关于TLA(时间光伪影)测量的技术文章.

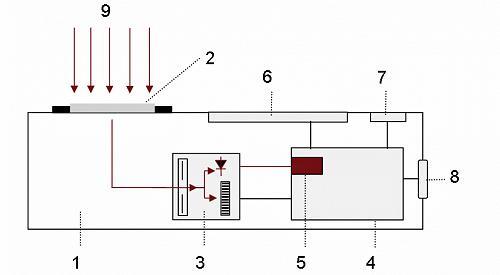

Gigahertz-Optik BTS256-EF 原理图

BTS256-EF 原理图:1) BTS256-EF;2) 精密余弦漫射器;3) 带硅光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器;

4) 带快速放大器的光度计硅光电二极管;5) 微处理器;6) 显示屏;7) 控制按钮;8) USB 2.0 接口;9) 光入射。


      2、Gigahertz-Optik BTS256-EF – 高质量光谱光色测量仪

      Gigahertz-Optik BTS256-EF 是一款用于普通照明产品和条件的光度和色度测量的高质量测量设备。


      *其独特功能之一是 Gigahertz-Optik 开发的创新 BiTec 传感器,该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它非常线性、稳定和快速,因此是更高测量精度的保证,不会伴随任何缺点。两个传感器都可以独立使用,传感器的相互校正有利于准确性、速度和通用性。


      因此,该仪表支持现代光谱光度计的所有要求,还允许高精度的 LED 测量:

        •用于准确评估扩展照明的余弦视场照度测量(B 级 DIN 5032 第 7 部分或 AA 符合 JIS C 1609-1:2006);

        •闪烁测量;

        •LED光、色、显色、色效所需的光谱测量技术;

        •用于同步脉冲宽度调制光和闪烁测量的光电二极管;

        •α视照度和辐照度测量 (CIE S 026:2018);

        •紧凑而坚固的设计,适合便携式手持使用。

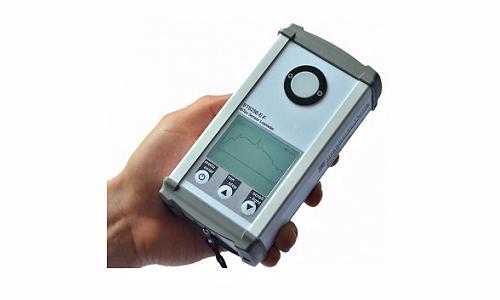

Gigahertz-Optik BTS256-EF 测光表

BTS256-EF 测光表,具有精确的余弦视场功能。


      3、也适用于 LED 的高精度光闪烁计

      作为光闪烁计,BTS256-EF 支持所有电流闪烁测量/数量:

        •闪烁百分比(IEEE 标准 1789-2015,IES:RP-16-10,CIE:TN-006,CIE:TN-012);

        •闪烁指数(IEEE 标准 1789-2015,IES:RP-16-10,CIE:TN-006,CIE:TN-012);

        •FFT 频率成分分析;

        •P st短期闪烁强度(CIE:TN-006、CIE:TN-012、IEC TR 61547);

        •频闪能见度测量,SVM(CIE:TN-006,CIE:TN-012,IEC TR 63158);

        •M p ASSIST 闪烁感知指标;

        •联合附录 JA10。


      Gigahertz-Optik BTS256-EF 的独立配置中提供了测量指标闪烁百分比、闪烁指数和 FFT 频率分量分析。只有当 BTS256-EF 通过随附的 S-BTS256 软件进行远程控制时,才能访问所有其他被测量。 BTS256-EF的Wi-Fi版也是如此。但有一个限制:被测量 PstLM 和 SVM 需要非常高的数据吞吐量,只能通过 USB 电缆实现。当 BTS256-EF WiFi 通过 Wi-Fi 连接时,这些功能不可用。


      此外,  当与电源 LPS-CH-500 结合使用时,BTS256-EF 允许根据 IEC TR 61547 进行闪烁测试。这些测试旨在探测当光源在干扰信号的影响下在交流电路中运行时的闪烁稳定性。

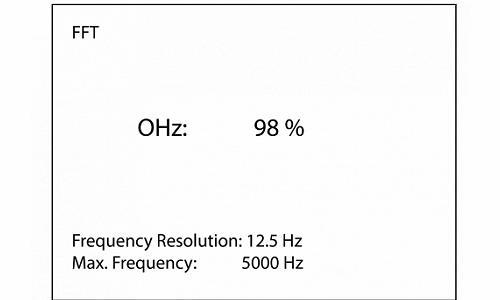

BTS256-EF 闪烁测量(FFT 和最大频率)。

Gigahertz-Optik BTS256-EF 闪烁测量(FFT 和最大频率)。


      4、植物生长中光合有效辐射 (PAR) 计

      LED 生长灯需要根据它们产生的光合有效辐射 (PAR) 来衡量。 BTS256-EF 支持此功能。可以测量以 µmol/(m²*s) 为单位的光合光子通量密度 (PPFD),它是 PAR 波长范围内每秒到达表面每平方米面积的光子总数的量度。此外,还可以显示日光积分 (DLI),它表示植物在一天中接收到的光合有效辐射总量。


      5、闪烁和普通照度计的校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS256-EF 由Gigahertz-Optik 的 ISO 17025 高质量校准实验室进行校准,该实验室根据 ISO/IEC 17025获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准还包括相应的附属组件。每台设备都随附其各自的校准证书。

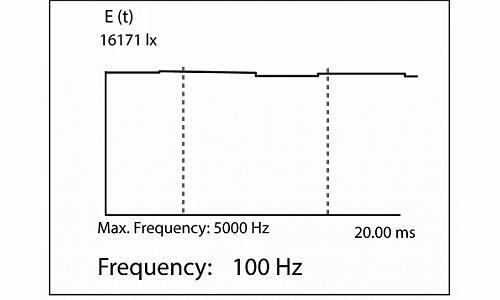

BTS256-EF 闪烁测量(时间图)

BTS256-EF 闪烁测量(时间图)


      6、DALI 联盟测试 IEC 62386-209

      根据 IEC 62386-209(颜色控制装置),使 CCT 测量在官方 DALI 联盟测试中完全自动化。


      7、光谱测光仪 BTS256-EF 的更多选择

        •用于将设备集成到用户自己的软件中的软件开发套件;

        •结合软件工具 ST-Flicker 和可编程交流电源 LPS-CH-500 Gigahertz-Optik GmbH 提供 BTS256-EF 的功能扩展,用于根据 IEC TR 61547-1:2017 通用照明设备的测试系统- EMC 抗扰度要求 - 第 1 部分:一种客观的光闪烁和波动抗扰度测试方法。

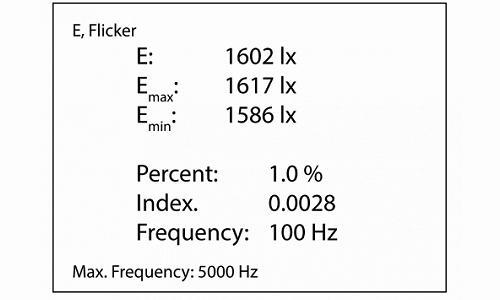

Gigahertz-Optik BTS256-EF 闪烁测量

BTS256-EF 闪烁测量(闪烁百分比、闪烁指数、闪烁频率)


三、Gigahertz-Optik BTS256-EF闪烁计/光度计的产品

常规
简短描述Gigahertz-Optik BTS256-EF用于照度(光度、暗度、黑素)的光谱辐射计、PAR、光谱、光色、显色指数和闪烁。
主要特点Gigahertz-Optik BTS256-EF的一种移动测量设备,带V-λ光电二极管和低杂散光CMOS光谱辐射计的BiTec传感器,具有10 nm光带宽和额外的光带宽校正(CIE214),遥控偏移快门,精确的余弦校正视场,数据记录器,自动PWM同步,色彩量(x,y,u',v',X,Y,Z,δUV,色温,显色指数(CRI)Ra, R1-R15、TM-30-20、CIE224、CQS、CIE170等)、闪烁测量f Pst、SVM、闪烁指数等。
测量范围1 lx 至 >199,000 lx,360 nm 至 830 nm,闪烁频率介于 0.25 Hz 和 200 kHz 之间。
典型应用用于照明行业的精确光谱照度计。
校准工厂校准,可追溯到国际标准。
产品
传感器

B 类 DIN 5032 第 7 部分或 AA 符合 JIS C 1609-1:2006;

A 级 DIN 5032 第 7 部分,用于 f1' 和 f4,或符合 JIS C 1609-1:2006 的通用精度等级;

L 级 DIN 5032 第 7 部分,用于 U 响应、红外响应、f3、f6 和 f7。

传感器带有光度测量宽带探测器和阵列光谱仪的双技术传感器。集成光圈,用于自动暗信号调节。
输入光学器件扩散器窗口,直径20mm,余弦校正视场,f2误差≤3%。
滤波器具有精细CIE光度匹配的光谱响应度。通过光谱测量数据在线校正光度匹配(光谱不匹配因子校正)。

闪烁

测量值:闪烁百分比 (IES:RP-16-10, CIE TN 006:2016, CIE TN 012:2021), 闪烁指数 (IES:RP-16-10, CIE TN 006:2016, CIE TN 012:2021), 闪烁频率, 快速傅里叶变换 (FFT), P圣  短期闪烁严重程度 Pst(CIE TN 006:2016、CIE TN 012:2021、IEC TR 61547:2020)、频闪效应能见度测量 SVM(CIE TN 006:2016、CIE TN 012:2021、IEC TR 63158)、MP 辅助、联合附录 JA10。

BTS256-EF 具有 有限 内部存储器,因此只能访问以下频率范围 用作手持设备时 仪表(无电脑):


测量时间(传感器)测量时间(闪烁)采样率截止频率上限更低的截止频率信噪比可接受的不确定性FFT 频率分辨率
50 ms41.0 ms20 µs5 kHz60 Hz1%+-0.5 Hz25 Hz
100 ms81.9 ms40 µs5 kHz30 Hz1%+-0.5 Hz12.5 Hz
200 ms163.8 ms80 µs2.5 kHz15 Hz1%+-0.5 Hz6.3 Hz
500 ms327.7 ms160 µs1.2 kHz8 Hz1%+-0.5 Hz3.2 Hz
1000 ms655.4 ms320 µs0.6 kHz4 Hz1%+-0.5 Hz1.6 Hz
3000 ms2620 ms1280 µs150 Hz1 Hz1%+-0.1 Hz0.4 Hz
6000 ms5240 ms2560 µs75 Hz0.5 Hz1%+-0.05 Hz0.2 Hz
12000 ms10486 ms5120 µs33 Hz0.25 Hz1%+-0.02 Hz0.1 Hz
这 测量范围扩展 当 BTS256-EF 与 PC 和 S-BTS256 或 S-SDK-BTS256 结合使用时,达到以下范围 软件:
测量时间(闪烁)采样率截止频率上限(3分贝)更低的截止频率信噪比可接受的不确定性FFT 频率分辨率
min.1 ms1 ms (1kHz)-5 µs (200kHz)200 Hz-10 kHz2.5 kHz1% ± 0.5 Hz1 kHz
max.180 s (3 min)1 ms (1kHz)-10 µs (100kHz)200 Hz-10 kHz0.014 Hz1% ± 0.5 Hz0.005 Hz

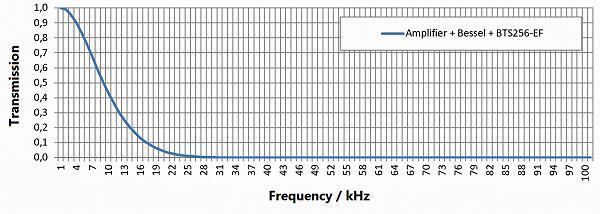

滤波器传输放大器:

BTS256-EF滤波器传输放大器

3dB 范围 0 至 5 = 10 kHz,范围 6 至 8 = 200Hz

(对于闪烁测量,建议仅范围 0 到 5)

光谱探测器
事项描述事项描述
芯片CMOS二极管阵列光谱范围(360 - 830) nm
光带宽10 nm,可根据CIE 214自动应用数学光带宽校正。数据分辨率1 nm
积分时间(5.2 - 30000) ms快门用于暗信号测量的自动孔径,积分时间与光测量相同。孔径延迟 = 100ms。
典型测量时间

199,999 lx ≤ 5ms(白光)

100 lx ≤ 1s(白光)

颜色测量范围光谱(1 - 199,999) lx
暗位

暗光测量范围光谱 (1 - 199,999) lx

暗光照度的校准不确定度  +/-2.2%

峰值波长+/- 1nm
主波长+/- 1nm重复性 Δx 和 Δy

+/- 0.0001(标准光源类型 A)

+/- 0.0002(LED)

Δy Δx 不确定性

+/- 0.002(标准光源类型 A)

+/- 0.005(typ. LED)

色温测量范围(1700 - 17000) K
ΔCCT

+/- 50K(标准光源类型 A)

+/- 4%(取决于 LED 光谱)

CRI(显色指数)Ra 和 R1 至 R15
杂散光

6E-4 (蓝色发光二极管)

6E-4(绿色 LED)

6E-4 (红色发光二极管)

1E-3 (白色发光二极管)

(典型值,在 LED 峰值左侧 100 nm 处测得)



校准不确定度:光谱辐照度
λ u(k=2)
(360 - 399) nm± 5,5 %
(400 - 479) nm± 4 %
(480 - 779) nm± 3,8 %
(780 - 830) nm± 4,3 %
光谱辐照度响应 (360 - 830) nm
积分探测器
事项描述事项描述
校准不确定度照度 ± 2.2%f1' (光谱不匹配)

≤6%(未校正)

≤3% (F1' a*(sz(λ)) 分别 F*(sz(λ)) 由光谱数据校正,由 BTS 技术自动完成)。

最大照度≥199,999 lx(受温度限制)噪声等效照度≤ 0.01lx
模数转换器12Bit测量时间(0.1 - 6000) ms
温度范围二极管的测量值通过内部温度传感器进行校正。

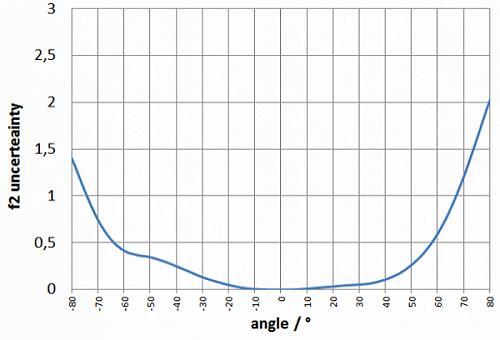

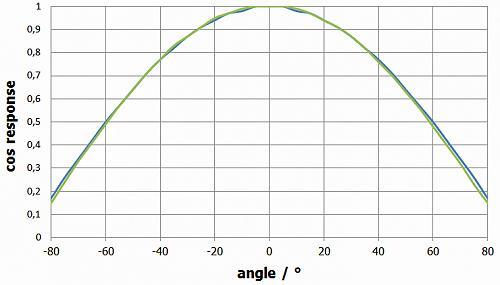

F2(方向响应/余弦误差)1684132709987582

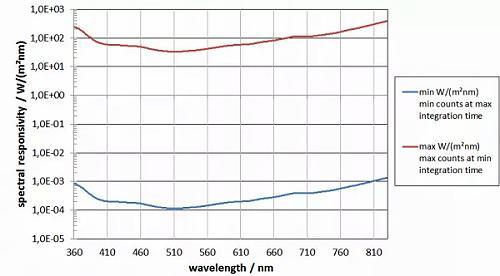

光谱响应度Gigahertz-Optik BTS256-EF的光谱响应度
其它
事项描述事项描述
微处理器16Bit,25ns指令周期时间电源5V 直流电,450mA 用于 USB
接口

USB 2.0 (Type B USB)

可选无线上网:WiFi 2,4 GHz(外部天线,范围> 100 米)

温度范围

工作温度:+10°C bis +30°C

存储:-10°C bis +50°C

外壳防溅IP54运输箱333mm x 280mm x 70mm, 650g。
尺寸159mm x 85mm x 45mm(长 x 宽 x 高)重量500 克
电池运行时间

1600 mAh 锂离子电池;10 小时显示背光和连续测量;背光关闭待机48小时。


四、Gigahertz-Optik BTS256-EF闪烁计/光度计可配置

产品型号产品描述
S-SDK-BTS256BTS256 变体的软件开发套件。
S-BTS256BTS256 变体的应用软件。


五、Gigahertz-Optik BTS256-EF闪烁计/光度计的同类产品

产品型号产品描述
MSC15适用于传统照明和 LED 照明的紧凑型手持式光谱光度计。
PFL-200用于带 BNC 连接器的光电二极管检测器的快速闪烁计(放大器)。
CSS-45适用于传统照明和 LED 照明的紧凑且具有成本效益的光谱光检测器。
