德国Gigahertz-Optik MSC15 手持式光谱照度计
详情说明

一、MSC15 光谱照度计/紧凑型手持式光谱仪的产品特点

      1、MSC15紧凑型手持式光谱照度计,适用于传统照明和 LED 照明。

        •超过30种不同的测量值:明视和暗照度,颜色特性,CCT,CRI,TM-30-20,PAR,胆红素等;

        •出色的余弦响应和宽测量范围;

        •直观简单的彩色触摸屏操作;

        •不间断运行超过 8 小时;

        •通过USB即插即用连接,包括软件。

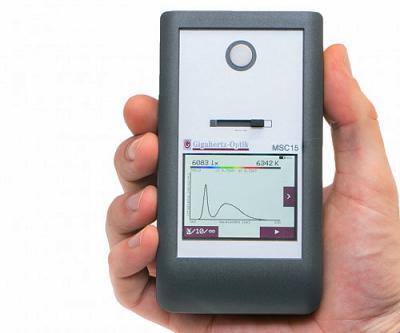

MSC15 用于测量照明行业的照度、光谱、颜色和显色性

MSC15 用于测量照明行业的照度、光谱、颜色和显色性。触摸屏可直观地操作仪表。


二、MSC15 光谱照度计/紧凑型手持式光谱仪的产品概述

      与它们正在迅速取代的技术相比,LED能够更好地控制照明质量。现在,许多国际标准都规定了内部和外部照明系统在光的“质量”和“数量”以及效率和使用寿命方面的要求。照明行业的光度测量通常侧重于落在表面上的光的强度(即照度)和色度(即相关色温、CCT 和显色指数,CRI)。LED灯在发射光谱方面用途广泛,这就是为什么照度和色度的光谱测量现在已成为任何高端测光表必不可少的原因。


      1、MSC15 光谱仪

      Gigahertz-Optik GmbH 的紧凑型手持式 MSC15 光谱仪专注于照度光谱、颜色和显色性的精确测量。其尖端设计专注于测量精度,而不是不必要的深奥电子功能。这使得 MSC15 成为价格极具吸引力的高品质 LED 照度计。光传感器由一个快速光谱辐射计组成,其光谱范围在 360 nm 和 830 nm 之间(根据 CIE S023 的 V-λ 范围),光谱带宽为 10 nm。该器件还集成了光带宽校正功能(CIE 214),以进一步提高基于光谱测量数据计算值的质量。

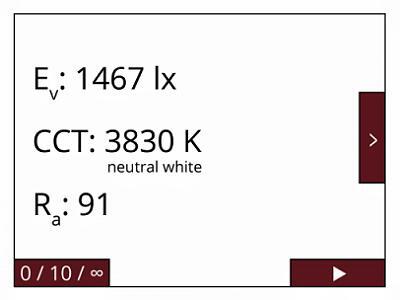

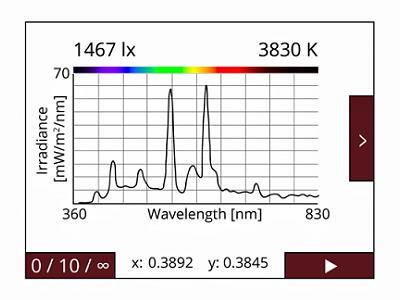

MSC15 显示明视照度、CCT 和显色指数 Ra。                   MSC15 显示光谱功率分布、明视勒克斯和 CCT

MSC15 显示明视照度、CCT 和显色指数 Ra。                                         MSC15 显示光谱功率分布、明视勒克斯和 CCT


      2、出色的余弦响应和宽测量范围

      确保在扩展照明条件下进行准确照度测量的另一个关键功能是其精心设计的视野。 只有使用精确的余弦校正入射光学器件才能进行精确的照度测量。MSC15 测光表具有出色的余弦响应 (f2≤ 3 %),同时提供 1 lx 至 350,000 lx 之间的宽照度和色度测量范围。


      3、直观简单的彩色触摸屏操作

      该设备的彩色触摸屏使其非常易于使用。也可以通过MSC15光谱照度计中的配置菜单激活和停用单个测量显示器。其锂离子电池通过USB 2.0充电,可提供超过8小时的不间断运行。通过随附的软件可以远程控制设备和读取数据。

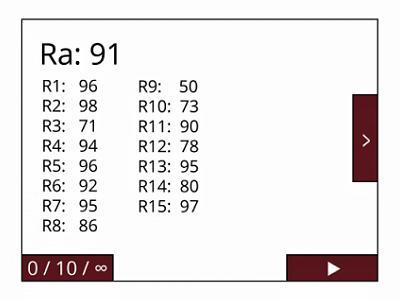

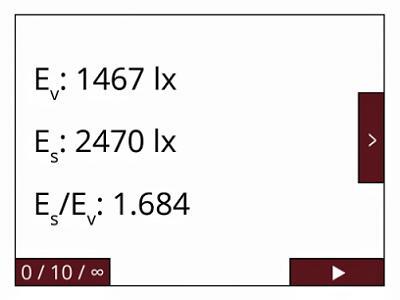

MSC15的CRI 的显示 。                   MSC15显示明视和暗光度及其比率。

MSC15的CRI 的显示 。                                                                MSC15显示明视和暗光度及其比率。


      4、应用程序

      随附的软件允许通过其 USB 2.0 接口控制 MSC15 测光表设备。 它为所有测量参数提供数字和图形显示。测量数据可以存储、加载和导出。 该软件还可以配置仪表上哪些显示屏处于活动状态。


      5、内部存储多达 10 个测量值

      此外,MSC15 配备了一个内部存储器,可用于在内部存储多达 10 个测量值,并在以后通过软件读取它们。该设备允许在其屏幕上轻松管理存储的测量值。


      6、MSC15 测光表的校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 MSC15 由 Gigahertz-Optik 的校准实验室校准,该实验室根据 ISO/IEC 17025 获得 DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。每台设备都附有各自的校准证书。

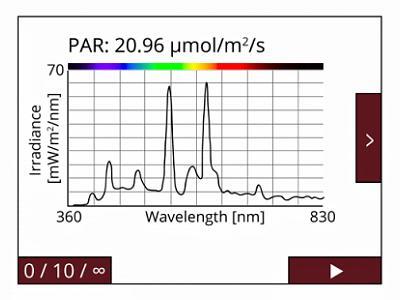

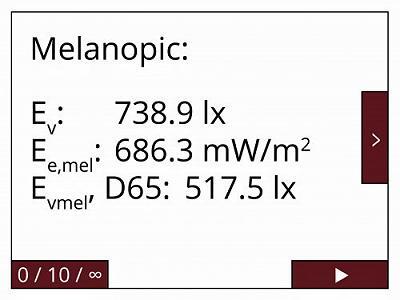

显示黑色素勒克斯等根据CIE S 026:2018和油井建设标准                      显示 PAR 和频谱功率分布。

显示黑色素勒克斯等根据CIE S 026:2018和油井建设标准。                                                             显示 PAR 和频谱功率分布。


      7、超过 30 种不同的光、光谱、色量和光化测量

      这款用于 LED 和其他光源的多功能测光表具有 30 多种不同的光、光谱、颜色数量和光化测量,可以在现场、实验室或生产中的多种照明条件下为您精确工作。


      8、用于园艺应用的 PAR 仪表测量

      LED 生长灯需要根据它们产生的光合有效辐射 (PAR) 来衡量。 MSC15 的另一个功能是显示光合光子通量密度 (PPFD),单位为 µmol/m²s(400 nm 至 700 nm),它是 PAR 波长范围内每秒到达表面的光子总数的度量平方米面积。


      9、光医学测量

      用于治疗高胆红素血症的新生儿光疗灯,无论灯的类型或制造商如何,都可以根据最新的标准和指南进行准确测量。 MSC15 直接显示符合 IEC 60601-2-50:2009+A1:2016 的胆红素总辐照度 E bi (mW/ cm 2 )以及符合美国儿科学会的最新建议。

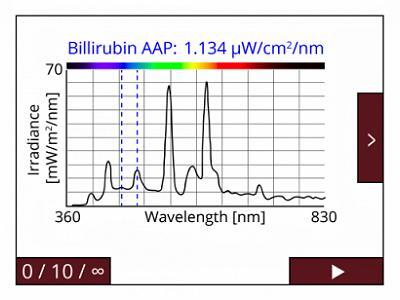

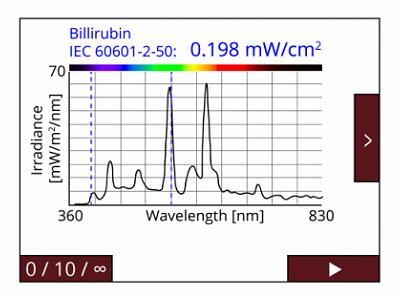

根据IEC 60601-2-50显示胆红素和光谱功率分布。                     根据AAP显示胆红素和光谱功率分布。

根据IEC 60601-2-50显示胆红素和光谱功率分布。                                               根据AAP显示胆红素和光谱功率分布。


      10、以人为本的照明测量

      昼夜节律或以人为中心的照明需要超越传统光度和色度值的新指标(参考 CIE TN 003:2015)。 MSC15根据CIE S 026:2018直接显示黑素照度、黑素照度(等效黑素勒克斯)和黑素日光等效照度。


      11、DALI 联盟测试 IEC 62386-209

      根据 IEC 62386-209(颜色控制装置),使 CCT 测量在官方 DALI 联盟测试中完全自动化。


       12、MSC15 的选项:

        •用于将设备集成到用户自己的软件中的软件开发套件 (S-SDK-MSC15)

        •Bilimeter 选项,请参阅MSC15-Bilimeter 版本(光谱)

        •带外部检测器的版本,参见带 CSS-D 显示单元的 CSS-45(与 MSC15 照度计相同的技术)

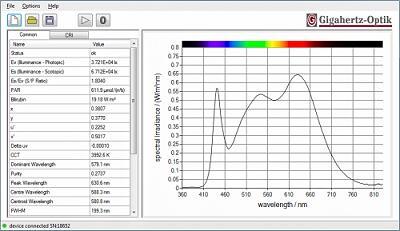

CIE 1931 视图。                     MSC15 软件中的测量示例。

CIE 1931 视图。                                                                   MSC15 软件中的测量示例。


三、MSC15 光谱照度计/紧凑型手持式光谱仪的产品规格

事项描述事项描述
简短描述基于光谱辐射计技术的测光表,用于测量照度、光谱、光色和显色性主要特点移动照度计,360 nm 至 830 nm 光谱辐射计,具有 10 nm 光带宽和附加光带宽校正 (CIE214),精确的余弦视场功能 (f2),锂离子电池运行时间超过8小时,校准可追溯。
测量范围1 lx 至 350,000 lx,360 nm 至 830 nm典型应用适用于照明行业和各种应用的精确光谱照度计
校准工厂校准。可追溯到国际校准标准。校准不确定度

照度(标准光源 A, k=2) +/- 3%

照度(典型值 LED, k=2) +/- 4%

(可追溯到国家标准。包括标准的不确定性。

接口USB 2.0 接口温度范围

工作温度:10°C 至 +30°C

存储:-10°C 至 +50°C

电源5V 直流,通过 USB显示

彩色触摸屏

重量160 克尺寸136 毫米 x 74 毫米 x 32 毫米
电源可充电电池

操作 8 小时(连续测量,100% 显示背光开启)

13.5小时运行(一次测量,待机模式,100%显示屏背光开启)

运行 30 小时(一次测量,待机模式,将显示器背光降低到 10%(足以满足室内照明条件))

事项描述
MSC15

用于照度、光谱数据和光色的手持式照度计。彩色触摸屏,操作简单直观,显示视图排列清晰。可以存储 10 个测量点并选择不同的显示视图。

(根据 DIN 5032-7 的 B 类或根据 JIS C 1609-1:2006 的 AA)

测量数量

照度明视

照度暗位

光谱辐照度

颜色坐标 (x,y)

色温

显色指数(显色指数)

帕尔-PPFD

黑色素辐照度

黑色素照度(等效黑色素照度)

黑色素日光等效照度

胆红素的总辐照度(E双)

胆红素的平均光谱辐照度 (AAP)

其他颜色 数量以及软件(X,Y,U',V',X,Y,Z,三角洲UV,色温,显色指数(CRI)Ra,R1-R15,TM-30-20,CQS,CIE-170等)

输入光学器件扩散器窗口,直径10mm,余弦校正视场,f2 ≤ 3 %
光谱探测器
事项描述
光谱范围(360 - 830) 纳米
光带宽

10 纳米

根据 CIE 214 应用的光带宽校正

测量范围(典型值) 白光 LED(1 - 350000) lx
色温测量范围(1700 - 17000) K
ΔCCT

± 50 K(标准光源类型 A, k=2)

± 3 MK-1 (标准光源类型 A, k=1)

± 4%(取决于 LED 光谱, k=2)

Δy Δx 不确定度± 0.002 (Standard illuminant A, k=2)
重复性± 0.0002
峰值波长± 1 纳米


四、MSC15 光谱照度计/紧凑型手持式光谱仪可配置

产品型号产品描述
S-MSC15MSC15 和 CSS-45 变体的应用软件,用于测量设备控制、测量模式设置和数据导出。
S-SDK-MSC15适用于 MSC15 和 CSS-45 变体的软件开发套件,用于在自己的软件中全面控制和实施测量设备。


五、MSC15 光谱照度计/紧凑型手持式光谱仪的同类产品

产品型号产品描述产品型号 描述
BTS256-EF高精度闪烁计和通用照明光谱照度计BTS256-PAR Meter手持式便携式PAR计,用于园艺应用中光合有效辐射的量子测量
CSS-45紧凑且经济高效的光谱光探测器,适用于传统和 LED 照明CSS-45 with CSS-D紧凑且经济高效的光谱光探测器,适用于传统和 LED 照明
