堡盟 Baumer O200.SP-GW1J.72NV（货号：11210276）是一款微SmartReflect 光栅（智能反射式光电传感器），背景位置 25 … 180 mm。
• 类型光栅
• 背景位置 25 … 180 mm
• 脉冲PinPoint LED
• 推挽式
• 自学习和IO-Link
• 光滑套筒 (不锈钢)
• M8引线接头，4针，L=200 mm
• 工作温度 -25 … 50 °C
• 防护等级 IP67
（1）基本参数 | |||
| 类型： | 光栅 | 版本： | 标准物体检测 |
| 背景位置 Sde： | 25 … 180 mm | 感应范围 Sa： | 90%…85% Sde |
| 可识别的最小物体类型： | 2,5 mm | 上电指示灯： | 绿色LED |
| 调节/镜头受污指示灯： | 闪烁的输出指示灯 | 输出指示灯： | 黄色LED |
| 感应距离调节： | 自学习和IO-Link | 交互影响抑制： | 是 |
| 光轴校准： | < 1.5° | ||
（2）光源 | |||
| 光源： | 脉冲PinPoint LED | 波长： | 644 nm |
（3）电气参数 | |||
| 响应时间 / 释放时间： | < 0,25 ms (高速模式) | 电源电压范围 +Vs： | 10 … 30 VDC |
| 最大电流消耗（无负载）： | 40 mA (@ 10 VDC) | 典型电流消耗： | 16 mA (@ 24 VDC) |
| 压降 Vd： | <2 VDC | 输出功能： | 亮通/暗通 |
| 输出电路： | 推挽式 | 输出电流： | 50 mA |
| 短路保护： | 是 | 反极性保护： | 是 |
（4）通信接口 | |||
| 接口： | IO-Link V1.1 | IO-Link端口类型： | A级 |
| 波特率： | 230.4 kBaud (COM3) | 周期时间： | ≥ 0,6 ms |
| 过程数据长度： | 32 位 | 过程数据结构： | 位0 = SSC1 (有无) 位2 = 质量 位3 = 报警 位5 = SSC4 (计数器) 位16-31 = 16位测量值 |
| 参数可调： | 开关点 时间过滤器 LED状态指示灯 输出逻辑 计数器 工作模式 停用传感器元件 “找到我”功能 自学习模式 | 其他数据： | 过量增益 启动次数 设备温度 |
（5）机械参数 | |||
| 宽度 / 直径： | 8 mm | 高度 / 长度： | 25,1 mm |
| 深度： | 15,8 mm | 类型： | 矩形 |
| 机械安装： | 光滑套筒 (不锈钢) | 外壳材质： | 塑料（ASA、PMMA） |
| 前端光学元件： | PMMA | 连接方式： | M8 引线接头，4针，L=200 mm |
| 电缆特性： | PVC / PVC 4 x 0,08 mm² | ||
（6）环境条件 | |||
| 防护等级： | IP 67 | 工作温度： | -25 … +50 °C |

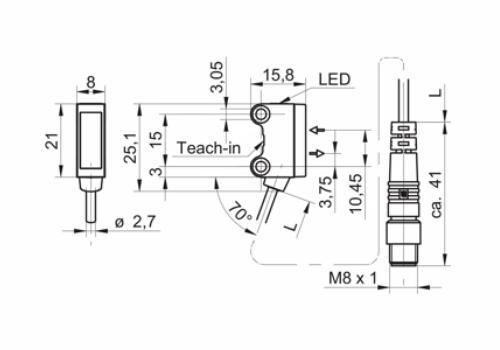

| 尺寸图 | 接线图 |
 |  |

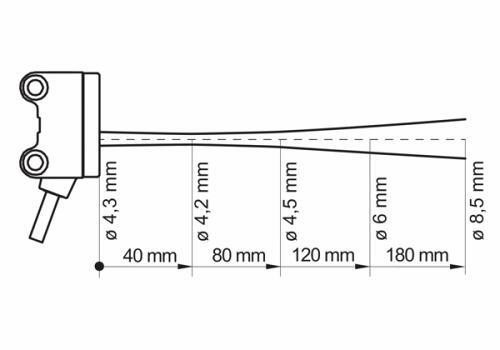

| 针角定义 | 典型光束特性 |
 |  |

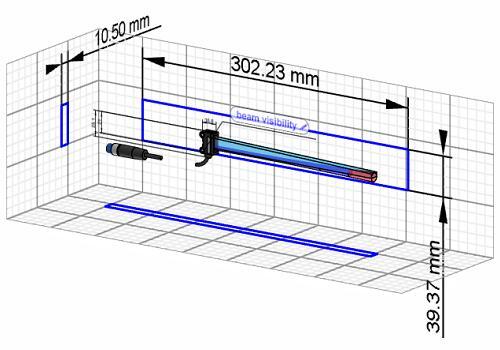

| 3D 模型 | |
 |
