堡盟 Baumer OHDK 10P5101/S35A（货号：10132112）是一款微型背景抑制型漫反射式传感器，实际感应距离 22 … 130 mm。
• 类型为背景抑制型
• 感应距离为22 … 130 mm
• 脉冲红色激光二极管
• PNP
• 机械式，5转
• M8接头，4针
• 工作温度 -10 … 50 °C
• 防护等级 IP 67
（1）基本参数 | |||
| 类型： | 背景抑制型 | 感应距离 Tw： | 22 … 130 mm |
| 感应范围 Tb（Tw最大）： | 3 … 130 mm | 感应范围 Tb（Tw最小）： | 3 … 22 mm |
| 重复精度： | < 0,2 mm (激光焦点处) | 上电指示灯： | 绿色LED |
| 指示灯： | 黄色LED | 感应距离调节： | 机械式，5转 |
| 焦距： | 40 mm | 交互影响抑制： | 是 |
（2）光源 | |||
| 光源： | 脉冲红色激光二极管 | 激光等级： | 2 |
| 波长： | 650 nm | ||
（3）电气参数 | |||
| 响应时间 / 释放时间： | < 0,25 ms | 电源电压范围 +Vs： | 11 … 30 VDC |
| 最大电流消耗（无负载）： | 30 mA | 典型电流消耗： | 25 mA |
| 压降 Vd： | <1,8 VDC | 输出功能： | 亮通/暗通 |
| 输出电路： | PNP | 输出电流： | 100 mA |
| 短路保护： | 是 | 反极性保护： | 是，仅电源 |
（4）机械参数 | |||
| 宽度 / 直径： | 10,4 mm | 高度 / 长度： | 27 mm |
| 深度： | 16,3 mm | 类型： | 矩形 |
| 外壳材质： | 塑料（ASA） | 前端光学元件： | PMMA |
| 连接方式： | M8 接头，4针 | ||
（5）环境条件 | |||
| 防护等级： | IP 67 | 工作温度： | -10 … +50 °C |

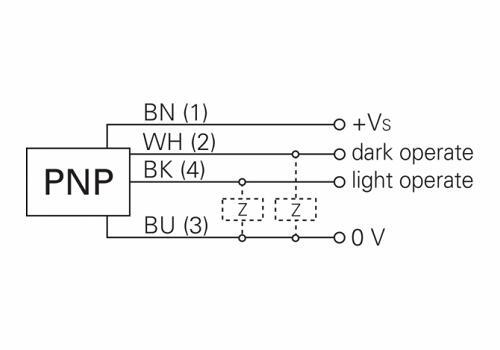

| 尺寸图 | 接线图 |
 |  |

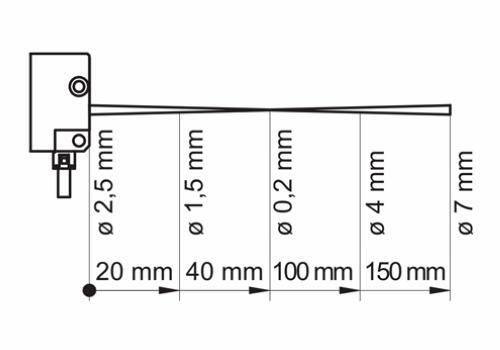

| 典型光束特性 | 激光警告 |
 |  |
