堡盟 Baumer O300.RR-GL1Z.72N 反射板式传感器
详情说明

      堡盟 Baumer O300.RR-GL1Z.72N(货号:11110443)是一款微型反射板式传感器,实际感应范围为4 m。


      一、O300.RR-GL1Z.72N 反射板式传感器的特点

      • 类型为镜反射式传感器

      • 实际感应范围为4 m

      • 脉冲红光LED

      • 推挽

      • 常开

      • M8接头,4针

      • 工作温度为-25 … 60 °C

      • 防护等级 IP 67

      • 型号为 O300.RR-GL1Z.72N

Baumer O300.RR-GL1Z.72N 反射板式传感器

      二、O300.RR-GL1Z.72N 反射板式传感器的技术参数

(1)基本参数

类型:反射板式传感器光源:脉冲红光LED
实际感应范围 Sb:4 m额定感应范围 Sn:5 m
偏振滤光镜:指示灯:黄色LED
上电指示灯:绿色LED灵敏度调节:
波长:630 nm交互影响抑制:
光轴校准:< 2°


(2)电气参数

响应时间 / 释放时间:< 0,49 ms电源电压范围 +Vs:10 … 30 VDC
最大电流消耗(无负载):30 mA典型电流消耗:30 mA
压降 Vd:<3 VDC输出功能:亮通功能
输出电路:推挽式短路保护:
反极性保护:


(3)机械参数

宽度 / 直径:12,9 mm高度 / 长度:32,3 mm
深度:23 mm类型:矩形
外壳材质:塑料(ASA、PMMA)前端光学元件:PMMA
连接方式:M8 接头,4针


(4)环境条件

工作温度:-25 … +60 °C防护等级:IP 67


      三、O300.RR-GL1Z.72N 传感器的图纸

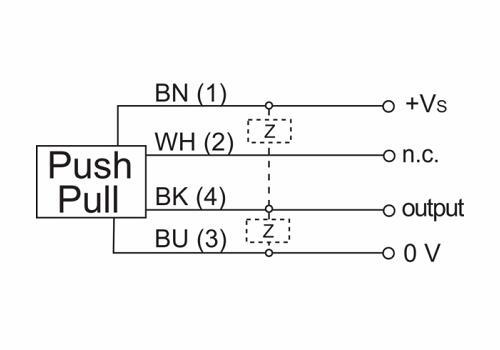

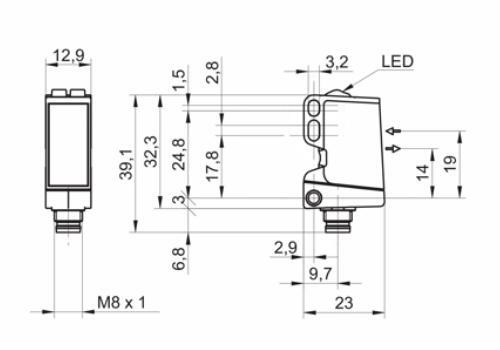

尺寸图接线图
O300.RR-GL1Z.72N 传感器的尺寸图O300.RR-GL1Z.72N 传感器的接线图

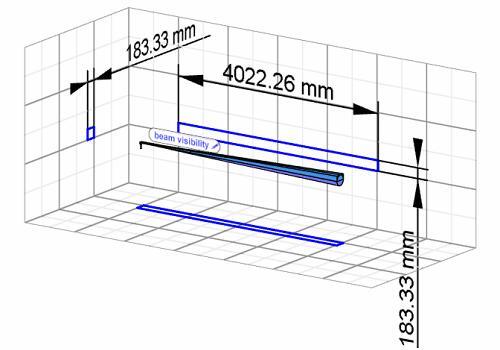

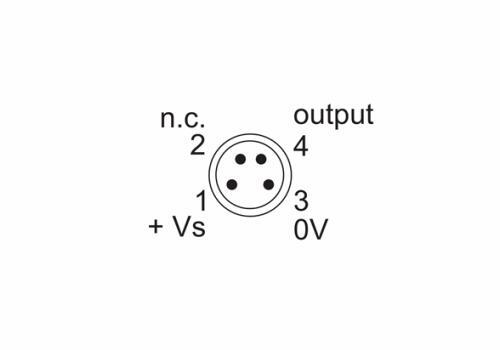

针角定义典型光束特性
O300.RR-GL1Z.72N 传感器的针角定义图O300.RR-GL1Z.72N 传感器的典型光束特性

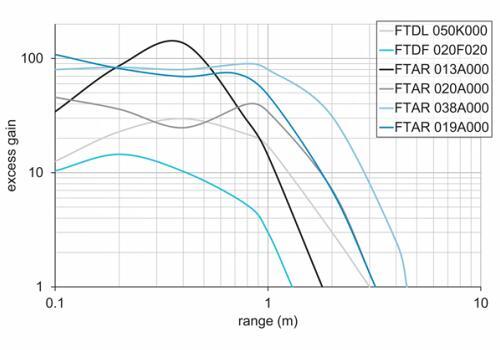

超增益曲线图1超增益曲线2
O300.RR-GL1Z.72N 传感器的超增益曲线图1O300.RR-GL1Z.72N 传感器的超增益曲线图2
3D 模型
O300.RR-GL1Z.72N 传感器的3D模型图
