堡盟 Baumer O200.GP-NV1T.72CV（货号：11212609）是一款微型背景抑制型漫反射式传感器，感应距离为20 … 120 mm。
• 类型为背景抑制型
• 测距范围为20 … 120 mm
• 脉冲PinPoint LED
• NPN 互补
• qTeach
• 光滑套筒 (不锈钢)
• 电缆，4针，2 m
• 工作温度 -25 … 50 °C
• 防护等级 IP67。
（1）基本参数 | |||
| 类型： | 背景抑制型 | 感应距离 Tw： | 20 … 120 mm |
| 感应范围 Tb： | 3 … 132 mm | 可识别的最小物体类型： | 0,25 mm (距离40 mm) |
| 上电指示灯： | 绿色LED | 调节/镜头受污指示灯： | 闪烁的输出指示灯 |
| 输出指示灯： | 黄色LED | 感应距离调节： | qTeach |
| 交互影响抑制： | 是 | 光轴校准： | < 1.5° |
（2）光源 | |||
| 光源： | 脉冲PinPoint LED | 波长： | 644 nm |
（3）电气参数 | |||
| 响应时间 / 释放时间： | < 0,5 ms | 电源电压范围 +Vs： | 10 … 30 VDC |
| 最大电流消耗（无负载）： | 40 mA (@ 10 VDC) | 典型电流消耗： | 16 mA (@ 24 VDC) |
| 压降 Vd： | <2 VDC | 输出功能： | 亮通/暗通 |
| 输出电路： | NPN互补 | 输出电流： | 50 mA |
| 短路保护： | 是 | 反极性保护： | 是 |
（4）机械参数 | |||
| 宽度 / 直径： | 8 mm | 高度 / 长度： | 25,1 mm |
| 深度： | 15,8 mm | 类型： | 矩形 |
| 机械安装： | 光滑套筒 (不锈钢) | 外壳材质： | 塑料（ASA、PMMA） |
| 前端光学元件： | PMMA | 连接方式： | 2米直接出线，4针 |
| 电缆特性： | PVC / PVC 4 x 0,08 mm² | ||
（5）环境条件 | |||
| 防护等级： | IP 67 | 工作温度： | -25 … +50 °C |

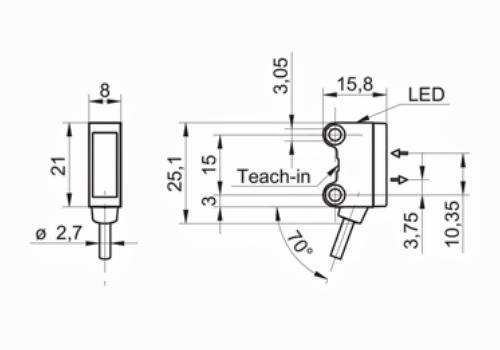

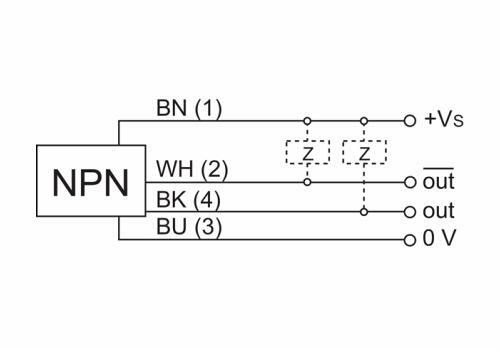

| 尺寸图 | 接线图 |
 |  |

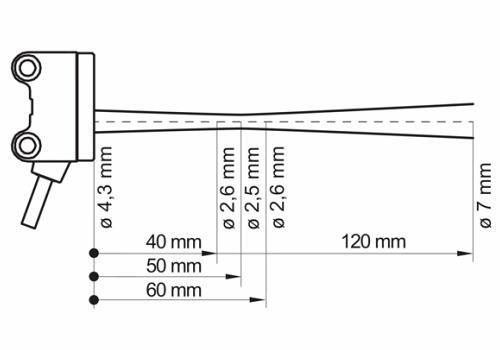

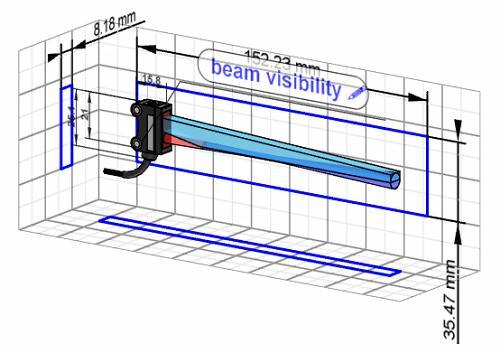

| 典型光束特性 | 3D 模型 |
 |  |

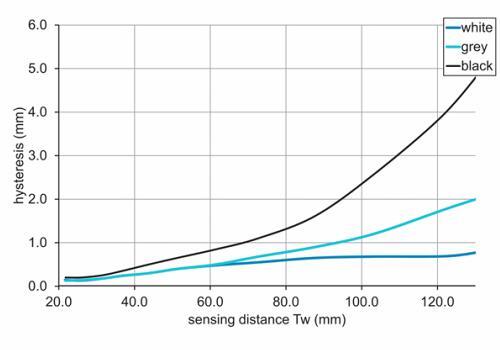

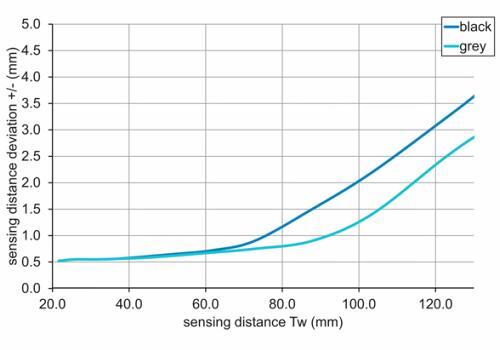

| 感应距离图 | 滞后曲线 |
 |  |
