堡盟 Baumer O330.GP-NLNVT.72ZV/H006_T013（货号：11266326）是一款微型背景抑制型漫反射式传感器，感应距离 20 … 350 mm。
• 杰出的可靠性和无可比拟的抗环境光能力；
• 堡盟PinPoint LED： 小而均匀的光斑，边缘锋利；
• qTeach--使用铁磁工具进行防篡改、简单的示教；
• 灵活的Xpress Teach/1-Step Teach方法；
• 通过黄铜制成的M3螺纹衬套进行快速安装；
• qTeach 无自锁。
（1）基本参数 | |||
| 类型： | 背景抑制型 | 感应距离 Tw： | 20 … 350 mm |
| 感应范围 Tb： | 8 … 385 mm | 上电指示灯： | 绿色LED |
| 输出指示灯： | 黄色LED | 感应距离调节： | qTeach / “一步”自学习 |
| 交互影响抑制： | 是 | 光轴校准： | < 1.5° |
（2）光源 | |||
| 光源： | 脉冲PinPoint LED | 波长： | 634 nm |
（3）电气参数 | |||
| 响应时间 / 释放时间： | < 1 ms | 电源电压范围 +Vs： | 10 … 30 VDC |
| 最大电流消耗（无负载）： | 50 mA | 典型电流消耗： | 25 mA |
| 压降 Vd： | <2 VDC | 输出功能： | 亮通/暗通 |
| 输出电路： | NPN互补 | 输出电流： | 100 mA |
| 短路保护： | 是 | 反极性保护： | 是 |
（4）机械参数 | |||
| 宽度 / 直径： | 11 mm | 高度 / 长度： | 32 mm |
| 深度： | 21 mm | 类型： | 矩形 |
| 机械安装： | M3（黄铜）螺纹套管 | 外壳材质： | 塑料（ABS, ASA、PMMA） |
| 前端光学元件： | PMMA | 连接方式： | 2米直接出线，4针 |
| 电缆特性： | PVC / PVC 4 x 0.14 mm² | ||
（5）环境条件 | |||
| 防护等级： | IP 67 | 工作温度： | -25 … +55 °C |
| 储存温度： | -40 … +70 °C | ||
| 正弦振动： | IEC 60068-2-6:2008 10 g (10 - 2000 Hz)，单轴150分钟 | 半正弦振动： | IEC 60068-2-27:2009 50 g / 11 ms, 单轴单方向10次冲击 |

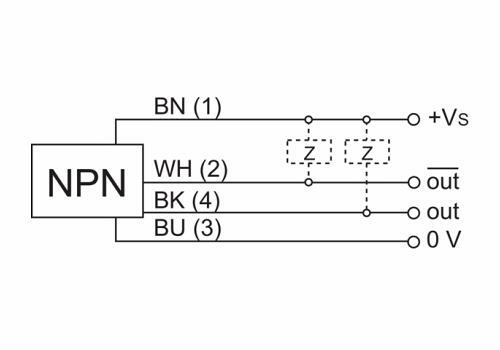

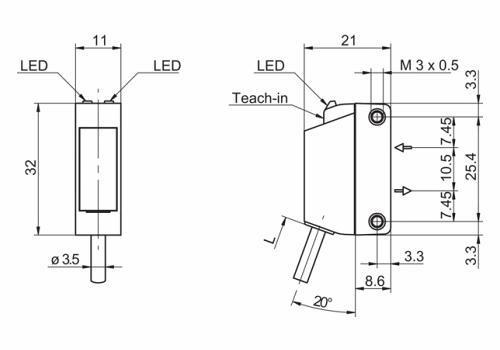

| 尺寸图 | 接线图 |
 |  |
