德国原装进口 Gigahertz-Optik BTS256-LED Plus Concept 带有集成积分球的手持式光谱辐射计，用于测量光通量。Plus 概念描述了 BTS256-LED 可能的多种应用。
•该产品页面是BTS256-LED 测试仪的附加产品页面。
•Plus 概念表明，通过可选配件，可以轻松增强 BTS256-LED 设备的功能范围，以适应不同的应用
•带 -DA 适配器用于辐照度测量
•带有用于 ILED-B 测量的 -IB 适配器，或带有用于不同光源（尺寸）或不同动态范围的外部积分球
•使用 -GBD 测角仪进行照度分布测量
•积分球：50 mmØ + 外部；
•源头排放：2-Pi / 4-Pi；
•波长范围/nm：360 - 830 nm；
•光带宽：nm；
•测量范围（*1）：依赖于外部球体；
•评论：带有集成积分球的手持式光谱辐射计，用于测量光通量。可以使用 BTS256-LED Plus 概念的附件升级为通用光谱辐射计。

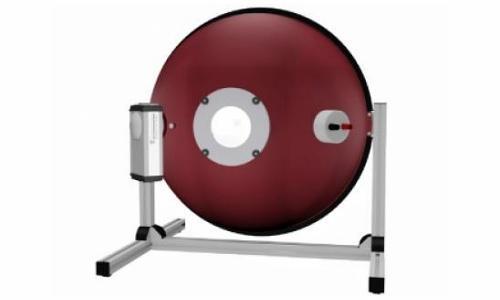

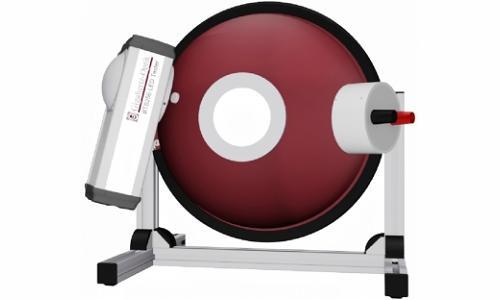

BTS256-LED，可选配直径为 21 厘米的积分球，最大测量端口直径为 63.5 毫米 BTS256-LED 配有可选的 50 厘米直径积分球，最大测量端口直径127 毫米
例如，LED 分级中的公差分类通常超出应用允许的范围，或者与最终使用操作条件不匹配，从而需要进行器件测试和选择。因此，制造商受益于多功能、经济高效且准确的照度计，这些照度计可以满足产品开发、单个 LED 的进货检验和测试、组装 LED 阵列和单个 LED 的测量以及最终质量控制的不同测量要求。产品。

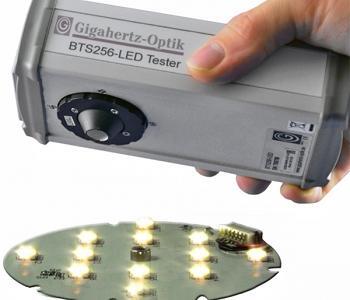

BTS256-LED Plus 概念基于BTS256-LED，这是一款紧凑型光谱照度计，可用于测量 LED 的光通量、光谱、颜色和显色指数。 BTS256-LED 的一项关键特性是其锥形测量端口，即使在阵列格式中，也可以对组装好的单个 LED 进行测量。
通过可选配件，可以轻松增强 BTS256-LED 设备的功能范围，以适应不同的应用。该光谱辐射计的一个显着特点是其用于连接附件设备的精密卡口插座。这样就无需连接光导，从而避免了连接和断开光导时遇到的常见再现性问题，从而保持可追溯的校准。

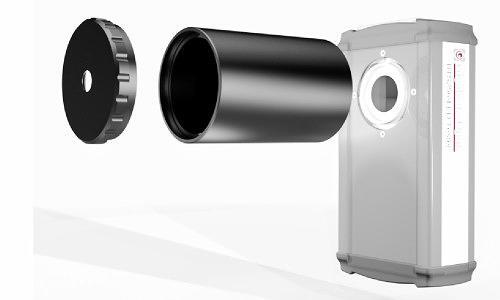

BTS256-LED 带有可选的漫射窗，用于照度测量 BTS256-LED 带有可选的发光强度适配器，用于根据 CIE 127 测量平均 LED 强度
BTS256 -LED-DA扩散窗可用于扩展BTS256-LED的测量功能，从而可以测量照度。它提供了 ± 30 o视场所需的余弦校正，因此仅建议用于测量定向灯规格。对于扩展光源的照度测量，Gigahertz-Optik GmbH 提供MSC15和BTS256-EF照度计。BTS256-LED-DA 规格。
BTS256 -LED-IB照度适配器设计用于根据 CIE 127 条件 B 测量平均 LED 强度。与 BTS256-LED 的内部积分球结合使用时，该适配器可在指定的 1 cm² 测量区域内提供极高的均匀度符合 CIE 127. BTS256-LED-IB 规格。
BTS256-LED 还可与ISD 系列的外部积分球一起使用，从而在直径达 100 厘米的球体中进行 4-Pi 光通量测量，并在端口达 254 毫米的情况下进行 2-Pi 测量。 ISD-21的 2-Pi 测量端口最大直径为 63.5 mm，而ISD-50的最大直径为 127 mm。全开放式ISD-50HF 和ISD-100HF积分球非常适合测量 4-Pi 灯，因为其球体中心具有高度可调的样品架。这些球体还可以配备 2-Pi 测量端口（直径 127 毫米或 254 毫米），该端口在不使用时保持关闭状态。所有球体均配有辅助灯。这ISD-100HFT球体可在其支架中方便地旋转，允许在考虑被测设备不同操作方向的热效应的情况下进行测量。外部 ISD 系列球体还提高了 BTS256-LED 可以测量的最大光通量水平。

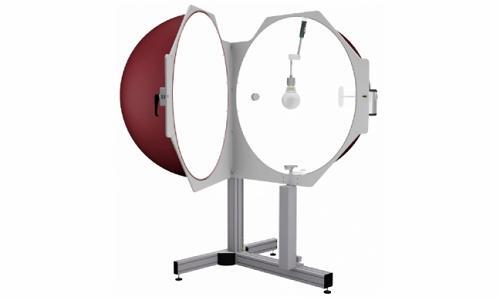

BTS256-LED 具有可选的 50 cm 直径积分球，积分球具有用于 4π 灯的样品架。 BTS256-LED 具有可选的 100 cm 直径积分球及用于 4π 灯的样品架
GB -GD-360-R40-2测角仪可用于增强BTS256-LED，以执行2π灯的照度分布测量。
光度测量设备的一项基本质量特征是其精确且可追溯的校准。 BTS256-LED 与可选附件的校准是在 Gigahertz-Optik 的校准实验室中完成的，该实验室已根据 ISO/IEC 17025 获得DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。校准说明可以可在 BTS256-LED 的数据表及相应配件中找到。

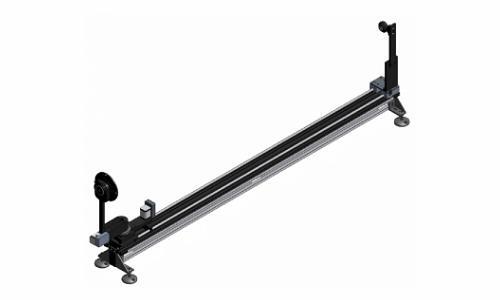

BTS256-LED 配有适用于 2π 灯的可选测角仪。
| 参数/规格 | |||
| 简短的介绍 | 通用光谱仪，用于测量单个 LED 的光通量、光谱、颜色和显色指数，可选配附件，可测量 LED 阵列、灯具的照度、发光强度、光通量和发光强度分布。 | ||
| 主要特点 | 带有卡口连接器的紧凑型测量设备，可轻松、精确地连接附属设备。 | 测量范围 | 测量参数取决于附属设备，光谱范围：360 nm - 830 nm，带宽：5 nm，具有符合 CIE 214 的光学带宽校正。 |
| 典型应用 | 来料单颗 LED 的设计、检验，生产过程中组装的单颗 LED、LED 矩阵和 LED 灯的质量控制。 | 校准 | 取决于相应附件的测量参数。工厂校准可追溯至国际校准标准。 |
| 型号 | 规格 |
| BTS256-LED-DA | 紧凑型 Bi-Tec 测量装置，用于测量照度和光通量。特点：适用于 BTS256-LED 的带有扩散器的 Bajonett 适配器、+/- 30° 余弦校正视场、光谱辐射功率、色温、CRI、色度坐标等。 |
| BTS256-LED-IB | 用于测量 ILED-B 的紧凑型 Bi-Tec 测量设备。特点：Bajonett 适配器具有符合 CIE 127 的 ILED-B 几何形状、光谱数据、色温、CRI、色度坐标等。 |
| ISD-21-BTS256-LED | 用于测量最大 63.5mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径21cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。 |
| ISD-50-BTS256-LED | 用于测量长达 100mm 的单个 2π 发光二极管的光通量和光色的系统。特点：直径50cm的积分球和辅助灯，带有Bi-Tec传感器的紧凑型光谱测光计，可精确测量光通量、光谱辐射功率、CCT、CRI、色品坐标等。 |
| ISD-50HF-BTS256-LED | 用于测量球体内 4π（可选 2π 和 4π）灯具光通量的系统。特点：积分球具有50cm半球形外壳，用于开闭和辅助灯。采用双技术传感器的照度计，可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标等。 |
| ISD-100HF-BTS256-LED | 2π 和 4π 光源光通量测量系统。 |
| GB-GD-360-RB40-2-BTS256-LED | 用于使用 BTS256-LED 测量单个 2π 发光二极管的光通量和光色的测角仪系统。 |
| S-SDK-BTS256 | BTS256 变体的软件开发套件。 |
| S-BTS2048 | BTS2048 变体的应用软件。 |
