一、Gigahertz-Optik ISD-15-BTS2048-VL 积分球光谱辐射计的特点

      德国原装进口 Gigahertz-Optik ISD-15-BTS2048-VL 用于 LED 测试和系统集成的紧凑型积分球光谱辐射计系统：

        •直径 15 cm 积分球、辅助灯、防尘测量端口（玻璃圆顶）、2π 几何形状；

        •脉冲和连续波测量；

        •快速快门（电子快门），积分时间极短 (2 µs)；

        •配备BiTec传感器*的高端光谱辐射计，可快速准确地测量光通量、光谱辐射功率、CCT、CRI 等；

        •积分球：150 mmØ；

        •源头排放：2-Pi (35 mmØ)；

        •波长范围/nm：350 -1050 nm；

        •光带宽：2 nm；

        •测量范围（*1）：2 lm to 16000 klm；

        •评论：用于串联 LED 分级的紧凑型光谱辐射计，带防尘测量孔径的积分球。

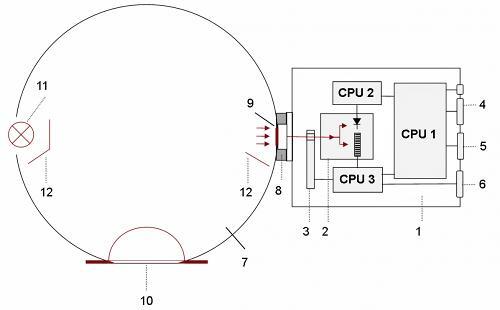

1) BTS2048-VL 2) BiTec 传感器，带 Si 光电二极管、CCD 光谱仪 3) 带 OD1、OD2 和快门的滤光轮

4) USB 2.0 接口 5) 高速以太网接口 6) 触发输入/输出 7) 球体表面扩散器

8 ) 带防护圆顶窗和刀口设计的测量端口 11) 辅助灯 12) 挡板

二、Gigahertz-Optik ISD-15-BTS2048-VL 积分球光谱辐射计介绍

      一流的 BTS2048 光谱辐射计系列

      高品质的 BTS2048系列CCD光谱仪是国际公认的高端产品。它是市场上最紧凑的光谱辐射计之一，可在许多应用中直接进行系统集成，而无需昂贵且可能降低测量质量的光导。其特征之一是其扩散器窗口，允许直接安装到积分球（例如ISD-15）上以测量光通量。有关BTS2048-VL的更多详细信息可以在相应的数据表中找到。该装置还有BTS2048-VL-TEC热电冷却版本。

      使用 BTS2048 系列进行前端和后端 LED 分级

      BTS2048 非常适合用于工业 LED 分级。特别是，它可用于执行 CIE S025 或 DIN 5032-9 规定的 LED 时间同步脉冲测量。当想要考虑测量中的热效应时，这是必要的（另请参阅有关SSL/LED 测试的技术文章）。 CCD 传感器的所有像素（电子快门）的瞬时电子归零设置与其触发接口相结合，可实现 BTS2048 测量和 LED 电流供应之间的完美同步。该器件还具有极宽的动态范围，最短积分时间仅为 2 µs。这比传统设备（通常为毫秒）短 1000 倍，从而可以实现 OD3 因子。此外，内部 OD1 和 OD2 滤波器将动态范围提高了高达 9 个数量级，并且快速以太网接口提供了快速的数据传输。为了让用户将该设备集成到他们的系统中，BTS2048 系列提供了功能强大的S-SDK-BTS2048软件开发套件。

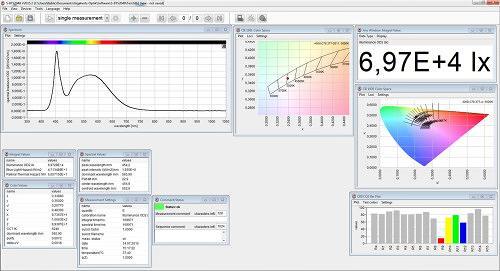

S-BTS2048应用软件

      *其独特功能之一是 Gigahertz-Optik 开发的创新BiTec 传感器，该传感器由 V(lambda) 过滤硅光电二极管和光谱辐射计单元组成。这使得它极其线性、稳定和快速，因此保证了更高的测量精度，而且不会带来任何缺点。两个传感器都可以独立使用，并且传感器的相互校正有利于准确性、速度和多功能性（参见有关 BTS 技术的文章）。

      BTS2048 增强为 2Pi 发光强度光谱辐射计

      BTS2048可以直接与积分球结合以测量发光强度。积分球和光谱仪设计紧凑、重量轻且无需连接光导，形成一个整体模块，可以方便地集成到前端和后端 LED 分档的完整测试系统中。它作为完全校准的模块提供。该模块可以作为单个实体进行重新校准。无需连接光导，可方便地进行重新校准，且不确定性较低。BN-LHSF-2P-20 2pi 校准灯可用于使用随附的用户软件直接在测试系统中执行重新校准。

      Gigahertz Optik GmbH 的积分球构造套件允许定制，从而使积分球尽可能适应特定应用。

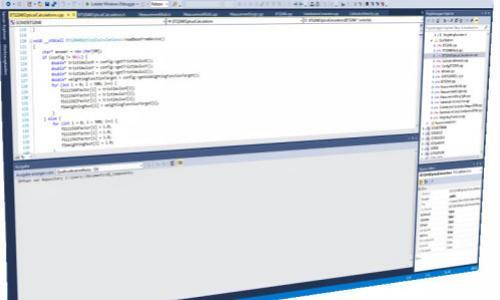

S-SDK-BTS2048软件开发套件

      用于工业 LED 分级的 ISD-15-V01 积分球

      ISD-15-V01 具有许多特性，使其非常适合与 BTS2048 光谱辐射计结合进行光通量测量。它的直径为 150 毫米（6 英寸），在 2Pi 接受度和光通量方面提供了良好的折衷，以实现高灵敏度。直径 35 毫米的测量端口具有刀刃，可不受限制地进入光线。测量端口后面集成了一个透明圆顶，以保护球体涂层免受工业环境中的污染。该球体具有辅助灯以补偿自吸收效应。辅助灯的照明是通过漫射窗完成的。

      校准

      光度测量设备的一项基本质量特征是其精确且可追溯的校准。 ISD-15-V01 -BTS2048-VL 2pi 光通量光谱辐射计在 Gigahertz-Optik 的 DAkkS 认证 (DK-15047-01-00)  ISO/IEC 17025 校准实验室  进行光谱响应度和光谱辐照度校准。使用积分球中具有 2pi 辐射特性的BN-LHSF-2P-20校准灯进行校准。每个设备都带有各自的校准证书。

      系统集成软件

      Gigahertz-Optik 提供 S-SDK-BTS2048 软件开发套件，用于将 ISD-15-BTS2048-VL 2pi 光通量光谱辐射计与用户 LED 测试系统的系统软件集成。
