德国原装进口 Gigahertz-Optik ISD-50HF-BTS256-LED 积分球通用光谱辐射计，是一款用于测量球体内 4π（可选 2π 和 4π）灯具光通量的系统。特点为积分球具有50cm半球形外壳，用于开闭和辅助灯。采用双技术传感器的照度计，可精确测量光通量、光谱辐射功率、CCT、CRI、色度坐标等。
•积分球：500 mmØ；
•源头排放：4-Pi or 2-Pi (127 mmØ)；
•波长范围/nm：360 - 830；
•光带宽：5 nm；
•测量范围（*1）：1.2 lm to 120,000 lm；
•评论：通用光谱辐射计，具有 50 cm 开口积分球，适用于 BTS256-LED Plus 概念配件系列的 4Pi 和 2Pi 灯的光通量。
BTS256-LED 光谱辐射计配有 ISD-50HF-V01 积分球，适用于球内 2pi 和 4pi LED 灯。
ISD-50HF-V02 带有附加测量端口和端口插头。
在独立模式下，紧凑型BTS256-LED仪表专为方便测量单个 LED 的光通量、光谱、颜色和显色指数而设计。一个关键特征是内部积分球入口处的锥形测量端口，可以测量板载 LED。用于连接锥形适配器的卡口连接器可以将 BTS256-LED 与其他附件组件结合起来。 Gigahertz-Optik 提供不同的配件作为BTS256-LED Plus 概念的一部分，极大地扩展了 BTS256-LED 的测量能力。

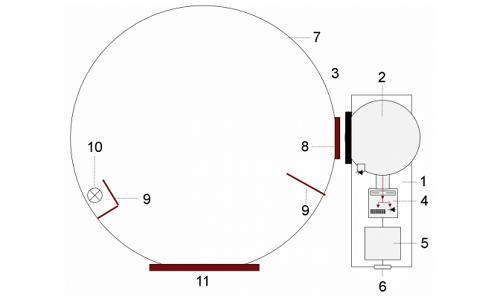

1) BTS256-LED 2) 50mm 积分球 3) 精密卡口安装 4) 带 Si 光电二极管、CMOS 二极管阵列光谱仪和快门的 BiTec 传感器
5) 微处理器 6) USB 接口 7) ISD-21 积分球 8) 卡口安装 9) 挡板10) 辅助灯 11) 测量端口

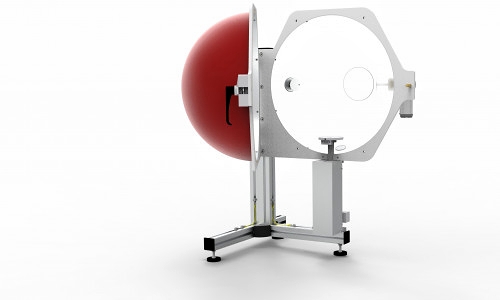

直径50厘米的ISD-50HF-V01积分球可以测量具有2pi和4pi辐射特性的超大LED灯的光通量、光谱、颜色和显色指数。球体的一半可以打开，以便将 LED 灯固定到球体中心的样品架上。样品架的高度可以调节。
ISD-50HF-V02 作为替代品提供，并具有额外的 2pi 测量端口，直径为 127 mm。当不使用时，它会保持关闭状态。
两种型号都配备了辅助灯。 BTS256-LED 仍可用于测量单个板载 LED。卡口适配器可将设备连接到 ISD-50HF 积分球上。

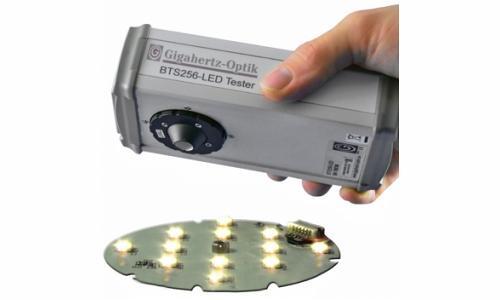

BTS256-LED用于测量单个LED的光通量、光谱、颜色和显色指数
光度测量设备的一项基本质量特征是其精确且可追溯的校准。配备 BTS256-LED 的 ISD-50-HF 由 Gigahertz-Optik 的校准实验室进行校准，该实验室已根据 ISO/IEC 17025 获得DAkkS (DK-15047-01-00) 的光谱响应度和光谱辐照度认证。光通量是使用放置在球体中心的 BN-LHSF-104 进行的。具有附加测量端口的球体需要使用BN-LHSF-2P-20校准灯进行额外校准，该灯在积分球中具有 2pi 辐射特性。每个设备都带有各自的校准证书。

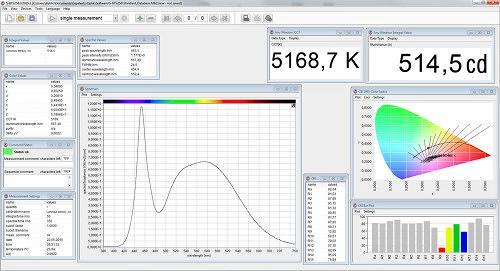

S-BTS256 用户软件用于测量带有集成球体和外球体的光通量。
（1）基础规格 | |
| 简短的介绍 | - ISD-50HF-V01-BTS256-LED：光谱辐射计，用于测量光通量、光谱、颜色和显色指数。 LED 灯位于球体中心的操作； - ISD-50HF-V02-BTS256-LED：光谱辐射计，用于测量光通量、光谱、颜色和显色指数。 LED 灯位于球体中心或球体外部的操作。 |
| 主要特点 | - ISD-50HF-V01-BTS256-LED：直径为 50 厘米的积分球。高度可调的样品架。无需积分球即可使用光谱辐射计测量单个 LED； - ISD-50HF-V02-BTS256-LED：直径为 50 厘米的积分球。一个可打开的半球。额外的测量端口直径为 127 毫米。高度可调的样品架。无需积分球即可使用光谱辐射计测量单个 LED。 |
| 测量范围 | 1.2 流明至 120,000 流明，360 纳米至 830 纳米。 |
| 典型应用 | 来料检验（LED 灯）、生产过程中的质量保证、设计。 |
| 校准 | 工厂校准。可追溯至国际标准. |
（2）产品 | |||
| 校准不确定度 | 光通量校准±5% | 一般的 | 该设备基于BTS256-LED，请在那里找到详细规格。 |
| 输入光学器件 - ISD-50HF-V01 | 带有硫酸钡涂层的积分球。测量口直径为63.5mm。直径 50.8mm 的端口变径管，带刀口。 12V/20W 卤素辅助灯。桌架。 | 输入光学器件 - ISD-50HF-V02 | 带有硫酸钡涂层的积分球。内径500毫米。一个可打开的半球。固定半球上有一个直径为 127mm 的附加测量端口。用于封闭测量端口的端口塞。 UMSH-AP-500 高度可调样品架。探测器与球体中心以及探测器与测量端口之间的双向挡板。球体计的阴影范围可达 100 毫米。 12V/50W 卤素辅助灯。桌架。 |
（3）光谱探测器 | |
| 典型测量时间 | BTS256-LED：最大。 1000 lm ≤ 5 ms（白光）； BTS256-LED：最小值10 mlm ≤ 30 s（白光）。 BTS256-LED 与 ISD-50HF-V01：最大。 120000 lm ≤ 5 ms（白光）； BTS256-LED 与 ISD-50HF-V01：最小值1.2 lm ≤ 30 s（白光）。 |
（4）一体式探测器 | |
| 最大光通量 | BTS256-LED 典型值70000流明； BTS256-LED，带 ISD-50 典型值8000 公里。 |
| 噪声等效光通量 | BTS256-LED 测试仪（典型值） 0.05 mlm； BTS256-LED 测试仪，带 ISD-50-V01 典型值10毫升。 |
| 型号 | 描述 |
| UMLA-SHAP-E27 | 与积分球一起使用的灯泡测量插座。特点：E27插座。将灯连接到电隔离电源和电压测量的四极杆。 |
| UMLA-SHAP-E14 | 与积分球一起使用的灯泡测量插座。特点：E14插座。将灯连接到电隔离电源和电压测量的四极杆。 |
| UMLA-SHAP-G9 | 与积分球一起使用的灯泡测量插座。特点：G9插座。四线连接的灯座用于单独供电和电压测量。 |
| UMLA-SHAP-GU10 | 与积分球一起使用的灯泡测量插座。特点：GU10插座。四线连接的灯座用于单独供电和电压测量。 |
| UMLA-SHAP-GU5.3 | 与积分球一起使用的灯泡测量插座。特点：GU5.3插座。四线连接的灯座用于单独供电和电压测量。 |
| S-SDK-BTS256 | BTS256 变体的软件开发套件。 |
| 型号 | 描述 |
| ISD-100HF-BTS256-LED | 2π 和 4π 光源光通量测量系统 |
