堡盟原装进口 Baumer CAM8.A4-11232539 （货号： 11232539）末端开放式电缆。
• M8，内螺纹，A 型编码；4 极；PUR，300 厘米，自由电缆末端；
• 可拖链；
• 头 A IP65、IP66K、IP67；
• 电缆：良好的阻燃性和耐油性；
• 无卤素。
（1）A 端 | |||
| Head A. 连接： | M8 | Head A. 角度电缆出口： | 0° |
| Head A. 性别： | 母头 | Head A. 编码： | A |
| Head A. 杆数： | 4 | Head A. LED： | 无 |
| Head A. 跨平面宽度： | AF9 | Head A. 拧紧扭矩： | 0.4 牛米 |
| Head A. 滚花螺母材料： | 压铸锌，表面镀镍 | Head A. 身体颜色： | 黑色 |
| Head A. 垫片材料： | FKM | 标签套A面： | 是 |
（2）B端 | |||
| 头 B：连接： | 末端开放式 | 标签套管 B 侧： | 是 |
（3）电缆 | |||
| 电缆长度： | 300 cm | 长度公差： | + 10 cm |
| 剥线长度： | 20 mm | 屏蔽层： | 无 |
| 导体结构： | 32 × 0,1 mm | 线规（AWG）： | 24 |
| 外部护套 材料： | 聚氨酯（PUR） | 外部护套 颜色： | 黑色 |
| 电缆直径： | 4,5 mm ±5% | 导线横截面： | 0.25 mm² |
| 外部护套 邵氏硬度： | 90 ± 5 A | 工作电压（仅 UL 认证）： | 30 VAC/DC |
| 电缆 温度范围（移动）： | - 25 ...+ 80 °C | 屏蔽层： | 无 |
| 电缆： 温度范围（固定）： | - 40 ...+ 80 °C | 弯曲半径（固定）： | 22,5 mm |
| 导线数量： | 4 | 钢丝数量和直径： | 4x0,25 |
| 长度公差： | + 10 cm | 加速度（C 型轨道）： | max. 10 m/s² |
| 电缆长度： | 300 cm | 线径（AWG）： | 24 |
| 弯曲半径（固定）： | min. 5 × 外径 | 扭转速度： | 最高 35 次/分钟 |
| 弯曲半径（移动）： | min. 10 × 外径 | 电缆类型： | 3 |
| 电缆重量： | 约 33 g/m | 导体结构： | 32 × 0,1 mm |
| 电线 1 颜色： | BN | 导体结构： | 32 × 0,1 mm |
| 导线 2 颜色： | BK | 电缆直径： | 4,5 mm ±5% |
| 导线 3 颜色： | BU | 导体 材料： | 裸铜 |
| 导线 4 颜色： | WH | 外部护套 材料： | PUR |
| 绝缘 材料： | PP | 额定电压： | 300 V |
| 弯曲周期数 (C 型轨道)： | 约 10000000 周期 | 成对绞合： | 否 |
| 扭转周期数： | 约 2000000 周期 | 单线直径： | 0,1 mm |
| 电缆 测试电压： | 2.5 kV | 扭转应力（°： | ±180 °/m |
| 总绞距： | 4 芯绞线 | 导线横截面： | 0.25 mm² |
| 移动速度（C 型轨道）： | max. 3 m/s | 钢丝加工： | 无 |
| 穿越路径（水平）： | max. 10 m | 导线直径（包括隔离： | 1,25 mm ±5% |
| 外部护套 颜色： | 黑色 | ||
（4）电气参数 | |||
| 工作电压： | max. 50 VAC / 60 VDC | 工作电压（仅 UL 认证）： | 30 VAC/DC |
| 接触电阻： | max. 30 mOhm | 额定电压： | 300 V |
| 每个触点的工作电流： | max. 4 A | ||
（5）机械参数 | |||
| Head A. 防护等级： | IP65、IP66K、IP67 | 扭转速度： | 最高 35 次/分钟 |
| 弯曲半径（移动）： | min. 10 × 外径 | 扭转应力（°： | ±180 °/m |
| 弯曲半径（固定）： | min. 5 × 外径 | 加速度（C 轨道）： | max. 10 m/s² |
| 弯曲周期数（C 轨道）： | 约 10000000 周期 | 行驶速度（C 轨道）： | max. 3 m/s |
| 扭转周期数： | 约 2000000 周期 | ||
（6）环境条件 | |||
| 温度范围（移动）： | - 25 ...+ 80 °C | 可拖链： | 是 |
| 温度范围（固定）： | - 25 ...+ 80 °C | Cable. 耐化学性： | 合格（DIN EN 60811-404） |
| 电缆温度范围（固定）： | - 40 ...+ 80 °C | Cable. 阻燃性： | 符合标准ul 1581 §1090 (H)、CSA ft2 和 iec 60332-2-2 |
| Head A. 耐化学性： | 否 | Cable. 耐油性： | 合格 (DIN EN 60811-404) |
| Head A. 阻燃性： | HB (UL 94) | Cable. 无硅树脂： | 是 |
| Head A. 耐油性： | ASTM 1 号油，矿物油，仅限于液压油 | Head A. 污染程度： | 3 |
| Head A. 耐酸碱： | 无 | ||

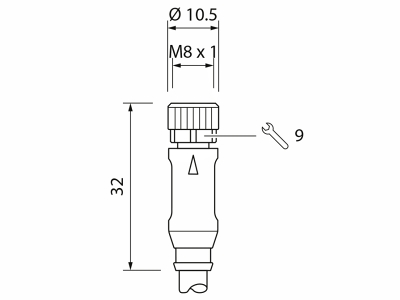

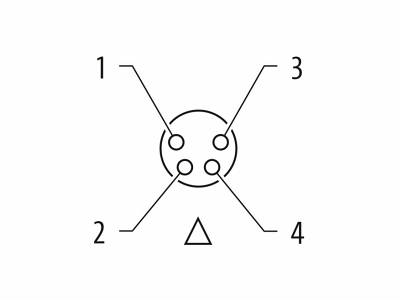

| A 面： 技术图纸 | A 面： 编码 |
 |  |

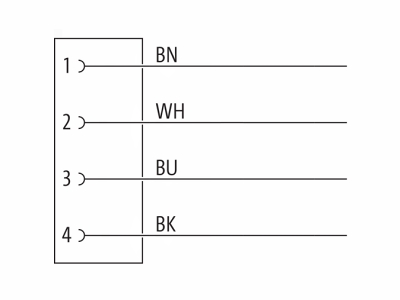

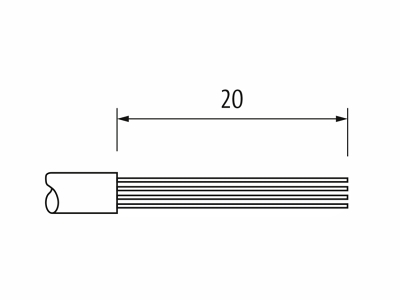

| B 侧： 技术图纸 | 连接图 |
 |  |

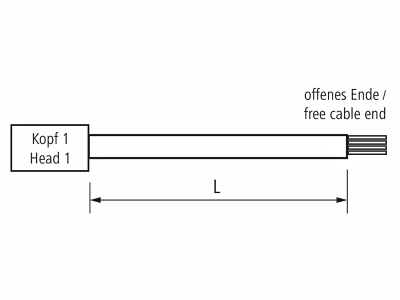

| 图纸 | |
 |
