堡盟 Baumer CAM12.A4-11230929 末端开放式电缆
详情说明

      堡盟原装进口 Baumer CAM12.A4-11230929 (货号 11230929)末端开放式电缆。


      一、CAM12.A4-11230929 末端开放式电缆的特点

      • M12,内螺纹,A 型编码,4 极;PUR,300 厘米,自由电缆末端;

      • 可拖链;适用于机器人 ± 180 °/m;

      • 头部 A: IP65、IP66K、IP67;

      • 电缆:良好的耐化学性、耐燃性、耐油性;

      • 无卤素。

Baumer CAM12.A4-11230929 末端开放式电缆

      二、CAM12.A4-11230929 末端开放式电缆的技术规格

(1)A端

Head A. 连接:M12Head A. 类别:母头
Head A. 角度电缆出口:Head A. 编码:A
Head A. 杆数:4Head A. LED:
Head A. 跨平面宽度:AF13Head A. 拧紧扭矩:0.6 牛米
Head A. 滚花螺母材料:压铸锌,表面镀镍Head A. 身体颜色:黑色
Head A.  垫片材料:FKM标签套A面:


(2)B端
Head B. 连接:末端开放式标签套管 B 侧:


(3)电缆

电缆长度:300 cm长度公差:+ 10 cm
剥线长度:20 mm屏蔽层:
导体结构:42 × 0,1 mm线规:22
外部护套 材料:聚氨酯外部护套 颜色:黑色
电缆直径:4,5 mm ±5%导线横截面:0.34 mm²
外部护套 邵氏硬度:90 ± 5 A电缆 温度范围(移动):- 25 ...+ 80 °C
电缆: 温度范围(固定):- 40 ...+ 80 °C工作电压(仅 UL 认证):30 VAC/DC
屏蔽层:弯曲半径(固定):22,5 mm
导线数量:4钢丝数量和直径:4x0,34
长度公差:+ 10 cm电缆长度:300 cm
加速度(C 型轨道):max. 10 m/s²线径:22
弯曲半径(固定):min. 5 × 外径扭转速度:最高 35 次/分钟
弯曲半径(移动):min. 10 × 外径电缆类型:3
电缆重量:约 36,3 g/m导体结构:42 × 0,1 mm
电线 1: 颜色:BN电缆直径:4,5 mm ±5%
导线 2:颜色:BK导体 材料:裸铜
导线 3:颜色:BU外部护套 材料:PUR
导线 4: 颜色:WH绝缘 材料:PP
弯曲周期数 (C 型轨道):约 10000000 周期额定电压:300 V
扭转周期数:约 2000000 周期成对绞合:
单线直径:0,1 mm电缆 测试电压:2,5 kV
扭转应力(°:±180 °/m总绞距:4 芯绞线
移动速度(C 型轨道):max. 3 m/s穿越路径(水平):max. 10 m
导线横截面:0.34 mm²钢丝加工:
导线直径(包括隔离:1,25 mm ±5%外部护套 颜色:黑色


(4)电气参数

工作电压:max. 250 VAC/DC工作电压(仅 UL 认证):30 VAC/DC
额定电压:300 V接触电阻:max. 30 mOhm
每个触点的工作电流:max. 4 A


(5)机械参数

Head A.防护等级:IP65、IP66K、IP67弯曲周期数(C 轨道):约 10000000 周期
弯曲半径(移动):min. 10 × 外径扭转周期数:约 2000000 周期
弯曲半径(固定):min. 5 × 外径扭转速度:最高 35 次/分钟
加速度(C 轨道):max. 10 m/s²扭转应力(°:±180 °/m
行驶速度(C 轨道):max. 3 m/s


(6)环境条件

温度范围(移动):- 25 ...+ 80 °C可拖链:
温度范围(固定):- 25 ...+ 80 °CHead A. 耐化学性:
电缆: 温度范围(固定):- 40 ...+ 80 °CHead A. 阻燃性:HB (UL 94)
Cable. 耐化学性:合格(DIN EN 60811-404)Head A. 耐油性:astm 1 号油,矿物油,仅限于液压油
Cable. 阻燃性:符合标准ul 1581 §1090 (H)、CSA ft2 和 iec 60332-2-2Head A. 耐酸碱:
Cable. 耐油性:合格 (DIN EN 60811-404)Head A. 污染程度:3
Cable. 无硅树脂:


      三、CAM12.A4-11230929 末端开放式电缆的相关图纸

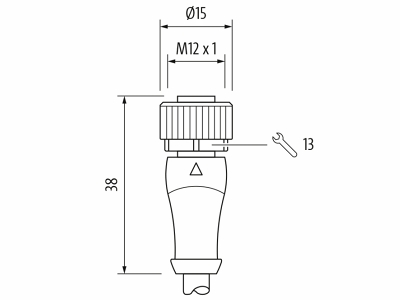

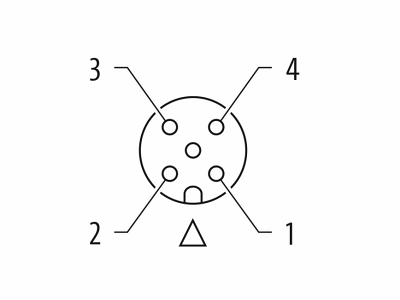

A 面:技术图纸A 面: 编码
CAM12.A4-11230929 末端开放式电缆的A 面:技术图纸CAM12.A4-11230929 末端开放式电缆的A 面: 编码

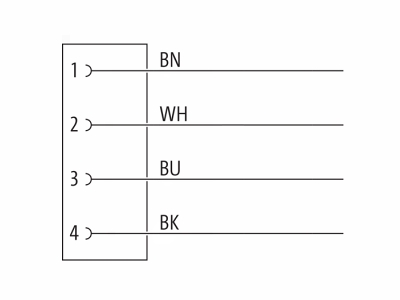

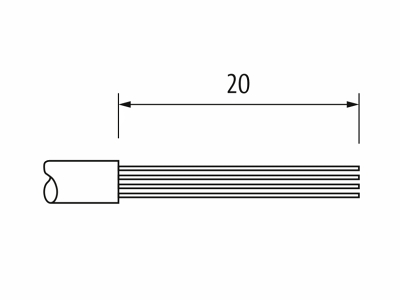

B 面: 技术图纸连接图
CAM12.A4-11230929 末端开放式电缆的B 面: 技术图纸CAM12.A4-11230929 末端开放式电缆的连接图

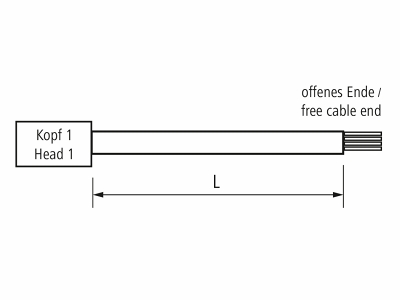

图纸
CAM12.A4-11230929 末端开放式电缆的图纸
