劳易测 Leuze ODSL 8/V66.01-500-S12 高精度光学测距传感器
详情说明

      德国劳易测 Leuze  ODSL 8/V66.01-500-S12 高精度测距传感器/光学测距传感器, ODSL 8/V66.01-500-S12 具有分辨率高,非常适合物体测量或质量检查。即使在恶劣条件下,例如有光滑物体的情况,这些传感器也能进行精确测量,有些还配有显示器。商品编号: 50111175。

Leuze  ODSL 8/V66.01-500-S12 高精度光学测距传感器

      一、 ODSL 8/V66.01-500-S12 高精度测距传感器的技术参数

(1)基础数据
系列:8扫描系统类型:相对于物体


(2)光学数据
光源:激光, 红色激光等级:2, IEC/EN 60825-1:2007光斑直径 [针对传感器距离]:2 mm x 6 mm


(3)测量数据
测量范围:20 ... 500 mm分辨率:0.1 ... 0.5 mm精度,近程:2 %精度,距离范围:4 %
精度参考值:测量距离近程重复性;1 %重复性,距离范围:3 %参考值重复性:测量距离
测量时间:2 ... 7 ms参照:否黑/白背景屏蔽性能:1.5 %光学测距原理:光三角测量


(4)电气数据

性能数据:

      • 供电电压 UB:18 ... 30 V, DC

输出:

      • 模拟输出数:1 个

      • 数字开关量输出数:2 个

模拟输出1:

      • 类型:电压


开关量输出1:

      • 开关元件:晶体管, 推挽

开关量输出2:

      • 开关元件:晶体管, 推挽





(5)连接

连接1:

      • 类型:接头, 旋转,90

      • 螺纹规格:M12

      • 材料:金属

      • 引脚数:5 个引脚





(6)机械参数
外壳材料:金属金属外壳:压铸锌镜头盖材料:塑料净重:70 g
尺寸(宽 x 高 x 长):15 mm x 48 mm x 38 mm


(7)操作显示
配置类型:开关操作控制:旋转开关


(8)环境数据
环境温度,工作:-20 ... 40 °C环境温度,储藏:-40 ... 50 °C


(9)认证

防护等级:

      • IP 67

      • IP 69K

安全等级:II认证:c UL US应用标准:IEC 60947-5-2


      二、 ODSL 8/V66.01-500-S12 光学测距传感器的图纸

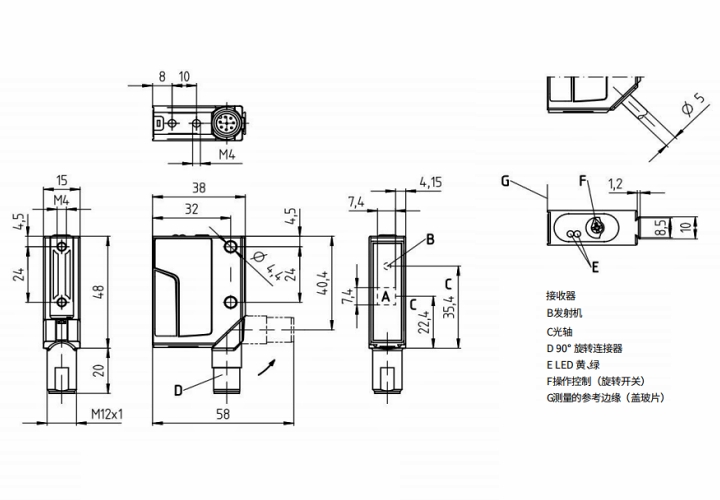

ODSL 8/V66.01-500-S12 传感器的尺寸图

尺寸图

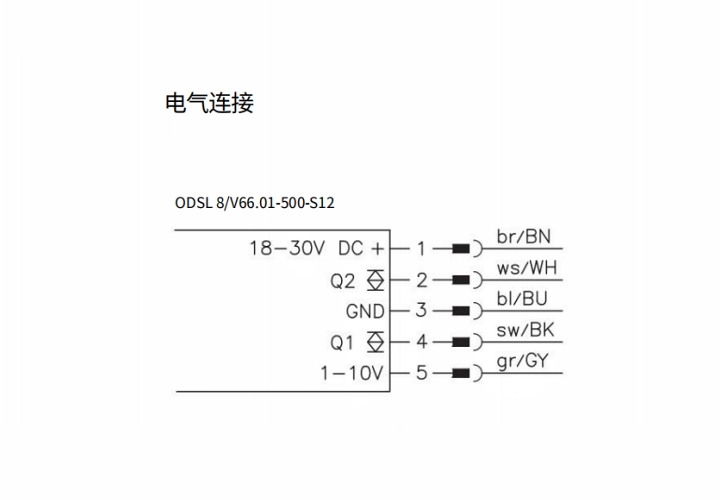

ODSL 8/V66.01-500-S12 传感器的电气连接图

电气连接图

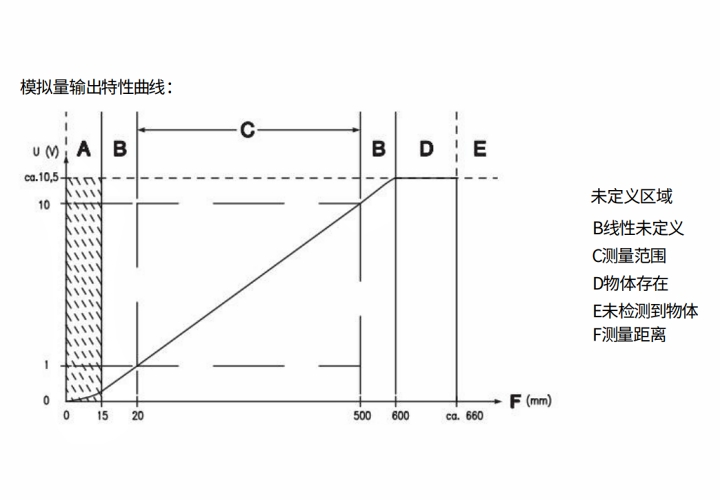

ODSL 8/V66.01-500-S12 传感器的模拟量输出特性曲线图

模拟量输出特性曲线图


      三、更多  ODSL 8/V66.01-500-S12 相似高精度测距传感器

      8系列:

      •ODSL 8/V66.01-500-S12

      •ODSL 8/C66-45-S12

      •ODSL 8/V66-45-S12

      •ODSL 8/C66-200-S12

      •ODSL 8/C66-500-S12

      •ODSL 8/V66-200-S12

      •ODSL 8/66-500-S12

      •ODSL 8/V66-500-S12

      96系列:

      •ODSL 96B M/L-2000 Ex d

      •ODSL 96B M/C6.C1S-1500-S12

      •ODSL 96B M/D36.S-800-S12

      •ODSL 96B M/L-2000-S12
