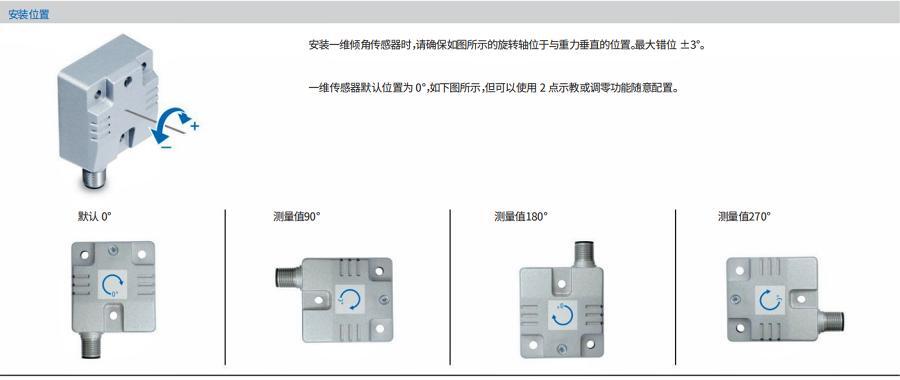

堡盟原装进口 Baumer GIM500R - 1-dimensional 是一款单轴倾角仪，其测量范围为0...360°。
• 单轴，测量范围：0...360°；
• 尺寸：52 mm；
• 电容式MEMS测量原理；
• 设计符合E1标准；
• 接口：CANopen®、SAE J1939、模拟量；
• M12接插件出线或电缆出线；
• 防护等级高达IP69K；
• 满足PLd认证标准（ISO 13849）。
（1）电气参数 | |||
| 电源电压： | 8…36 VDC | 反极性保护： | 是 |
| 电流消耗（无负载）： | ≤40 mA (24 VDC) | 初始化时间： | ≤0,5 s (上电后) |
| 接口： | CANopen® SAE J1939 模拟量 (4…20 mA / 0.5…4.5 V / 0…5 V / 0…10 V) | 负载电阻： | ≥1 kΩ / 电压输出 ≤800Ω / 电流输出 |
| 测量范围： | 0…90°、0…120°、0…180°、0…270°、0…360° | 分辨率： | 0,01 ° CANopen® 0,01 ° SAE J1939 12 位 (模拟量) |
| 精度 (+25 °C）： | 典型值：±0.1° | 温度系数： | 0,008 °/K |
| 重复精度： | ± 0,1 ° (+25 °C) | 测量频率： | 1600 Hz |
| 极限频率： | 0.1…25 Hz，2阶/低通滤波器 (默认：5 Hz) | 抗干扰性： | EN 61000-6-2 ECE编号：10R04 ISO 7637-2 ISO 11452-2 / ISO 11452-5 |
| 辐射干扰： | EN 61000-6-4 ECE编号：10R04 ISO 7637-2 / EN 55025 | MTTFd (ISO 13849)： | 高 (>100年) 整合安全功能必须完全依照应用说明和MTTFd可靠性预测（需单独提出需求）。 |
| 可设置参数： | 预设值和偏移 滤波器 | 诊断功能： | 参数错误 |
| 状态指示灯： | DUO-LED，集成在外壳中 | 认证： | UL认证 / E63076 |
（2）机械参数 | |||
| 尺寸（宽×高×长）： | 48 x 24 x 52 mm | 材质： | 外壳：铝，带涂层 |
| 防护等级（EN 60529）： | IP 66 IP 67 IP 68 IP 69K | 防腐蚀保护： | IEC 60068-2-52 盐雾试验 室温条件下防腐等级达到ISO 12944-2 CX (C5-M) |
| 工作温度： | -40…+85 °C (参见“概述”) | 近似重量： | 95 g |
| 耐抗性： | EN 60068-2-6 抗振动20 g，60-2000 Hz EN 60068-2-27 抗冲击200 g，6 ms | 连接： | M12 法兰接头，8针 M12 法兰接头，5针 1米直接出线 |
