瑞士Baumer R系列(58mm/36mm)磁式绝对值编码器，适用于极端环境

详情说明

瑞士堡盟Baumer R系列（EAM580R / EAM360R）适用于极端应用，在恶劣条件下长期可靠运行。它具有CX （C5-M）防腐蚀保护，在户外使用中具有极高的耐用性；符合 E1 标准的设计，在移动自动化中实现高电磁兼容性；符合 ISO 13849 标准的固件允许集成到高达 PLd 级别的安全系统中；拥有58 毫米或 36 毫米两种规格设计，实心轴、盲孔空心轴或无轴承套件，拥有接口类型CANopen、SAE J1939 和模拟。

一、Baumer MAGRES EAM580R / EAM360R绝对磁性编码器特点

R系列特点

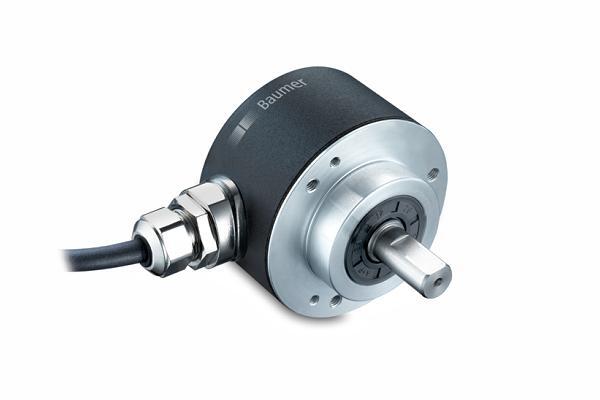

（1）MAGRES EAM580R-SC（58 mm – 带夹紧法兰）编码器

• 10 mm实心轴，带夹紧法兰；

• CANopen、SAE J1939 和 Analog；

• 通过CANopen接口实现冗余输出。

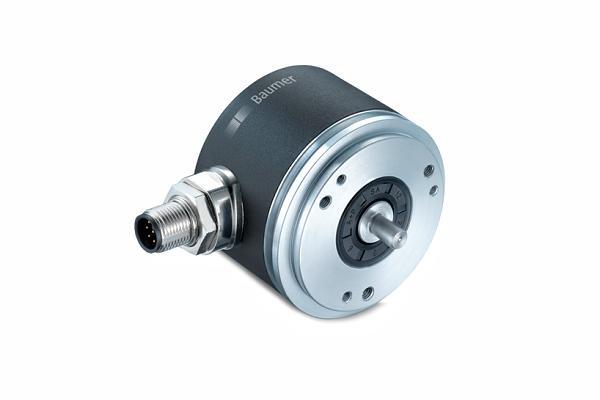

（2）MAGRES EAM580R-SY（58 mm – 带同步法兰）编码器

• 6 mm实心轴（同步法兰）；

• CANopen、SAE J1949 和 Analog；

• 通过CANopen接口实现冗余输出。

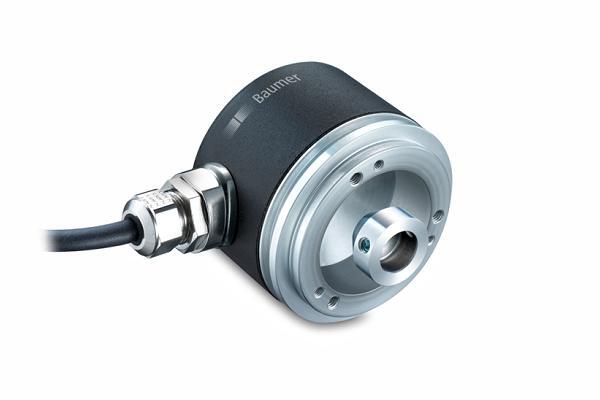

（3）MAGRES EAM580R-B（58 mm – 盲孔型）编码器

• 空心轴 12 ...15 毫米；

• CANopen、SAE J1939 和模拟接口；

• 通过CANopen接口进行冗余检测。

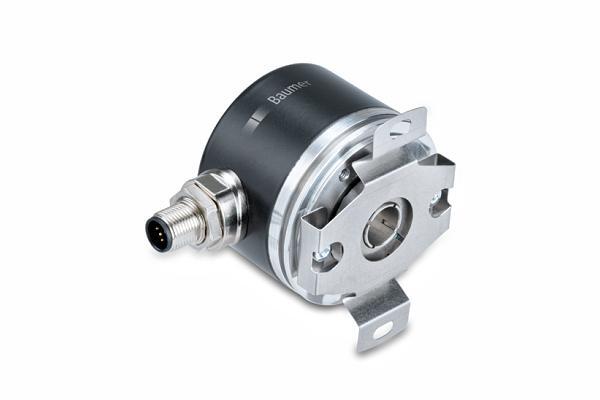

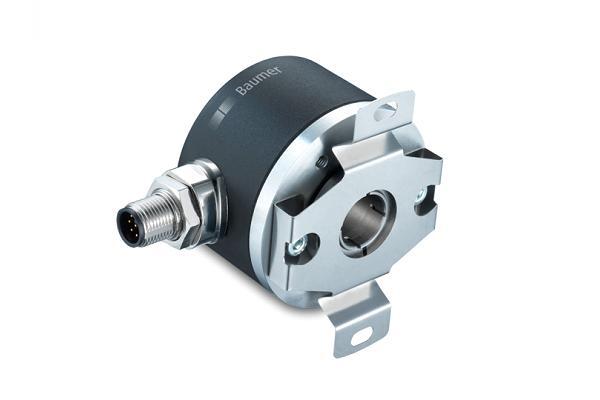

（4）MAGRES EAM580R-K（58 毫米 – 无轴承）编码器

• 磁铁孔径 6 … 12 mm；

• CANopen、SAE J1939 和模拟。

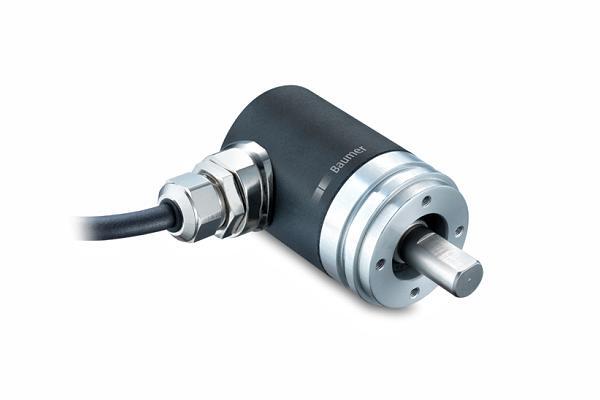

（5）MAGRES EAM360R-SW（36 mm – 同步法兰）编码器

• 实心轴 10 mm（同步法兰）；

• CANopen、SAE J1939 和模拟。

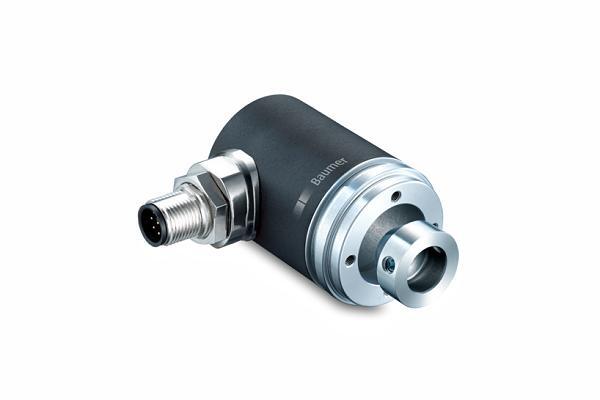

（6）MAGRES EAM360R-B（36 mm – 盲空心轴）编码器

• 空心轴 10 ... 15 mm；

• CANopen、SAE J1939 和模拟。

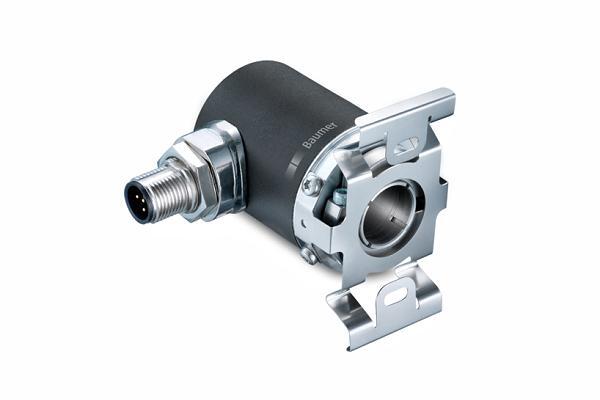

（7）MAGRES EAM360R-K（36 毫米 – 无轴承）编码器

• 磁铁孔径 6 ... 12 mm；

• CANopen、SAE J1939 和模拟。

（8）MAGRES EAM580R CANopen冗余型（58 mm）编码器

• 实心轴 10 mm（夹紧法兰），6 mm（同步法兰）；

• 空心轴 12 … 15 mm。

二、Baumer MAGRES EAM580R / EAM360R绝对磁性编码器优势

R系列优势

（1）具有长期可靠性，适合户外应用

• 采用CX (C5-M) 耐腐蚀外壳设计，防护等级达IP69K；坚固的磁感应技术；抗冲击能力高达500 g。

（2）高性价比标准型编码器，可整合安全功能

• 固件符合ISO 13849标准，可集成至安全系统中，且整体系统满足PLd认证标准。

（3）轻松集成至工程机械自动化应用中

• 设计符合E1标准，具有高电磁兼容性。

（4）工程机械自动化专用连接技术（如德驰（Deutsch）连接器）

• 芯线截面积为0.5 mm²。

（5）产品选型灵活方便

• 丰富的产品系列：提供所有常用的轴类型、法兰型和接插件型，支持所有相关接口。

（6）出色的性价比

• 模块化产品系列，部件数量更少。

三、Baumer MAGRES EAM580R / EAM360R绝对磁性编码器应用领域

R系列磁式绝对值编码器拥有超长的使用寿命，适用于户外应用及恶劣的环境条件，应用领域包括：

• 工程机械自动化

• 叉车

• 风力发电场

• 港口起重机。

四、Baumer MAGRES EAM580R / EAM360R绝对磁性编码器的具体型号

（1）MAGRES EAM580R 绝对式工业编码器（58 mm – 夹紧法兰）
产品名称	尺寸（法兰）	轴类型	每转步数	转数	接口
MAGRES redundant EAM580R-SC - CANopen®	ø58 mm	ø10 x 20 mm, 实心轴带紧固面	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
MAGRES EAM580R-SC - CANopen®/SAE J1939	ø58 mm	ø10 x 20 mm, 实心轴带紧固面	≤16384 / 14 bit	≤262144 / 18 bit	CANopen® SAE J1939
MAGRES EAM580R-SC - Analog	ø58 mm	ø10 x 20 mm, 实心轴带紧固面	-	-	Analog 0...10 V / 0.5...4.5 V / 4...20 mA / Resolution: 12 bit

（2）MAGRES EAM580R-SY 绝对式工业编码器（58 mm – 带同步法兰）
产品名称	尺寸（法兰）	轴类型	每圈步数	圈数	接口
MAGRES redundant EAM580R-SY - CANopen®	ø58 mm	ø6 x 10 mm, 实心轴带紧固面	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
MAGRES EAM580R-SY - CANopen®/SAE J1939	ø58 mm	ø6 x 10 mm, 实心轴带紧固面	≤16384 / 14 bit	≤262144 / 18 bit	CANopen® SAE J1939
MAGRES EAM580R-SY - Analog	ø58 mm	ø6 x 10 mm, 实心轴带紧固面	-	-	Analog 0...10 V / 0.5...4.5 V / 4...20 mA / Resolution: 12 bit

（3）MAGRES EAM580R-B 绝对式工业编码器（58 mm – 盲孔空心轴）
产品名称	尺寸（法兰）	轴类型	每转步数	转数	接口
MAGRES redundant EAM580R-B - CANopen®	ø58 mm	ø10...15 mm (盲孔空心轴)	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
MAGRES EAM580R-B - CANopen®/SAE J1939	ø58 mm	ø10...15 mm (盲孔空心轴)	≤16384 / 14 bit	≤262144 / 18 bit	CANopen® SAE J1939
MAGRES EAM580R-B - Analog	ø58 mm	ø10...15 mm (盲孔空心轴)	-	-	Analog 0...10 V / 0.5...4.5 V / 4...20 mA / Resolution: 12 bit

（4）MAGRES EAM580R-K 无轴承同轴编码器（58 mm – 无轴承套件，具有通信功能）
产品名称	轴类型	每转步数	转数	输出级	接口
MAGRES EAM580-K - CANopen®	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	CAN总线，低电压 (3.3 V)，符合标准ISO 11898 增量信号：线驱动RS422或推挽式 (可选)	CANopen® CANopen®-Lift CANopen® + 增量信号
MAGRES EAM580-K - EtherCAT	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤65536 / 16位	-	EtherCAT
MAGRES EAM580-K - EtherNet/IP	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤65536 / 16位	-	EtherNet/IP
MAGRES EAM580-K - PROFINET	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤65536 / 16位	-	PROFINET I/O
MAGRES EAM580R-K - CANopen®/SAE J1939	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	CAN总线，低电压 (3.3 V)，符合标准ISO 11898	CANopen® SAE J1939
AGRES EAM580-K - SSI	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	SSI数据：线驱动RS422 增量信号：线驱动RS422或推挽式 (可选)	SSI SSI + 增量信号
MAGRES EAM580R-K - Analog	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	-	-	-	模拟量 0…10 V / 0.5…4.5 V / 4…20 mA / 分辨率：12位

（5）MAGRES EAM360R-SW绝对式工业编码器（36 mm – 同步法兰）
产品名称	尺寸（法兰）	轴类型	每转步数	转数	接口
MAGRES EAM360R-S - CANopen®/SAE J1939	ø36 mm	ø10 x 16 mm，实心轴带紧固面	≤16384 / 14位	≤262144 / 18位	CANopen® SAE J1939
MAGRES EAM360R-S - Analog	ø36 mm	ø10 x 16 mm，实心轴带紧固面	-	-	模拟量 0…10 V / 0.5…4.5 V / 4…20 mA / 分辨率：12位

（6）MAGRES EAM360R-BR系列绝对值工业编码器（36 mm – 盲孔空心轴）
产品名称	尺寸（法兰）	轴类型	每转步数	转数	接口
MAGRES EAM360R-B - CANopen®/SAE J1939	ø36 mm	ø10...15 mm (盲孔空心轴)	≤16384 / 14 bit	≤262144 / 18 bit	CANopen® SAE J1939
MAGRES EAM360R-B - Analog	ø36 mm	ø10...15 mm (盲孔空心轴)	-	-	Analog 0...10 V / 0.5...4.5 V / 4...20 mA / Resolution: 12 bit

（7）MAGRES EAM360R-K 无轴承同轴编码器（36 毫米 – 无轴承）
产品名称	轴类型	每转步数	转数	输出级	接口
MAGRES EAM360-K - CANopen®	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	CAN总线，低电压 (3.3 V)，符合标准ISO 11898 增量信号：线驱动RS422或推挽式 (可选)	CANopen® CANopen®-Lift CANopen® + 增量信号
MAGRES EAM360R-K - CANopen®/SAE J1939	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	CAN总线，低电压 (3.3 V)，符合标准ISO 11898	CANopen® SAE J1939
MAGRES EAM360-K - SSI	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	≤16384 / 14位	≤262144 / 18位	SSI数据：线驱动RS422 增量信号：线驱动RS422或推挽式 (可选)	SSI SSI + 增量信号
AGRES EAM360R-K - Analog	ø6 mm (磁转子安装孔) ø8 mm (磁转子安装孔) ø12 mm (磁转子安装孔)	-	-	-	模拟量 0…10 V / 0.5…4.5 V / 4…20 mA / 分辨率：12位

（8）MAGRES EAM580R CANopen redundant R系列绝对式工业编码器（58 mm – CANopen冗余型）
产品名称	尺寸（法兰）	轴型	每转步数	转数	接口
MAGRES redundant EAM580R-B - CANopen®	ø58 mm	ø10...15 mm (盲孔空心轴)	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
MAGRES redundant EAM580R-SC - CANopen®	ø58 mm	ø10 x 20 mm, 带平面的实心轴	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
MAGRES redundant EAM580R-SY - CANopen®	ø58 mm	ø6 x 10 mm, 带平面的实心轴	≤16384 / 14 bit	≤262144 / 18 bit	CANopen®
