您的位置: 首页 > 热门产品 > 堡盟 Baumer CAM8.A8-11232598 末端开放式电缆
堡盟 Baumer CAM8.A8-11232598 末端开放式电缆
详情说明

      堡盟原装进口 Baumer CAM8.A8-11232598 (货号: 11232598)末端开放式电缆


      一、CAM8.A8-11232598 末端开放式电缆的特点

      • M8,内螺纹,A 型编码,8 极;PUR,屏蔽,1000 厘米,自由电缆末端;

      • 可拖链;

      • 头部 A: IP65、IP67;

      • 电缆:良好的耐化学性、耐燃性和耐油性;

      • 无卤素。

Baumer CAM8.A8-11232598 末端开放式电缆

      二、CAM8.A8-11232598 末端开放式电缆的技术规格

(1)A 端

Head A 连接:M8Head A 角度电缆出口:
Head A 类别:母头Head A 编码:A
Head A 杆数:8Head A 拧紧扭矩:0,2 Nm
Head A 滚花螺母材料:压铸锌,表面镀镍Head A 垫片材料:丁腈橡胶(NBR)


(2)B 端

Head B 连接:末端开放式


(3)电缆

电缆长度:1000 cm带屏蔽层:
长度公差:± 7,5 cm线规(AWG):26
导体结构:18 × 0,1 mm外部护套 材料:聚氨酯(PUR)
电缆直径:5,9 mm外部护套 颜色:黑色
导线横截面:0.14 mm²屏蔽式:
弯曲半径(固定):29,5 mm屏蔽覆盖率:85 %
长度公差:± 7,5 cm导线数量:8
电缆长度:1000 cm钢丝数量和直径:8x0,14
加速度(C 轨道):10 m/s²线径:26
弯曲半径(固定):min. 5 × 外径导体结构:18 × 0,1 mm
弯曲半径(移动):min. 10 × 外径电缆直径:5,9 mm
导线 1 颜色:WH绝缘电阻:0
导线 2 颜色:BN导体 材料:青铜
导线 3 颜色:GN外部护套 材料:聚氨酯(PUR)
导线 4 颜色:YE绝缘 材料:PP
导线 5 颜色:GY屏蔽 材料:铜镀锡
导线 6 颜色:PK弯曲周期数(C 型轨道):约 2000000 周期
导线 7 颜色:BU每根导线的工作电流:1,5 A
导线 8 颜色:RD单线直径:1 mm
移动速度(C 轨道):约 3 m/s导线横截面:0.14 mm²
外部护套 颜色:黑色


(3)电气参数

工作电压:max. 30 V每个触点的工作电流:1,5 A


(4)机械参数

Head B 防护等级:IP65, IP67弯曲周期数(C 轨道):约 2000000 周期
弯曲半径(移动):min. 10 × 外径加速度(C 轨道):10 m/s²
弯曲半径(固定式):min. 5 × 外径运行速度(C 轨道):约 3 m/s


(5)环境条件

温度范围(移动):- 25 ...+ 80 °C拖链能力:
温度范围(固定):- 30 ...+ 80 °C电缆 阻燃性:HB (UL 94)
Head A 污染度:3

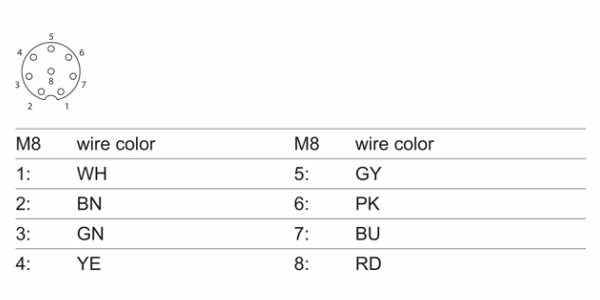

CAM8.A8-11232598 电缆的A 面:编码

A 面:编码
